二维测量--使用计量模型以亚像素精度测量圆和矩形

最新推荐文章于 2025-02-06 09:52:47 发布

Geeyoo

最新推荐文章于 2025-02-06 09:52:47 发布

阅读量1.3k

点赞数 2

分类专栏： Halcon学习文章标签：图像处理机器视觉 Halcon

本文链接：https://blog.youkuaiyun.com/xd940940/article/details/97833769

版权

对应示例程序：
apply_metrology_model.hdev

目标：在具有挑战性的条件下，使用计量模型以亚像素精度测量圆和矩形

思路为：
      1.创建计量模型模板
      2.根据先验知识生成相关图形形状，如矩形，圆，并将其加入到创建的模板中
      3.设置模板的相关参数，包括图像大小，容忍度等
      4.读入图像，并执行计量模型，测量并拟合计量模型中所有计量对象的几何形状
      5.提取测量结果，测量的轮廓，定位区域，后补区域

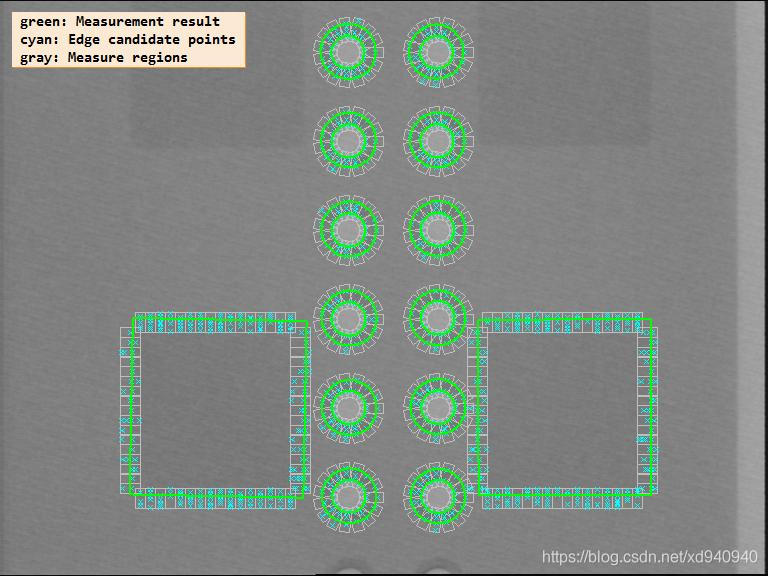

图像：
在这里插入图片描述

代码：

dev_update_off ()
read_image (Image, 'pads')
get_image_size (Image, Width, Height)
dev_close_window ()
dev_open_window_fit_image (Image, 0, 0, -1, -1, WindowHandle)
set_display_font (WindowHandle, 14, 'mono', 'true', 'false')
*
* Define the approximate position and the measure
* tolerance for the circles

*定义圆的近似位置和测量公差
RowCircle := [52:89:500]
CircleInitRow := [RowCircle,RowCircle]
CircleInitColumn
