前端使用 Konva 实现可视化设计器（8）- 预览框

本文链接：https://blog.youkuaiyun.com/xachary2/article/details/138292431

请大家动动小手，给我一个免费的 Star 吧~

大家如果发现了明显的 Bug，可以提 Issue 哟~

这一章我们实现一个预览框，实时、可交互定位的。

github源码

gitee源码

示例地址

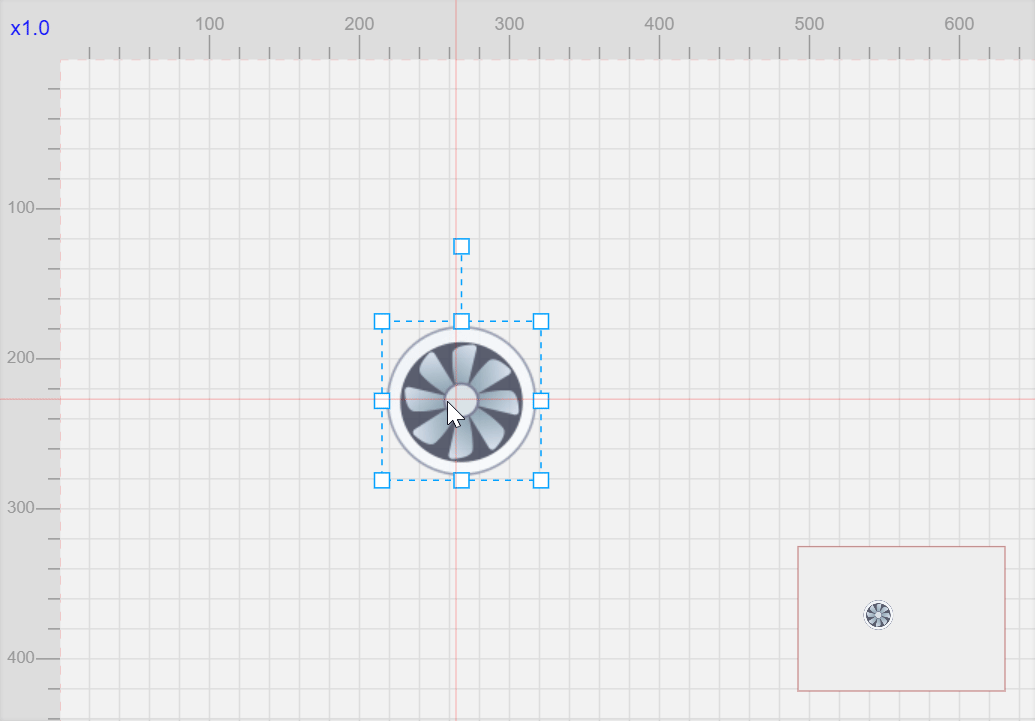

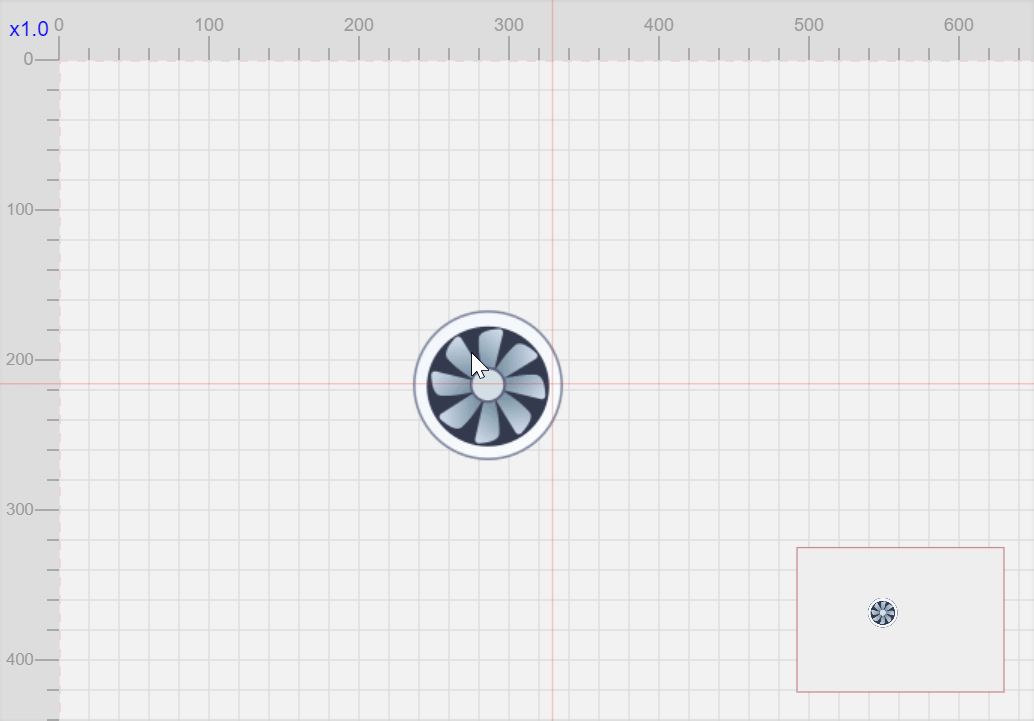

预览框

在这里插入图片描述

定位方法

移动画布，将传入 x,y 作为画布中心：

  // 更新中心位置
  updateCenter(x = 0, y = 0) {

    // stage 状态
    const stageState = this.render.getStageState()

    // 提取节点
    const nodes = this.render.layer.getChildren((node) => {

      return !this.render.ignore(node)
    })

    // 计算节点占用的区域（计算起点即可）
    let minX = 0
    let minY = 0
    for (const node of nodes) {

      const x = node.x()
      const y = node.y()

      if (x < minX) {

        minX = x
      }
      if (y < minY) {

        minY = y
      }
    }

    // 居中画布
    this.render.stage.setAttrs({

      x: stageState.width / 2 - this.render.toBoardValue(minX) - this.render.toBoardValue(x),
      y: stageState.height / 2 - this.render.toBoardValue(minY) - this.render.toBoardValue(y)
    })

    // 更新背景
    this.render.draws[Draws.BgDraw.name].draw()
    // 更新比例尺
    this.render.draws[Draws.RulerDraw.name].draw()
    // 更新参考线
    this.render.draws[Draws.RefLineDraw.name].draw()
    // 更新预览
    this.render.draws[Draws.PreviewDraw.name].draw()
  }

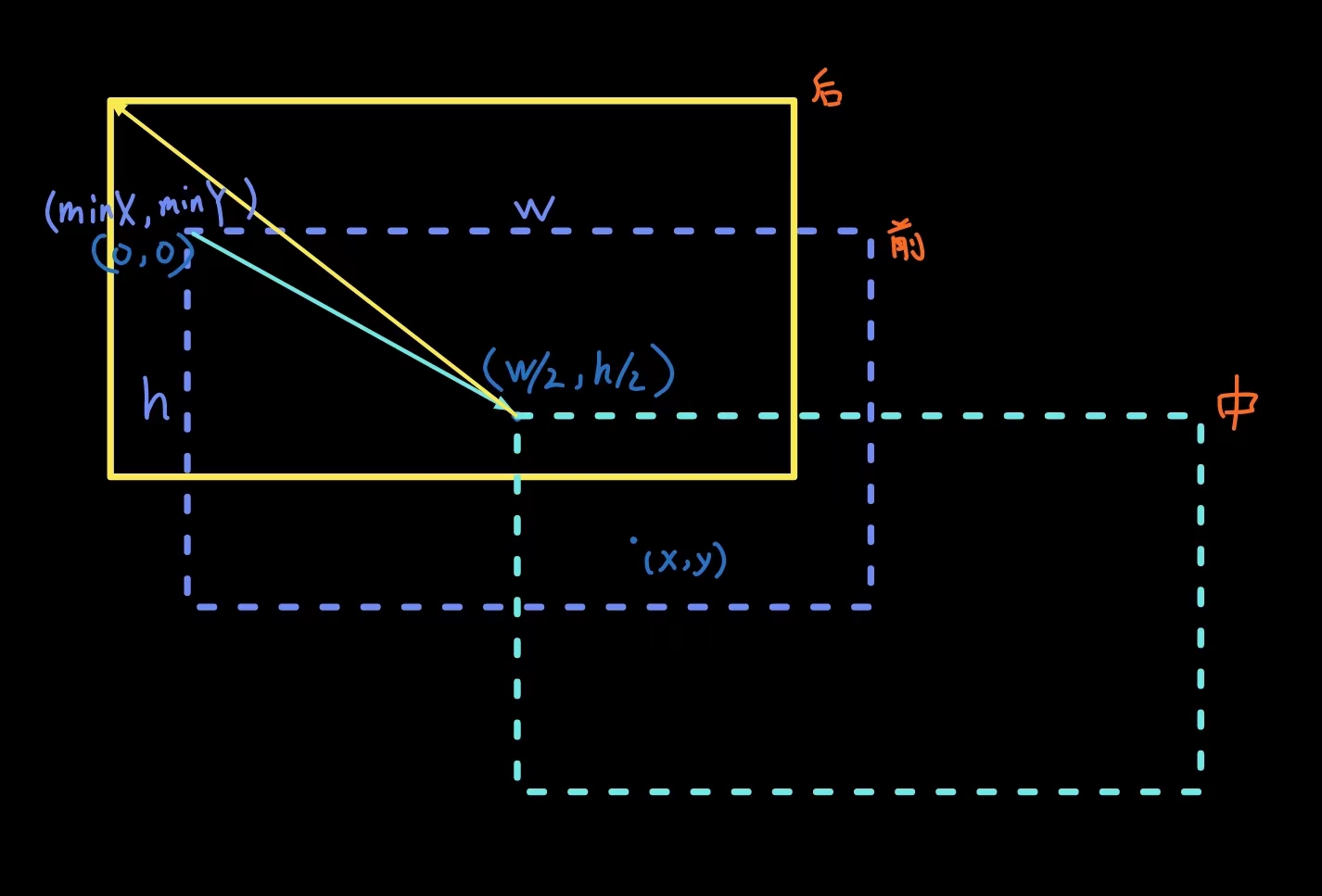

比较难表达，尝试画个图说明：
在这里插入图片描述

为了简化，维持画布初始位置，可以把 minX 和 minY 视为 0。

"前"即是 stage 起始位置也是可视区域，可视区域是固定的，当点击 x,y 坐标时，为了使移动之前 x,y 相对 stage 的位置，移动到可视区域居中位置，stage 就要如图那样“反向”偏移。

分解步骤，可以分为 3 步，“前”、“中”、“后”，对应计算“居中画布”处。

绘制预览框

下面的代码比较长，添加了必要的注释，会重点解释 move 和“可视区域提示框”两部分逻辑。

  override draw() {

    if (this.render.config.showPreview) {

      this.clear()

      // stage 状态
      const stageState = this.render.getStageState()

      // 预览框的外边距
      const previewMargin = 20

      // 预览框 group
      const group = new Konva.Group({

        name: 'preview',
        scale: {

          x: this.render.toStageValue(this.option.size),
          y: this.render.toStageValue(this.option.size)
        },
        width: stageState.width,
        height: stageState.height
      })

      const main
