ViewPager的基本用法不必多说，这都很简单，我们可以在ViewPager中加载一个ImageView，也可以加载一个Fragment，这都是目前非常常见的用法。那么我今天说的是ViewPager中的PageTransformer属性，用好这个属性可以让我们的应用更加出彩，OK，那我们就开始吧！

本文将从如下几方面来介绍：

1.clipChildren属性
2.一个页面显示多个ViewPager的Item
3.初识PagerTransformer
4.进一步了解PagerTransformer
5.ViewPager结合CardView

1.clipChildren属性

clipChildren属性表示是否限制子控件在该容器所在的范围内，clipChildren属性配合layout_gravity属性，可以用来设置多余部分的显示位置，我这里举一个简单的例子，比如喜马拉雅FM这个应用的首页：

640?wx_fmt=png

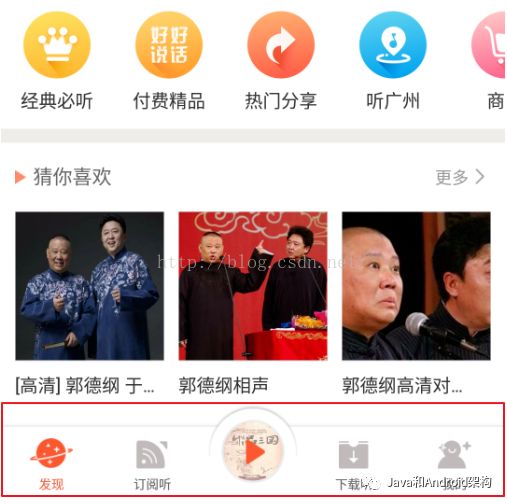

大家注意看这个应用底部导航栏中中间一个是要比另外四个高的，这种效果很多人就会想到使用一个RelativeLayout布局来实现，其实不用那么麻烦，这种效果一个clipChildren属性就能实现，示例Demo如下：

代码：

<?xml version="1.0" encoding="utf-8"?>

<RelativeLayout

xmlns:android="http://schemas.android.com/apk/res/android"

xmlns:tools="http://schemas.android.com/tools"

android:layout_width="match_parent"

android:layout_height="match_parent"

android:clipChildren="false"

tools:context="org.lenve.clipchildren.MainActivity">

<LinearLayout

android:layout_width="match_parent"

android:layout_height="48dp"

android:layout_alignParentBottom="true"

android:background="#03b9fc"

android:orientation="horizontal">

<ImageView

android:layout_width="0dp"

android:layout_height="match_parent"

android:layout_weight="1"

android:src="@mipmap/ic_launcher"/>

<ImageView

android:layout_width="0dp"

android:layout_height="match_parent"

android:layout_weight="1"

android:src="@mipmap/ic_launcher"/>

<ImageView

android:layout_width="0dp"

android:layout_height="72dp"

android:layout_gravity="bottom"

android:layout_weight="1"

android:src="@mipmap/ic_launcher"/>

<ImageView

android:layout_width="0dp"

android:layout_height="match_parent"

android:layout_weight="1"

android:src="@mipmap/ic_launcher"/>

<ImageView

android:layout_width="0dp"

android:layout_height="match_parent"

android:layout_weight="1"

android:src="@mipmap/ic_launcher"/>

</LinearLayout>

</RelativeLayout>

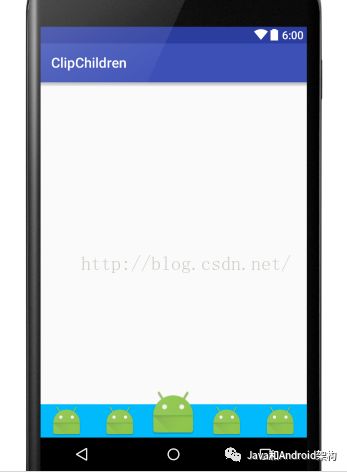

大家看只需要在根节点添加clipChildren属性，然后在第三个ImageView上添加layout_gravity属性即可，layout_gravity属性值为bottom表示控件大小超出后控件底部对齐。效果如下：

640?wx_fmt=png


OK，上面是对clipChildren属性一个简单介绍，算是一个铺垫，接下来我们来看看ViewPager。

2.一个页面显示多个ViewPager的Item

我们要来解决的第一个问题是如何在一个页面上显示ViewPager的多个item，一共有两种解决方案，第一种就是我们上文所说的clipChildren属性，第二种是clipToPadding属性，我们先来看看使用第一种属性设置的ViewPager：

<?xml version="1.0" encoding="utf-8"?>

<RelativeLayout

xmlns:android="http://schemas.android.com/apk/res/android"

xmlns:tools="http://schemas.android.com/tools"

android:layout_width="match_parent"

android:layout_height="match_parent"

android:clipChildren="false"

tools:context="org.lenve.myviewpagercards.MainActivity">

<android.support.v4.view.ViewPager

android:id="@+id/viewpager"

android:layout_width="match_parent"

android:layout_height="200dp"

android:layout_marginLeft="60dp"

android:layout_marginRight="60dp"

android:clipChildren="false"></android.support.v4.view.ViewPager>

</RelativeLayout>

只需要在父容器和ViewPager中都添加上clipChildren属性，然后给ViewPager设置左右两个margin，使其不致于把整个屏幕占满，就是这么简单，我们再来看看ViewPager的Adapter：

public class MyVpAdater extends PagerAdapter {

private List<Integer> list;

private Context context;

public MyVpAdater(Context context, List<Integer> list) {

this.context = context;

this.list = list;

}

@Override

public int getCount() {

return list.size();

}

@Override

public boolean isViewFromObject(View view, Object object) {

return view == object;

}

@Override

public Object instantiateItem(ViewGroup container, int position) {

ImageView iv = new ImageView(context);

iv.setImageResource(list.get(position));

container.addView(iv);

return iv;

}

@Override

public void destroyItem(ViewGroup container, int position, Object object) {

container.removeView((View) object);

}

}

最后再来看看Activity中的代码：

ViewPager viewPager = (ViewPager) findViewById(R.id.viewpager);

viewPager.setPageMargin(80);

viewPager.setOffscreenPageLimit(3);

List<Integer> list = new ArrayList<>();

list.add(R.drawable.p001);

list.add(R.drawable.p002);

list.add(R.drawable.p003);

list.add(R.drawable.p004);

list.add(R.drawable.p005);

MyVpAdater adater = new MyVpAdater(this, list);

viewPager.setAdapter(adater);

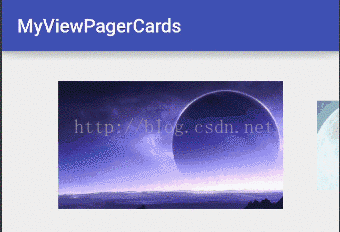

比我们一般使用ViewPager多了两行代码，一个是setOffscreenPageLimit，这个是设置预加载的页数，我们知道默认情况下这个参数为1，也就是左右各预加载一页，但是我们这里要让左右各预加载两页，原因一会再说，另外一个PageMargin就好说了，就是设置ViewPager中两页之间的距离。OK，那我们来看看显示效果：

640?wx_fmt=gif


OK，就是这么简单，这样，我们现在已经可以在一个页面上来显示多个ViewPager中的item，接下来我们先来看看PageTransformer的简单使用。

3.初识PagerTransformer

我们知道可以给ViewPager设置一个setPagerTransformer属性，设置时候需要我们自己来实现PagerTransformer接口，实现这个接口的时候要实现该接口中的方法，transformPage，该方法接收两个参数，其中一个是position，如果你直接打印position出来可能会看得你云里雾里，实际上position表示的是第一个参数View的position，把这两个参数一起打印出来就可以找到规律了：

比如从第1页滑动到第2页：

第一页position的变化为  [0,-1]

第二页position的变化为  [1,0]

知道了这个我们就可以写一个简单的切换动画了，我希望页面上正中间的item是正常的，两边的item都有一点透明度。那我们可以使用如下方式来定义：

public class AlphaTransformer implements ViewPager.PageTransformer {

private float MINALPHA = 0.5f;

/**

    * position取值特点：

    * 假设页面从0～1，则：

    * 第一个页面position变化为[0,-1]

    * 第二个页面position变化为[1,0]

    *

    * @param page

    * @param position

    */

@Override

public void transformPage(View page, float position) {

if (position < -1 || position > 1) {

page.setAlpha(MINALPHA);

} else {

//不透明->半透明

if (position < 0) {//[0,-1]

page.setAlpha(MINALPHA + (1 + position) * (1 - MINALPHA));

} else {//[1,0]

//半透明->不透明

page.setAlpha(MINALPHA + (1 - position) * (1 - MINALPHA));

}

}

}

}

定义好了之后再设置给ViewPager即可：

viewPager.setPageTransformer(false, new AlphaTransformer());

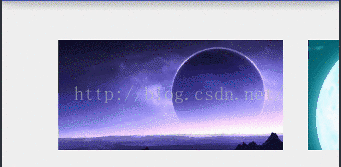

我们再来看看运行效果：

640?wx_fmt=gif

OK，透明度的效果已经有了。很简单吧！

4.进一步了解PagerTransformer

上面是一个简答的效果，遵循这个思路，我们可以做出更多的效果，比如下面这个效果：

640?wx_fmt=gif


这是一个非常常见的效果，实现思路和前文一致，就是让ImageView动态缩放。那我们来看看这里的PagerTransformer：

public class ScaleTransformer implements ViewPager.PageTransformer {

private static final float MIN_SCALE = 0.70f;

private static final float MIN_ALPHA = 0.5f;

@Override

public void transformPage(View page, float position) {

if (position < -1 || position > 1) {

page.setAlpha(MIN_ALPHA);

page.setScaleX(MIN_SCALE);

page.setScaleY(MIN_SCALE);

} else if (position <= 1) { // [-1,1]

float scaleFactor = Math.max(MIN_SCALE, 1 - Math.abs(position));

if (position < 0) {

float scaleX = 1 + 0.3f * position;

Log.d("google_lenve_fb", "transformPage: scaleX:" + scaleX);

page.setScaleX(scaleX);

page.setScaleY(scaleX);

} else {

float scaleX = 1 - 0.3f * position;

page.setScaleX(scaleX);

page.setScaleY(scaleX);

}

page.setAlpha(MIN_ALPHA + (scaleFactor - MIN_SCALE) / (1 - MIN_SCALE) * (1 - MIN_ALPHA));

}

}

}

然后给ViewPager设置相应的PagerTransformer：

viewPager.setPageTransformer(false, new ScaleTransformer());

就是这么简单。其它复杂的旋转平移等都是按照这个思路来实现，这里不再赘述。

5.ViewPager结合CardView

如果你还不会使用CardView，可以参考我之前的文章Android5.0之CardView的使用，那今天我们来看看ViewPager结合CardView会产生怎样的效果呢？

那么在这之前，我想先介绍一个属性，那就是clipToPadding，这个属性是什么意思呢？它表示是否允许ViewGroup在ViewGroup的padding中进行绘制，默认情况下该属性的值为true，即不允许在ViewGroup的padding中进行绘制。那如果我设置了false呢？我们来看看：

<?xml version="1.0" encoding="utf-8"?>

<RelativeLayout

xmlns:android="http://schemas.android.com/apk/res/android"

xmlns:tools="http://schemas.android.com/tools"

android:layout_width="match_parent"

android:layout_height="match_parent"

tools:context="org.lenve.myviewpagercards2.MainActivity">

<android.support.v4.view.ViewPager

android:id="@+id/viewpager"

android:layout_width="match_parent"

android:layout_height="200dp"

android:clipToPadding="false"

android:paddingBottom="24dp"

android:paddingLeft="48dp"

android:paddingRight="48dp"

android:paddingTop="24dp"></android.support.v4.view.ViewPager>

</RelativeLayout>

ViewPager的Adapter如下：

public class MyAdapter extends PagerAdapter {

private List<Integer> list;

private Context context;

public MyAdapter(Context context, List<Integer> list) {

this.context = context;

this.list = list;

}

@Override

public int getCount() {

return list.size();

}

@Override

public boolean isViewFromObject(View view, Object object) {

return view == object;

}

@Override

public Object instantiateItem(ViewGroup container, int position) {

ImageView iv = new ImageView(context);

iv.setImageResource(list.get(position));

container.addView(iv);

return iv;

}

@Override

public void destroyItem(ViewGroup container, int position, Object object) {

container.removeView((View) object);

}

}

Activity中的代码：

ViewPager viewPager = (ViewPager) findViewById(R.id.viewpager);

List<Integer> list = new ArrayList<>();

list.add(R.drawable.p001);

list.add(R.drawable.p002);

list.add(R.drawable.p003);

list.add(R.drawable.p004);

list.add(R.drawable.p005);

MyAdapter adapter = new MyAdapter(this, list);

viewPager.setAdapter(adapter);

viewPager.setPageMargin(20);

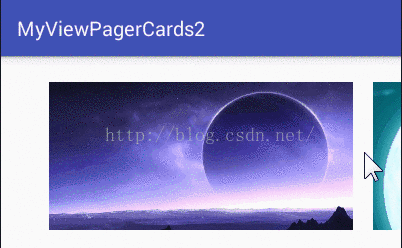

显示效果如下：

640?wx_fmt=gif

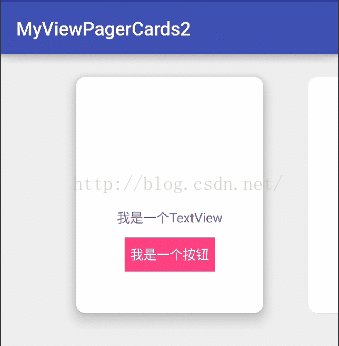

OK，那这个clipToPadding属性是我们在一个页面中显示多个ViewPager  item的第二种方式。这个CardView式的ViewPager我们就使用这种方式来实现。先来看看效果图：

640?wx_fmt=gif

整体思路和上文其实是一致的，我们来看看activity的布局：

<?xml version="1.0" encoding="utf-8"?>

<RelativeLayout

xmlns:android="http://schemas.android.com/apk/res/android"

xmlns:tools="http://schemas.android.com/tools"

android:layout_width="match_parent"

android:layout_height="match_parent"

tools:context="org.lenve.myviewpagercards2.MainActivity">

<android.support.v4.view.ViewPager

android:id="@+id/viewpager"

android:layout_width="match_parent"

android:layout_height="300dp"

android:clipToPadding="false"

android:paddingBottom="24dp"

android:paddingLeft="80dp"

android:paddingRight="80dp"

android:paddingTop="24dp"></android.support.v4.view.ViewPager>

</RelativeLayout>

ViewPager中每一个item的布局：

<?xml version="1.0" encoding="utf-8"?>

<android.support.v7.widget.CardView android:id="@+id/cardview"

xmlns:android="http://schemas.android.com/apk/res/android"

xmlns:app="http://schemas.android.com/apk/res-auto"

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:orientation="vertical"

app:cardCornerRadius="10dp">

<RelativeLayout

android:layout_width="match_parent"

android:layout_height="300dp">

<TextView

android:id="@+id/tv"

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:layout_centerInParent="true"

android:gravity="center"

android:text="我是一个TextView"/>

<Button

android:layout_width="96dp"

android:layout_height="36dp"

android:textColor="#ffffff"

android:layout_below="@id/tv"

android:layout_centerHorizontal="true"

android:layout_marginTop="12dp"

android:background="@color/colorAccent"

android:text="我是一个按钮"/>

</RelativeLayout>

</android.support.v7.widget.CardView>

Adapter：

public class MyAdapter extends PagerAdapter {

private List<Integer> list;

private Context context;

private LayoutInflater inflater;

public MyAdapter(Context context, List<Integer> list) {

this.context = context;

this.list = list;

inflater = LayoutInflater.from(context);

}

@Override

public int getCount() {

return list.size();

}

@Override

public boolean isViewFromObject(View view, Object object) {

return view == object;

}

@Override

public Object instantiateItem(ViewGroup container, int position) {

View view = inflater.inflate(R.layout.vp_item, container, false);

container.addView(view);

return view;

}

@Override

public void destroyItem(ViewGroup container, int position, Object object) {

container.removeView((View) object);

}

}

Activity中的代码：

ViewPager viewPager = (ViewPager) findViewById(R.id.viewpager);

List<Integer> list = new ArrayList<>();

list.add(R.drawable.p001);

list.add(R.drawable.p002);

list.add(R.drawable.p003);

list.add(R.drawable.p004);

list.add(R.drawable.p005);

MyAdapter adapter = new MyAdapter(this, list);

viewPager.setAdapter(adapter);

viewPager.setPageMargin((int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP,

48, getResources().getDisplayMetrics()));

viewPager.setPageTransformer(false, new ScaleTransformer(this));

最后再来看看我们定义的PageTransformer：

public class ScaleTransformer implements ViewPager.PageTransformer {

private Context context;

private float elevation;

public ScaleTransformer(Context context) {

this.context = context;

elevation = TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP,

20, context.getResources().getDisplayMetrics());

}

@Override

public void transformPage(View page, float position) {

if (position < -1 || position > 1) {

} else {

if (position < 0) {

((CardView) page).setCardElevation((1 + position) * elevation);

} else {

((CardView) page).setCardElevation((1 - position) * elevation);

}

}

}

}

很简单，我只是对CardView的阴影做了处理 ，其他属性都没改，这样就有了我们刚才看到的效果。


Demo下载：http://download.youkuaiyun.com/detail/u012702547/9615195

参考资料：

http://www.jcodecraeer.com/a/anzhuokaifa/androidkaifa/2014/1030/1870.html

如你有好的文章想和大家分享欢迎投稿，直接向我投递文章链接即可

最后，欢迎大家加入我们的知识星球，这期是到2019年3月10日结束，所以越早加入越好，现在加入的球友快1000人了，到1000人时将大幅提价（还有最后几十个名额了），所以快上车！

640?wx_fmt=jpeg

微信扫描或者点击上方二维码领取Android\Python\AI\Java等高级进阶资源

更多学习资料点击下面的“阅读原文”获取

640?wx_fmt=gif

评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
