MySQL架构图及其原理

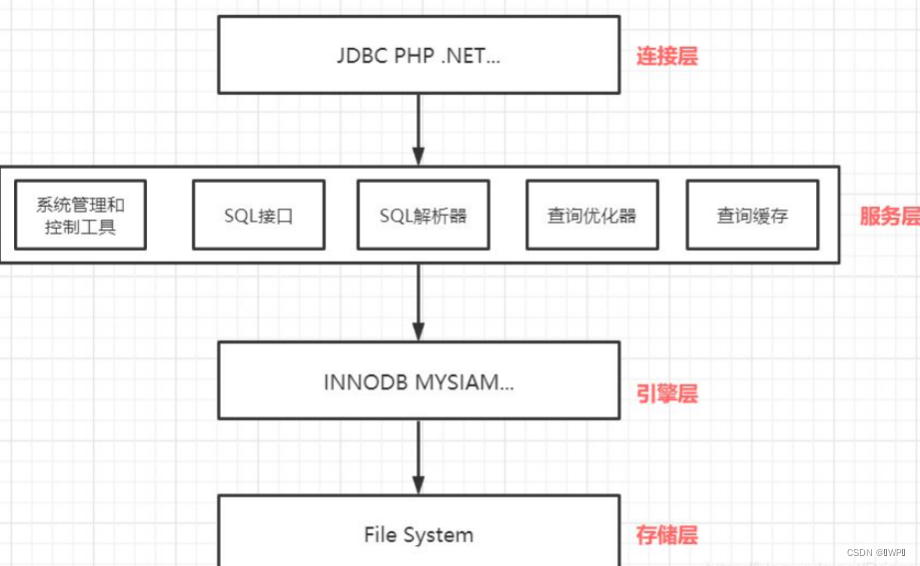

MySQL基本架构组成：

 详细架构组成：

Mysql逻辑架构图主要分三层：

        1) 第一层负责连接处理，授权认证，安全等等，每个客户端连接都会在服务器进程中拥有一个线程，服务器维护了一个线程池，因此不需要为每一个新建的连接创建或者销毁线程。当客户端连接到Mysql服务器时，服务器对其进行认证，通过用户名和密码认证，也可以通过SSL证书进行认证。一旦客户端连接成功，服务器会继续验证客户端是否具有执行某个特定查询的权限。
        2）第二层负责编译并优化SQL，这一层包括查询解析，分析，优化，缓存以及所有的的内置函数。对于SELECT语句，在解析查询前，服务器会先检查查询缓存，如果能在其中找到对应的查询结果，则无需再进行查询解析、优化等过程，直接返回查询结果。所有跨存储引擎的功能都在这一层实现:存储过程，触发器，视图。
        3）第三层是存储引擎。存储引擎负责在MySQL中存储数据、提取数据。
存储引擎通过API与上层进行通信，这些API屏蔽了不同存储引擎之间的差异，使得这些差异对上层查询过程透明。存储引擎不会去解析SQL，不同存储引擎之间也不会相互通信，而只是简单地响应上层服务器的请求。
