（3）Canal高可用集群

原创 已于 2025-09-24 21:49:56 修改 · 1.3k 阅读 · 22 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#大数据

于 2025-02-06 16:49:50 首次发布

1.前言

在最近项目开中，为了减少前台搜索对数据库访问压力，入库的物料都需要同步一份数据到ES，让前台搜索直接访问ES，不直接访问数据库获取数据。一开始做法是代码串行先保存到数据库，再同步到ES。但是会有一个坑，如果两者其一保存数据不成功，就会导致数据库跟ES数据不一致，而且这种方式是对站点代码是有侵入式的。搜索相关资料发现阿里的canal这个增量数据订阅&消费的中间件可以无侵入式地有效解决该问题，canal伪造从库拉取mysql库每次修改binary log对象解析后，再通过MQ同步数据到ES。同时考虑系统健壮性，稳定性，所以把canal部署成高可用集群。

2. canal架构

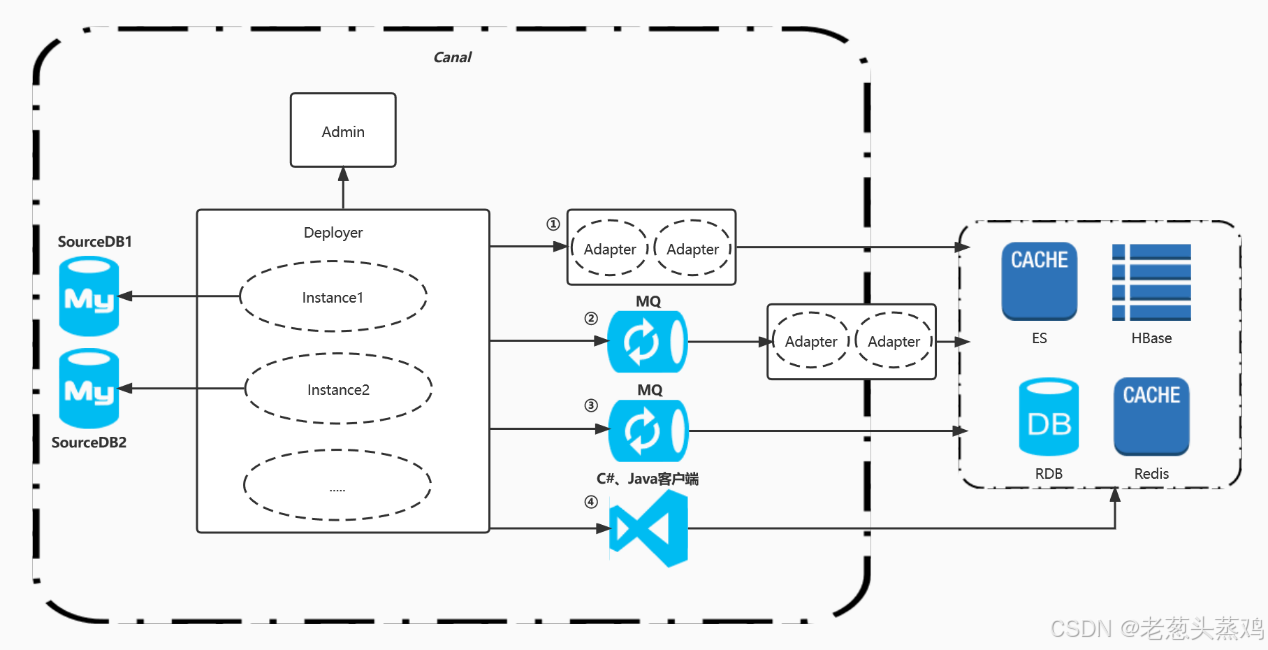

我特定查阅官网资料几遍，总体归纳canal架构如上几种（如有错误，请各位看官指正，谢谢）。而这次功能重构，鉴于目前公司现有技术栈，决定采用架构图③的架构进行重构。

2.1HA机制设计

canal的ha（双机集群）分为两部分，canal server和canal client分别有对应的ha实现：
●canal server：为了减少对mysql dump的请求，不同server上的实例(instance)要求同一时间只能有一个处于running，其他的处于standby状态。
●canal client：为了保证有序性，一份实例(instance)同一时间只能由一个canal client进行get/ack/rollback操作，否则客户端接收无法保证有序。
整个HA机制的控制主要是依赖了zookeeper的几个特性，watcher和EPHEMERAL节点(和session生命周期绑定)，后续我会继续记录zookeeper学习过程。

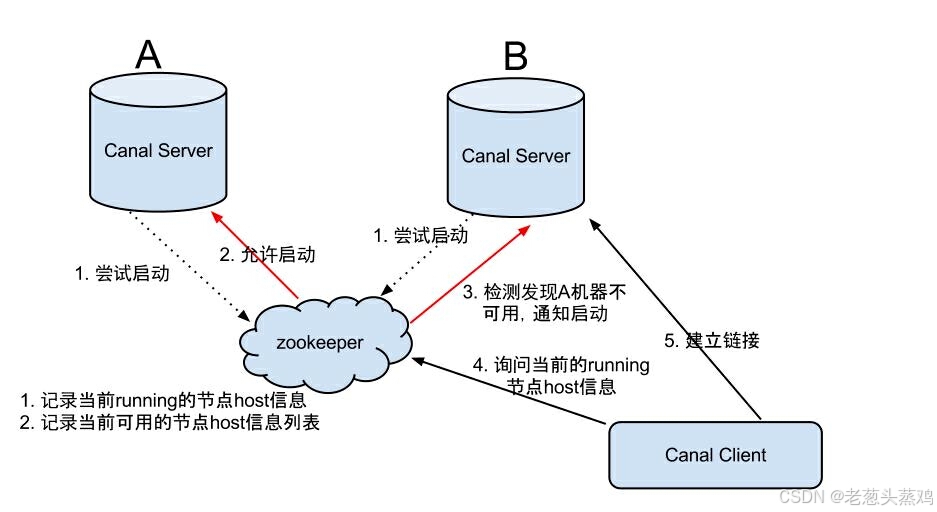

Canal Server HA架构原理：

流程步骤：
2.1.1canal server要启动某个canal instance时都先向zookeeper进行一次尝试启动判断（实现：创建EPHEMERAL节点，谁创建成功就允许谁启动）。
2.1.2创建zookeeper节点成功后，对应的canal server就启动对应的canal instance，没有创建成功的canal instance就会处于standby状态。
2.1.3一旦zookeeper发现canal server A创建的节点消失后，立即通知其他的canal server再次进行步骤1的操作，重新选出一个canal server启动instance。
2.1.4canal client每次进行connect时，会首先向zookeeper询问当前是谁启动了canal instance，然后和其建立链接，一旦链接不可用，会重新尝试connect。
注：canal client的方式和canal server方式类似，也是利用zookeeper的抢占EPHEMERAL节点的方式进行控制。

3.前期准备

3.1安装zookeeper

可以参考我这篇“Zookeeper在linux环境中搭建集群”文章或者百度教程安装。集群部署如下：

服务名称IP/域名端口
zookeeper(slave)192.168.18.2002181
zookeeper(master)  192.168.18.2012181
zookeeper(slave) 192.168.18.2022181

3.2安装mysql

可以参考我这篇”MySQL进阶篇在linux环境下安装” 文章或者百度教程安装。MySQL我只部署单台：

服务名称IP/域名端口
mysql 8.135.110.120（阿里云）3306

用户名：canal，密码：qwer1234

3.3安装mq（因为我公司是使用RabbitMQ，所以安装的是RabbitMQ）

可以参考我这篇“RabbitMQ在Docker上安装”文章或者百度教程安装。RabbitMQ我只部署单台：

服务名称IP/域名端口
rabbitmq8.135.110.120（阿里云）5672

管理后台登录账号：admin，密码：qwer1234
再新建一个队列用作演示：
Virtual hosts：/
交换器(Exchanges)：canal.direct.test
路由key(Routing key)：canal.routingkey.test
队列(Queues)：canal.queue.test

3.4安装canal.server

可以参考我这篇“Canal管理后台在linux上部署”（这篇文章采用就是架构图④的架构）或者百度教程安装。集群部署如下：

服务名称IP/域名端口
canal.server01192.168.18.20011110
canal.server02192.168.18.20111110
canal.server03192.168.18.20211110

两台canal.server实例我重新拷贝一份用作供应商报价业务，具体操作如下：

cp -r /home/deng/canal/canal.deployer/conf/example /home/deng/canal/canal.deployer/conf/quote_example

实例名称：quote_example

3.5其他依赖

JDK版本：java version "11.0.17"

4.启动canal集群

部署完canal.server两个服务后，集群想要生效，还需要同时修改两台服务的配置重新启动才可以，具体操作如下：
●编辑vi conf/ canal.properties文件
因为canal.server集群需要zookeeper，所以在“common argument”标题下找到canal.zkServers选项修改为zookeeper集群地址；然后把canal.serverMode选项修改为rabbitMQ类型：

canal.zkServers = 192.168.18.200:2181,192.168.18.201:2181,192.168.18.202:2181
canal.serverMode = rabbitMQ

同时canal需要MQ进行同步数据，所以在“RabbitMQ” 标题下找到rabbitmq配置进行修改：

rabbitmq.host = 8.135.110.120
rabbitmq.virtual.host = /
rabbitmq.exchange = canal.direct.test
rabbitmq.username = admin
rabbitmq.password = qwer1234
rabbitmq.deliveryMode =

HA模式是依赖于instance name进行管理，必须都选择default-instance.xml配置。在“destinations”标题下找到canal.instance.global.spring.xml选项进行启用（其他两个选项注释）：

canal.instance.global.spring.xml = classpath:spring/default-instance.xml

注：canal是允许配置多个实例(instance)，假设每个canal.server服务都有相同的两个实例（在conf目录下分别建两个实例文件夹：example1和example2，同时把默认实例example文件夹里的instance.properties文件拷贝一份过去），修改两个实例canal.properties配置就能使其生效，在“destinations”标题下找到canal.destinations选项修改如下：

canal.destinations = example1, example2

●编辑vi conf/example/instance.properties文件（如果是多实例，则每个实例目录下该文件都要修改配置，现在以canal.server01服务为例）

# mysql集群配置中的serverId概念，需要保证和当前mysql集群中id唯一
canal.instance.mysql.slaveId=129
# mysql数据库连接地址和端口
canal.instance.master.address=8.135.110.120:3306
# mysql数据库用户名和密码
canal.instance.dbUsername=canal
canal.instance.dbPassword=qwer1234
# mq配置（如果是没用到MQ，则修改为实例名称即可）
canal.mq.topic= example1

Or

# mq配置（如果是用到MQ，则修改为mq路由key）
canal.mq.topic=canal.routingkey.test

●启动canal.server服务

cd /home/deng/canal/canal.deployer
sh bin/startup.sh

●登录mysql增删改一条数据（创建一个供应商报价supplier_quote临时表）

INSERT ebs_material.supplier_quote (PN,Brand,StockQty) VALUES ('LM3585DT','TI',10000);
UPDATE ebs_material.supplier_quote SET Brand='TS1' WHERE Id=1;

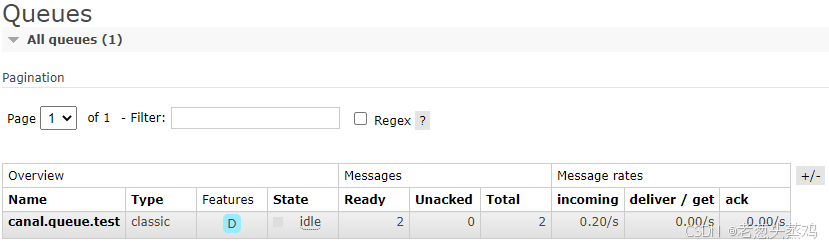

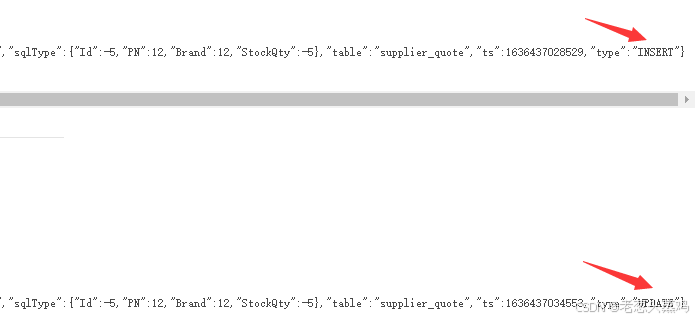

在RabbitMQ管理后台队列上会看到这两条语句待消费消息：

下面再来验证下canal集群是否成功。
●验证canal集群是否成功
首先把canal.server01停止运行（也可以停止canal.server02运行，随便一个都可以）：

sh bin/stop.sh

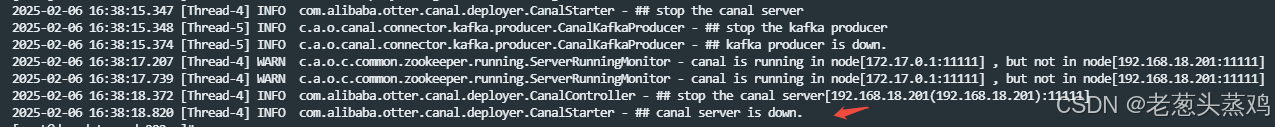

查看日志：

从上述截图可以看到201虚拟机canal.server02服务已经关闭了。现在在数据库再插入一条报价数据：

INSERT ebs_material.supplier_quote (PN,Brand,StockQty) VALUES ('BAV999','TI',10000);

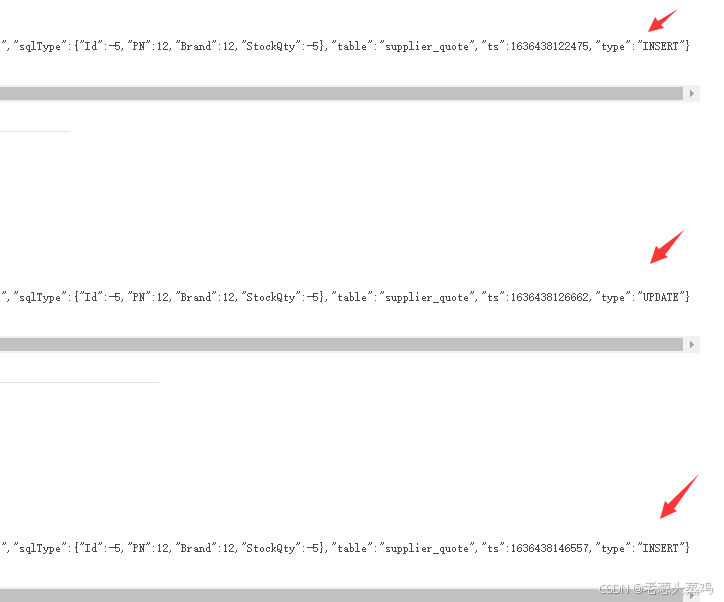

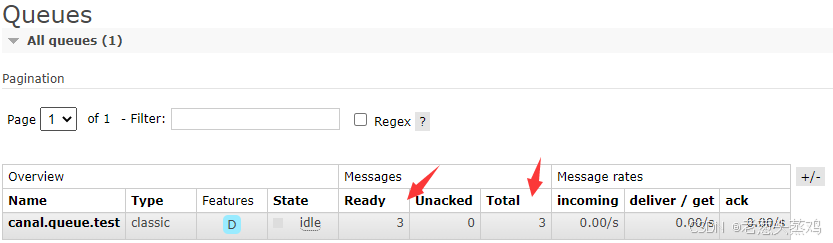

再查看下RabbitMQ管理后台队列有没有新增一条待消费的消息：

由此可见，已经新增一条待消费的消息，证明canal集群部署成功！

5.小结

在部署集群过程中偶尔会发生canal集群没有推送MQ消费情况，需要重新启动canal.server服务才生效，不知道是因为canal内部集成对rabbitmq不友好还是怎么的，后续测试排查下问题。该章节主要介绍如何搭建canal高可用集群，后续我们会深入了解内部原理跟其他功能。

参考文献：
AdminGuide https://github.com/alibaba/canal/wiki/AdminGuide
简介 https://github.com/alibaba/canal/wiki/%E7%AE%80%E4%BB%8B
