Docker(六)Registy的工作原理

一   总述

       简述pull或push背后发生的事情

       index服务主要提供镜像索引以及用户认证的功能。当下载一个镜像的时候，首先会去index服务上做认证，然后查找镜像所在的registry的地址(location)并响应给docker客户端，docker客户端再从registry下载镜像，在下载过程中 registry会去index校验客户端token的合法性，不同镜像可以保存在不同的registry服务上，其索引信息都放在index服务上！

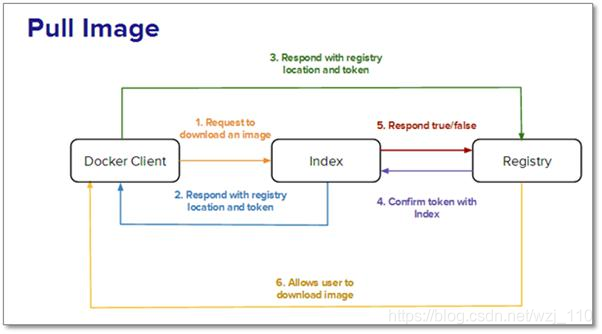

       流程图

二    Docker Registry的三大角色

Docker Registry有三个角色，分别是index、registry和registry client(Docker主机)

        1）index

作用：负责并维护有关用户帐户(认证)、镜像的校验(元数据)以及公共命名空间的信息

Web UI、元数据存储、认证服务、符号化

# 不会保存镜像层！

        2）registry

说明：是镜像和图表的仓库，它不具有本地数据库以及不提供用户认证，通过Index Auth service的Token的方式进行认证。

       3）Registry Client

Docker充当registry客户端来维护推送和拉取，以及客户端的授权！

三    具体的应用场景

情景A：用户要获取并下载镜像-->pull

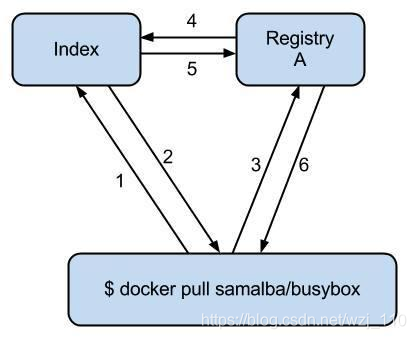

交互过程

情景A:具体工作流程如下:

1）用户发送请求到index来下载镜像

2）index响应返回三个相关部分信息:

   该镜像位于的registry
   该镜像包括所有层的校验
   以授权目的Token

3）用户通过响应中返回的Token和registry沟通,registry全权负责镜像,它存储基本的镜像和继承的层。

   registry现在要与index证实该token是被授权的-->合法性(授权的)

   index会发送“true” 或者 “false”给registry,由此允许用户下载所需要的镜像

情景B：用户要推送镜像到registry中-->push

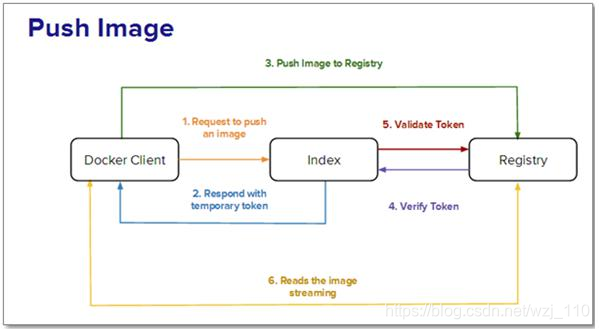

流程图

情景B:具体工作流程如下:

  1）用户发送带证书请求到index要求分配库名

  2）在成功认证,命名空间可用以及库名被分配之后，index响应返回临时的token

  3）用户--->镜像连带token,一起被推送到registry中

  4）registry与index证实token,然后在index验证之后开始读取推送流(镜像数据)

  5）该index然后更新由Docker Registry生成的镜像校验，保持index和registry的信息对等！

情景C：用户要从index或registry中删除镜像。

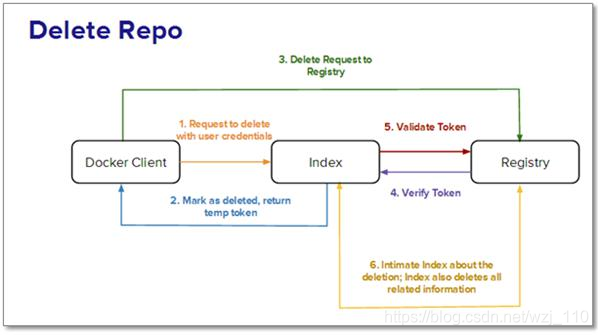

原理

情景C 具体工作流程如下:

1） index接收来自Docker一个删除库的信号(signal)
2） 如果index验证库成功,它将删除该库(元数据信息，镜像层没有删除),并返回一个临时token
3） registry现在接收到带有该token的删除信号
4） registry与index核实该token,然后在删除库以及所有相关信息(registry端)。
5） Docker现在通知有关删除的index，然后index移除库的所有记录(双向-->保证删除完整)

达到的目标：会能写画图，并且能讲述原理！
