深入理解ELF文件格式：从编译链接到加载执行的全过程解析

ELF(Executable and Linkable Format)是Unix/Linux系统中可执行文件、目标代码、共享库和核心转储的标准文件格式。作为开发者，深入理解ELF文件格式对于程序编译、链接、调试和性能优化都至关重要。本文将全面解析ELF文件的结构、类型、链接与加载机制，帮助读者掌握这一核心知识。

一、目标文件与ELF概述

在软件开发过程中，源代码需要经过编译和链接两个主要阶段才能生成可执行程序。编译器将源文件(.c/.cpp)编译后生成的中间文件称为目标文件，通常以.o为后缀。

目标文件本质上是一个二进制的ELF格式文件，它包含编译后的机器代码、数据以及链接所需的各种元信息。ELF格式的设计巧妙之处在于，它既支持链接视图(用于静态链接时的节区组织)，也支持执行视图(用于程序加载时的段映射)。

ELF文件主要有三种类型：

可执行文件(Executable File)：如/bin/ls这类可直接运行的程序
可重定位文件(Relocatable File)：编译生成的.o文件，可进一步链接
共享目标文件(Shared Object File)：动态链接库.so文件

二、ELF文件结构详解

ELF文件是什么？——程序运行的"身份证"

ELF(Executable and Linkable Format)就像是Linux系统中程序的"身份证"，它规定了程序在电脑中存储和运行的方式。无论是你写的"Hello World"小程序，还是系统自带的命令(如ls)，都是以ELF格式存在的

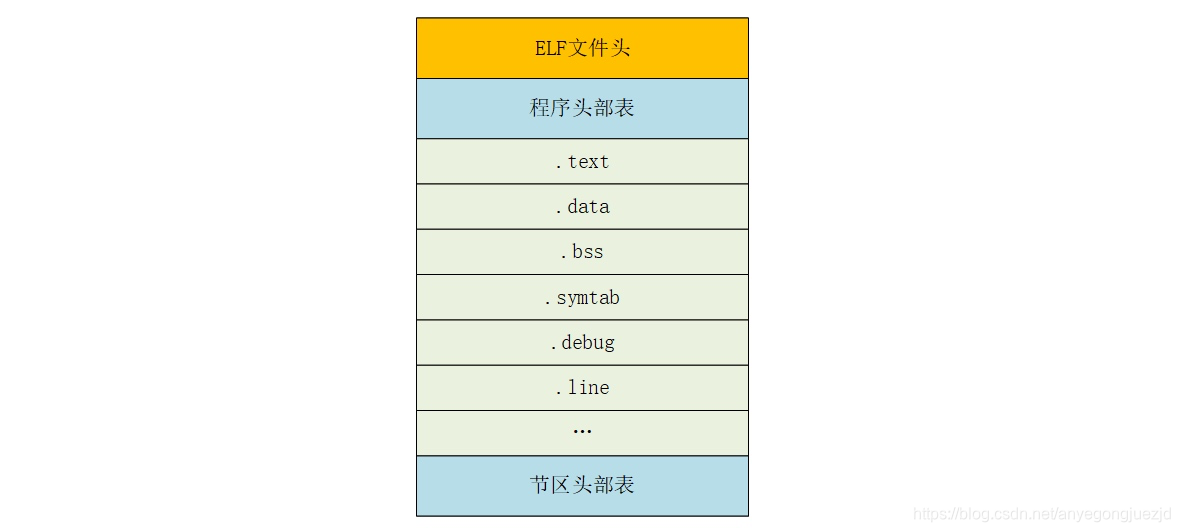

ELF文件由四个核心部分组成，每个部分都有其独特的功能和作用。

1. ELF头部(ELF Header) —— 文件的"说明书"

ELF头部位于文件起始位置，包含描述整个文件的基本信息。其结构定义如下：

#define EI_NIDENT 16
typedef struct {
    unsigned char e_ident[EI_NIDENT];  // ELF标识符
    Elf32_Half    e_type;             // 文件类型
    Elf32_Half    e_machine;          // 目标架构
    Elf32_Word    e_version;          // ELF版本
    Elf32_Addr    e_entry;            // 程序入口点
    Elf32_Off     e_phoff;            // 程序头表偏移
    Elf32_Off     e_shoff;            // 节头表偏移
    Elf32_Word    e_flags;            // 处理器特定标志
    Elf32_Half    e_ehsize;           // ELF头部大小
    Elf32_Half    e_phentsize;        // 程序头表项大小
    Elf32_Half    e_phnum;            // 程序头表项数量
    Elf32_Half    e_shentsize;        // 节头表项大小
    Elf32_Half    e_shnum;            // 节头表项数量
    Elf32_Half    e_shstrndx;         // 节名称字符串表索引
} Elf32_Ehdr;

其中，e_ident字段的前4个字节固定为0x7f、'E'、'L'、'F'，这是ELF文件的魔数标识。

2. 程序头表(Program Header Table) —— 运行指南

程序头表描述段(Segment)信息，主要用于程序加载和执行。每个表项定义如下：

typedef struct {
    Elf32_Word p_type;    // 段类型
    Elf32_Off  p_offset;  // 段在文件中的偏移
    Elf32_Addr p_vaddr;   // 段在内存中的虚拟地址
    Elf32_Addr p_paddr;   // 物理地址(通常与虚拟地址相同)
    Elf32_Word p_filesz;  // 段在文件中的大小
    Elf32_Word p_memsz;   // 段在内存中的大小
    Elf32_Word p_flags;   // 段标志(读/写/执行)
    Elf32_Word p_align;   // 段对齐方式
} Elf32_Phdr;

程序头表对于可执行文件和共享库至关重要，它告诉操作系统如何将文件内容映射到进程的虚拟地址空间。

3. 节头表(Section Header Table) —— 详细目录

节头表描述节(Section)信息，主要用于链接和调试。每个表项结构如下：

typedef struct {
    Elf32_Word sh_name;      // 节名称(字符串表索引)
    Elf32_Word sh_type;      // 节类型
    Elf32_Word sh_flags;     // 节标志
    Elf32_Addr sh_addr;      // 节在内存中的地址
    Elf32_Off  sh_offset;    // 节在文件中的偏移
    Elf32_Word sh_size;      // 节大小
    Elf32_Word sh_link;      // 链接到其他节的索引
    Elf32_Word sh_info;      // 附加信息
    Elf32_Word sh_addralign; // 节对齐方式
    Elf32_Word sh_entsize;   // 条目大小(如果有)
} Elf32_Shdr;

4.节(Sections) —— 实际内容

节是ELF文件中存储实际内容的区域，常见的节包括：

.text：可执行代码
.data：已初始化的全局变量
.bss：未初始化的全局变量(不占用文件空间)
.rodata：只读数据
.symtab：符号表
.strtab：字符串表
.rel.*：重定位信息
.dynamic：动态链接信息
.interp：程序解释器路径(如/lib/ld-linux.so.2)

三、ELF文件的两种视图

ELF文件可以从两个角度理解：链接视图和执行视图。

1. 链接视图(Linking View)

链接视图对应节头表，它将文件内容按照功能划分为多个节(section)，如代码节、数据节等。这种视图主要用于静态链接过程，链接器需要了解每个节的详细信息来完成符号解析和重定位。

链接视图的特点是粒度细，便于编译器生成和链接器处理。但在实际执行时，操作系统需要更粗粒度的内存映射，因此链接器会将多个节合并为段(segment)以提高空间利用率。

2. 执行视图(Execution View)

执行视图对应程序头表，它描述了如何将文件内容映射到进程的虚拟地址空间。执行视图关注的是段(segment)，一个段可能包含多个节。

例如，可执行代码节(.text)和只读数据节(.rodata)通常会被合并到一个只读的代码段；可读写数据节(.data)和未初始化数据节(.bss)则合并到一个可读写的数据段。

四、静态链接与加载机制

1. 静态链接过程

静态链接是指在编译时将库代码直接复制到最终可执行文件中的链接方式。其过程如下：

编译器生成目标文件(.o)
链接器扫描所有目标文件和静态库(.a)
解析所有符号引用
将使用的库代码复制到可执行文件
生成完全独立的可执行文件

静态链接的核心特点是地址预先确定。链接器在链接阶段就为所有符号分配了最终的虚拟地址，生成的可执行文件不包含未解析的符号引用。

2. 静态加载过程

静态链接程序加载时，内核通过以下步骤完成内存映射：

解析ELF文件头部，验证文件格式
根据程序头表将各段映射到链接时确定的固定虚拟地址
建立内存管理结构(mm_struct)管理这些虚拟内存区域(VMA)
初始化页表映射
CPU直接从ELF头部的e_entry获取入口地址开始执行

静态链接程序的所有内存访问都使用绝对地址，通过MMU硬件将链接时确定的虚拟地址转换为物理地址。整个过程完全复用链接阶段确定的地址布局，无需运行时重定位。

静态链接的优点是程序自包含，不依赖外部库；缺点是可执行文件体积大，且库代码更新需要重新链接整个程序。

五、动态链接与加载机制

1. 动态链接过程

动态链接是指在程序运行时才加载和链接所需库的方式。其过程如下：

编译器生成目标文件(.o)
链接器记录动态库(.so)依赖信息
生成包含未解析符号的可执行文件
程序运行时，动态链接器(ld.so)：
- 查找并加载所需共享库
- 解析符号引用
- 执行重定位操作

动态链接的核心特点是地址延迟确定。可执行文件只包含对库的引用，实际地址在运行时才解析。

2. 动态加载过程

动态链接程序的加载更为复杂，主要步骤包括：

内核映射主程序的段到内存
加载动态链接器(ld.so)
动态链接器按需加载依赖的共享库
通过GOT(Global Offset Table)和PLT(Procedure Linkage Table)机制完成符号解析和地址重定位
所有库代码采用位置无关代码(PIC)技术，支持多进程共享
支持ASLR(地址空间布局随机化)安全特性

动态链接的优点是节省内存（多个程序可共享同一库）、更新方便（只需替换.so文件）；缺点是启动稍慢（需要运行时链接）和依赖管理复杂（可能出现DLL Hell问题）。

六、ELF工具链与实用命令

Linux提供了一系列工具用于分析和操作ELF文件：

1. 查看ELF文件信息

readelf -h file    # 查看ELF头部
readelf -l file    # 查看程序头表
readelf -S file    # 查看节头表
readelf -s file    # 查看符号表
readelf -d file    # 查看动态段

2. 反汇编和查看目标文件信息

objdump -d file    # 反汇编代码段
objdump -x file    # 显示所有头信息
objdump -r file    # 显示重定位条目

3. 查看符号表

nm file            # 显示符号表
nm -D file         # 显示动态符号表(共享库)

4. 其他实用命令

file elf_file      # 快速识别文件类型
ldd elf_file       # 查看动态库依赖
strip elf_file     # 去除符号表和调试信息

七、总结与最佳实践

ELF文件格式是Linux系统的基础之一，理解其结构和加载机制对于系统编程、性能优化和安全分析都至关重要。以下是一些关键要点和最佳实践：

开发选择：
- 需要独立部署或性能敏感场景使用静态链接
- 需要节省内存或频繁更新使用动态链接
调试技巧：
- 使用readelf和objdump分析ELF结构
- 通过nm查看符号解决链接错误
- 使用ldd检查动态库依赖
性能优化：
- 静态链接程序启动更快
- 动态链接节省内存，支持热更新
- PIC代码虽有小幅性能开销，但增强安全性
安全实践：
- 启用ASLR增强防护
- 定期更新动态库修复漏洞
- 使用strip去除生产环境的调试符号

记住，即使是Linux大神，也是从小白开始的！多动手实践，使用上面介绍的工具亲自查看和分析ELF文件，你会进步很快的！🚀

小测验：尝试用readelf -h /bin/ls查看你电脑上ls命令的ELF头部信息，看看能发现什么？
