无人机项目跟踪记录六十--电源模块电量检测电路

最新推荐文章于 2024-09-26 15:35:25 发布
最新推荐文章于 2024-09-26 15:35:25 发布
阅读量1.1k 收藏 1
点赞数
CC 4.0 BY-SA版权
分类专栏： 无人机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/wyssailing/article/details/119841404
本文详细介绍了无人机电量检测电路的工作原理。电路中，R19和R20组成分压电路，用于将VSYS供电电压转换为合适的电平，C25作为滤波元件确保信号稳定，BAT_DET连接到ARM处理器的PA7端口，通过该端口实时监测电池电压，确保飞行安全。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

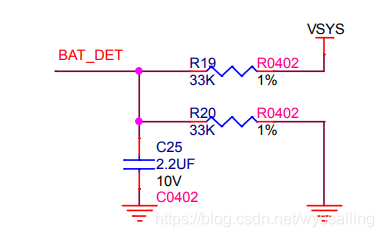

下图是无人机电量检测电路：

 VSYS为供电电路，R19与R20组成分压电路，C25为滤波电路，电量检测端BAT_DET连接到arm的PA7端口，通过此端口检测电压值。
