Go语言内存模型及堆的分配管理（上）

前言

原文

• 这篇文章主要介绍
  • Go内存分配
  • Go内存管理
• 会轻微涉及
  • 内存申请和释放
  • 以及Go垃圾回收

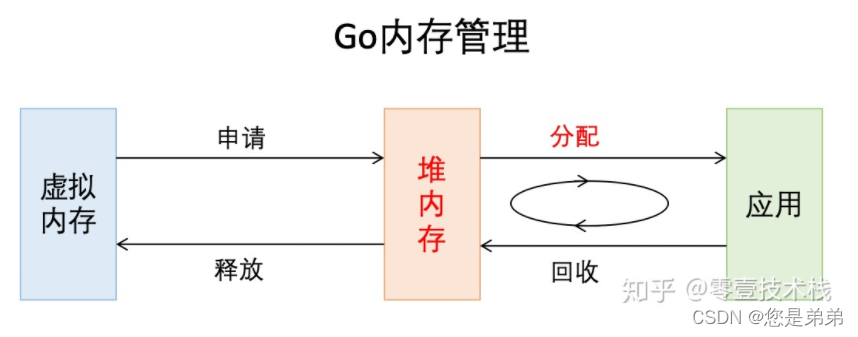

• 从非常宏观的角度看，Go的内存管理就是下图这个样子
• 我们今天主要关注其中标红的部分

• Go这门语言

  • 抛弃了C/C++中的开发者管理内存的方式
  • 实现了主动申请与主动释放管理
  • 增加了逃逸分析和GC

• 将开发者从内存管理中释放出来

  • 让开发者有更多的精力去关注软件设计
  • 而不是底层的内存问题

• 这是Go语言成为高生产力语言的原因之一

• 我们不需要精通内存的管理，因为它确实很复杂

  • 但掌握内存的管理
    • 可以让你写出更高质量的代码
    • 另外，还能助你定位Bug

• 这篇文章采用层层递进的方式，依次会介绍

  • 关于存储的基本知识
  • Go内存管理的 “前辈” TCMalloc
  • 然后是Go的内存管理和分配
  • 最后是总结

• 这么做的目的是

  • 希望各位能通过全局的认识和思考
    • 拥有更好的编码思维和架构思维

---

正文

存储基础知识回顾

• 这部分我们简单回顾一下
  • 计算机存储体系
  • 虚拟内存
  • 栈和堆
  • 堆内存的管理
• 这部分内容对理解和掌握Go内存管理比较重要

---

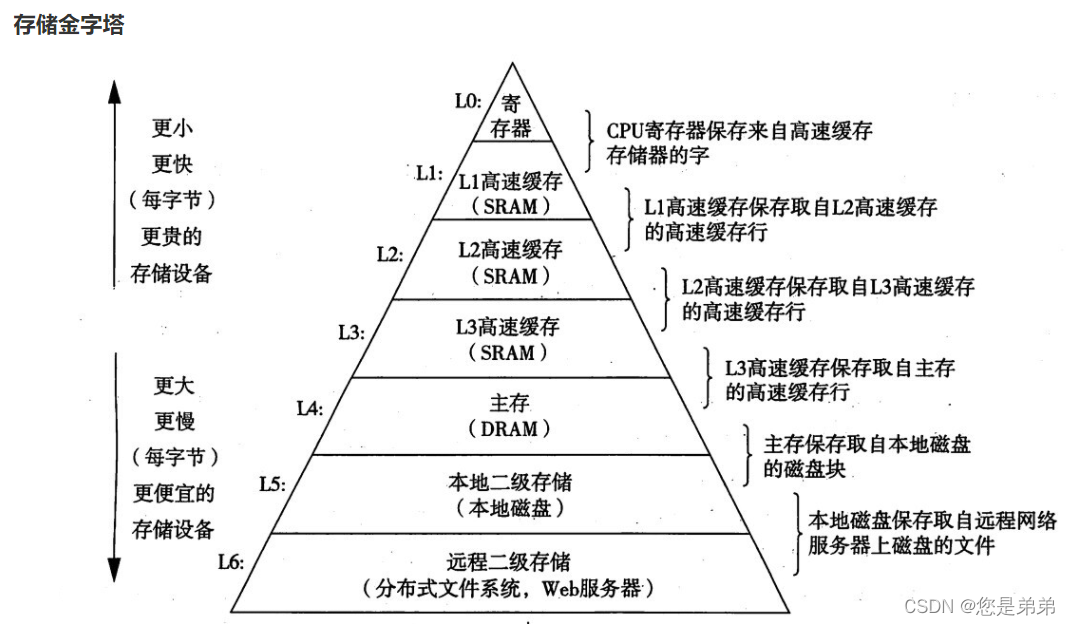

存储金字塔

• 这幅图表达了
  • 计算机的存储体系
    • 从上至下的访问速度越来越慢
    • 访问时间越来越长
    • 从上至下依次是：
      • CPU寄存器
      • CPU Cache
      • 内存
      • 硬盘等辅助存储设备
      • 鼠标等外接设备

---

• 你有没有思考过下面2个简单的问题

• 如果没有不妨想想：

  • 如果CPU直接访问硬盘
    • CPU能充分利用吗？
  • 如果CPU直接访问内存
    • CPU能充分利用吗？

• CPU速度很快

• 但硬盘等持久存储很慢

• 如果CPU直接访问磁盘

  • 磁盘可以拉低CPU的速度
    • 机器整体性能就会低下
  • 为了弥补这2个硬件之间的速率差异
    • 所以在CPU和磁盘之间增加了比磁盘快很多的内存

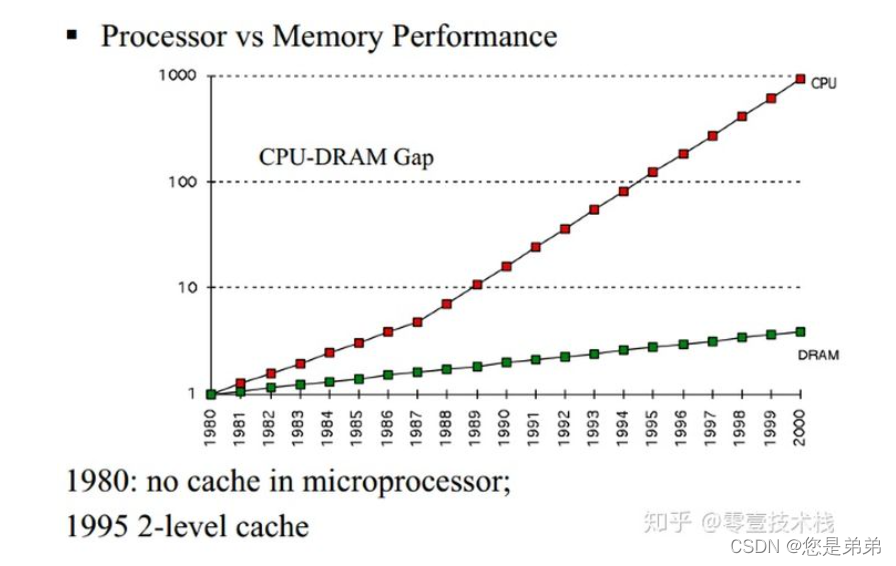

• 然而，CPU跟内存的速率也不是相同的

• 从上图可以看到

  • CPU的速率提高的很快（摩尔定律）
  • 然而内存速率增长的很慢

• 虽然CPU的速率现在增加的很慢了

• 但是内存的速率也没增加多少

• 速率差距很大

• 从1980年开始CPU和内存速率差距在不断拉大

  • 为了弥补这2个硬件之间的速率差异
  • 所以在CPU跟内存之间增加了比内存更快的Cache
    • Cache是内存数据的缓存
    • 可以降低CPU访问内存的时间

• 三级Cache分别是L1、L2、L3

• 它们的速率是三个不同的层级

  • L1速率最快
    • 与CPU速率最接近
    • 是RAM速率的100倍
  • L2速率就降到了RAM的25倍
  • L3的速率更靠近RAM的速率

• 看到这了

• 你有没有Get到整个存储体系的分层设计？

  • 自顶向下
    • 速率越来越低
    • 访问时间越来越长
  • 从磁盘到CPU寄存器
    • 上一层都可以看做是下一层的缓存

• 看了分层设计，下面开始正式介绍内存

虚拟内存

• 虚拟内存
  • 是当代操作系统必备的一项重要功能
• 对于进程而言
  • 虚拟内存屏蔽了底层的RAM和磁盘
  • 并提供了远超物理内存大小的内存空间

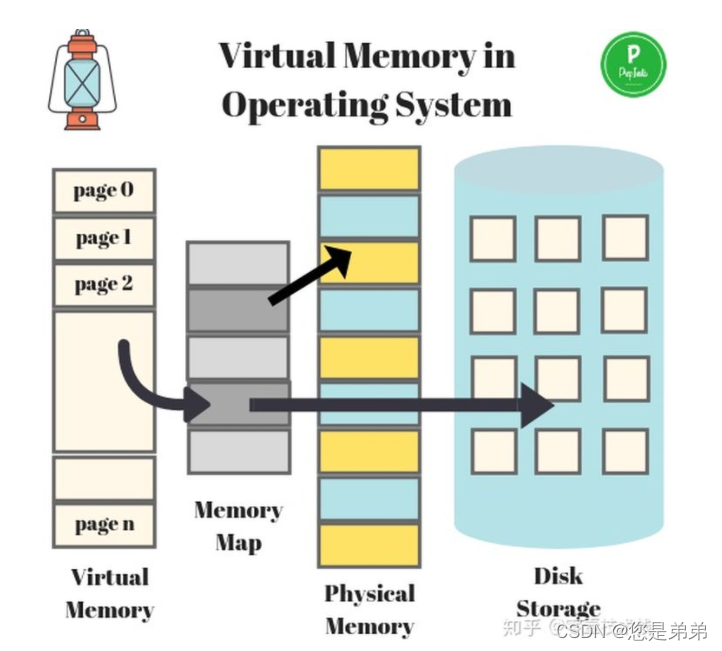

• 我们看一下虚拟内存的分层设计

• 上图展示了某进程访问数据

• 当Cache没有命中的时候

  • 访问虚拟内存获取数据的过程
  • 在访问内存
    • 实际访问的是虚拟内存
    • 虚拟内存通过页表查看
      • 当前要访问的虚拟内存地址是否已经加载到了物理内存
      • 如果已经在物理内存
        • 则取物理内存数据
      • 如果没有对应的物理内存
        • 则从磁盘加载数据到物理内存
        • 并把物理内存地址和虚拟内存地址更新到页表

• 物理内存就是磁盘存储缓存层

• 在没有虚拟内存的时代

  • 物理内存对所有进程是共享的
  • 多进程同时访问同一个物理内存会存在并发问题
    • 而引入虚拟内存后
    • 每个进程都有各自的虚拟内存
      • 内存的并发访问问题的粒度
        • 从多进程级别降低到多线程级别

---

栈和堆

• 我们现在从虚拟内存
• 再进一层
  • 看虚拟内存中的栈和堆
  • 也就是进程对内存的管理

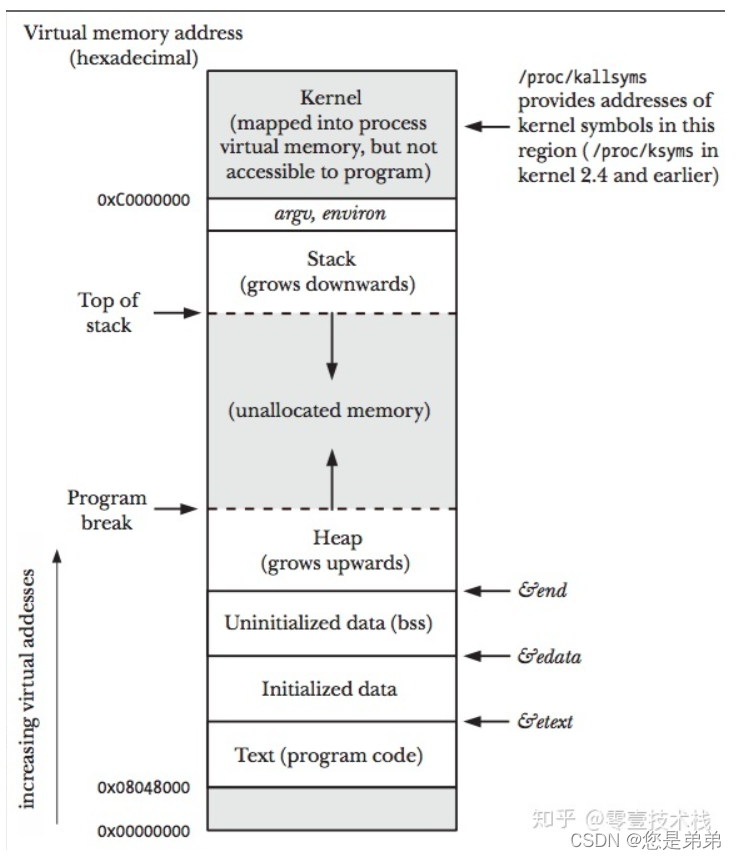

• 上图展示了一个进程的虚拟内存划分
• 代码中使用的内存地址都是虚拟内存地址
• 而不是实际的物理内存地址
  • 栈和堆只是虚拟内存上2块不同功能的内存区域：
    • 栈在高地址
      • 从高地址向低地址增长
    • 堆在低地址
      • 从低地址向高地址增长

栈和堆相比有这么几个好处：

• 栈的内存管理简单，分配比堆上快
• 栈的内存不需要回收
  • 而堆需要进行回收
  • 无论是主动free，还是被动的垃圾回收
    • 这都需要花费额外的CPU。
• 栈上的内存有更好的局部性
  • 堆上内存访问就不那么友好了
    • CPU访问的2块数据可能在不同的页上
    • CPU访问数据的时间可能就上去了。

---

堆内存管理

• 我们再进一层

• 当我们说内存管理的时候

  • 主要是指堆内存的管理
  • 因为栈的内存管理不需要程序去操心

• 这小节看下堆内存管理到底完成了什么

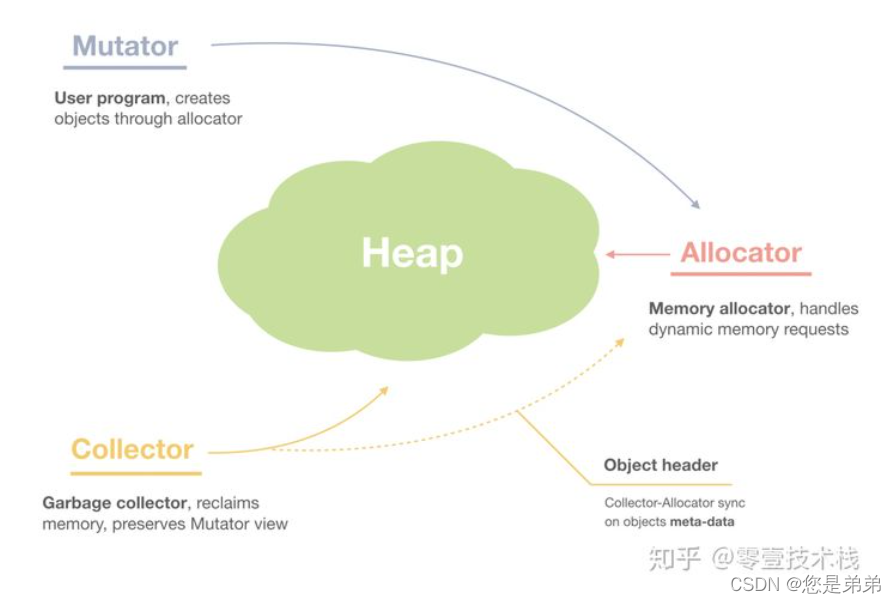

  • 如上图所示主要是3部分，分别是
  • 分配内存块
  • 回收内存块
  • 组织内存块。

• 在一个最简单的内存管理中

• 堆内存最初会是一个完整的大块

  • 即未分配任何内存

• 当发现内存申请的时候

  • 堆内存就会
    • 从未分配内存分割出一个小内存块(block)

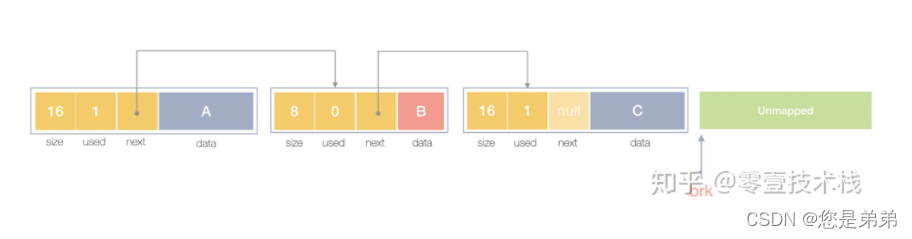

    • 然后用链表把所有内存块连接起来
  • 需要一些信息描述每个内存块的基本信息
    • 比如大小(size)
    • 是否使用中(used)
    • 下一个内存块的地址(next)
    • 内存块实际数据存储在data中


• 一个内存块包含了3类信息

• 如下图所示

  • 元数据
  • 用户数据
  • 对齐字段

• 内存对齐是为了提高访问效率

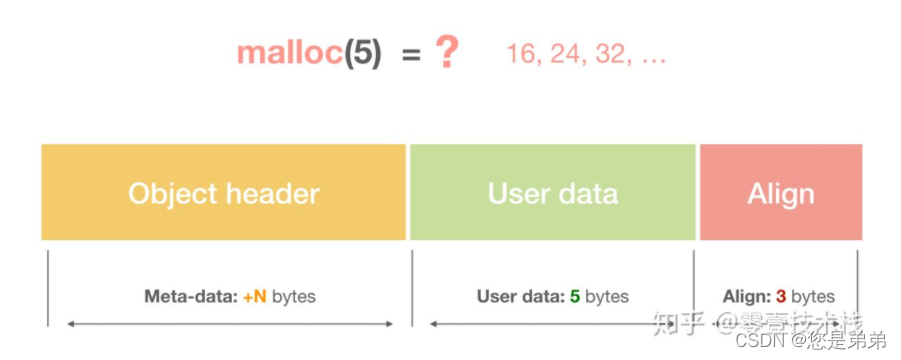

• 下图申请5Byte内存的时候

  • 就需要进行内存对齐

• 释放内存实质是

  • 把使用的内存块从链表中取出来
  • 然后标记为未使用

• 当分配内存块的时候

  • 可以从未使用内存块中优先查找大小相近的内存块
  • 如果找不到
    • 再从未分配的内存中分配内存。

• 上面这个简单的设计中还没考虑内存碎片的问题

• 因为随着内存不断的申请和释放

  • 内存上会存在大量的碎片
    • 降低内存的使用率
  • 为了解决内存碎片
  • 可以将2个连续的未使用的内存块合并，减少碎片

• 以上就是内存管理的基本思路

  • 关于基本的内存管理
  • 想了解更多
    • 可以阅读这篇文章《Writing a Memory Allocator》
  • 本节的3张图片也是来自这篇文章。

TCMalloc

• TCMalloc是Thread Cache Malloc的简称

• 是Go内存管理的起源

• Go的内存管理是借鉴了TCMalloc

• 随着Go的迭代

  • Go的内存管理与TCMalloc不一致地方在不断扩大

• 但其主要思想、原理和概念都是和TCMalloc一致的

• 如果跳过TCMalloc直接去看Go的内存管理

  • 也许你会似懂非懂

• 掌握TCMalloc的理念

• 无需去关注过多的源码细节

• 就可以为掌握Go的内存管理打好基础

• 在Linux操作系统中，其实有不少的内存管理库
  • 比如glibc的ptmalloc
  • FreeBSD的jemalloc
  • Google的tcmalloc
  • 等等
• 为何会出现这么多的内存管理库？
  • 本质都是在多线程编程下
  • 追求更高内存管理效率：
    • 更快的分配是主要目的

• 我们前面提到

• 引入虚拟内存后

  • 让内存的并发访问问题的粒度
    • 从多进程级别降低到多线程级别
  • 然而同一进程下的所有线程共享相同的内存空间
    • 它们申请内存时需要加锁
    • 如果不加锁
      • 就存在同一块内存被2个线程同时访问的问题

• TCMalloc的做法是什么呢？

  • 为每个线程预分配一块缓存
  • 线程申请小内存时
    • 可以从缓存分配内存

• 这样有2个好处：

  • 为线程预分配缓存需要进行1次系统调用
    • 后续线程申请小内存时直接从缓存分配
    • 都是在用户态执行的
      • 没有了系统调用
    • 缩短了内存总体的分配和释放时间
      • 这是快速分配内存的第二个层次
  • 多个线程同时申请小内存时
    • 从各自的缓存分配
    • 访问的是不同的地址空间
      • 从而无需加锁
    • 把内存并发访问的粒度进一步降低了
      • 这是快速分配内存的第三个层次

基本原理

• 下面就简单介绍下TCMalloc
• 细致程度够我们理解Go的内存管理即可

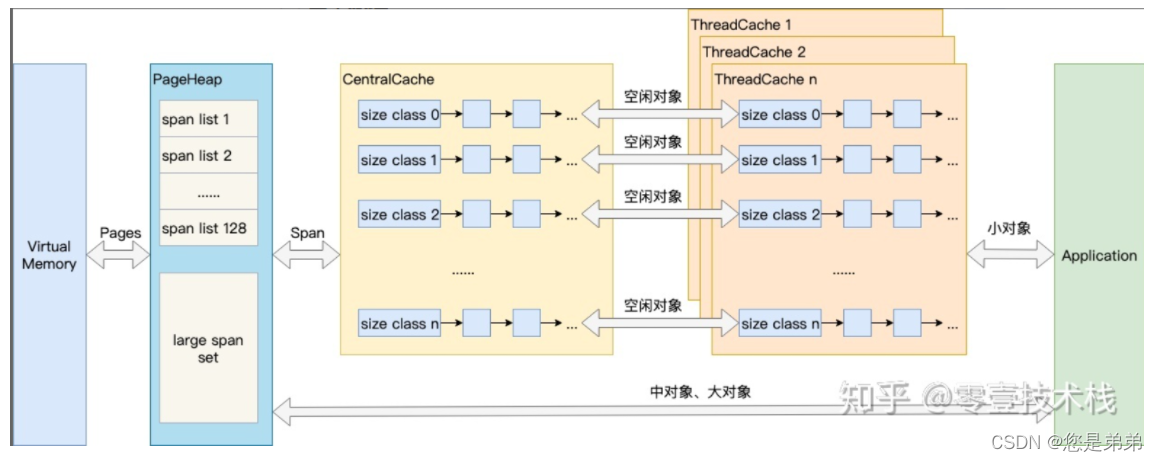

结合上图，介绍TCMalloc的几个重要概念：

• Page

  • 操作系统对内存管理以页为单位
  • TCMalloc也是这样
    • 只不过TCMalloc里的Page大小与操作系统里的大小并不一定相等
      • 而是倍数关系
    • 《TCMalloc解密》里称x64下Page大小是8KB

• Span

  • 一组连续的Page被称为Span
    • 比如可以有2个页大小的Span
    • 也可以有16页大小的Span
  • Span比Page高一个层级
    • 是为了方便管理一定大小的内存区域
  • Span是TCMalloc中内存管理的基本单位

• ThreadCache

  • ThreadCache是每个线程各自的Cache
  • 一个Cache包含多个空闲内存块链表
    • 每个链表连接的都是内存块
    • 同一个链表上内存块的大小是相同的
      • 也可以说按内存块大小，给内存块分了个类
    • 这样可以根据申请的内存大小
      • 快速从合适的链表选择空闲内存块
  • 由于每个线程有自己的ThreadCache
    • 所以ThreadCache访问是无锁的。

• CentralCache

  • CentralCache是所有线程共享的缓存
    • 也是保存的空闲内存块链表
  • 链表的数量与ThreadCache中链表数量相同
  • 当ThreadCache的内存块不足时
    • 可以从CentralCache获取内存块
  • 当ThreadCache内存块过多时
    • 可以放回CentralCache
  • 由于CentralCache是共享的
    • 所以它的访问是要加锁的

• PageHeap

  • PageHeap是对堆内存的抽象
  • PageHeap存的也是若干链表
    • 链表保存的是Span
  • 当CentralCache的内存不足时
    • 会从PageHeap获取空闲的内存Span
    • 然后把1个Span拆成若干内存块
    • 添加到对应大小的链表中并分配内存
  • 当CentralCache的内存过多时
    • 会把空闲的内存块放回PageHeap中。

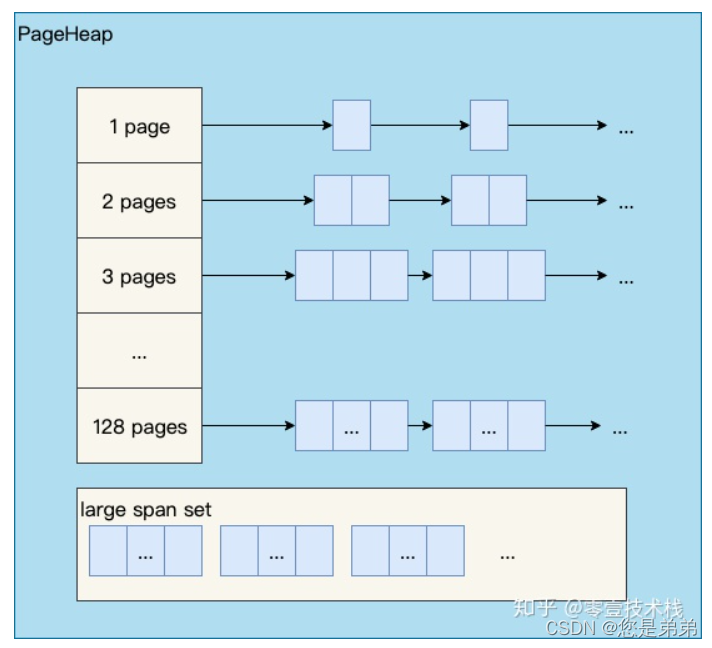

• 如下图所示
  • 分别是1页Page的Span链表
  • 2页Page的Span链表
  • 等
  • 最后是large span set
    • 这个是用来保存中大对象的
• 毫无疑问，PageHeap也是要加锁的

• 前文提到了小、中、大对象

• Go内存管理中也有类似的概念

  • 我们看一眼TCMalloc的定义：
    • 小对象大小：0~256KB
    • 中对象大小：257~1MB
    • 大对象大小：>1MB

• 小对象的分配流程：

  • ThreadCache -> CentralCache -> HeapPage
  • 大部分时候，ThreadCache缓存都是足够的
  • 不需要去访问CentralCache和HeapPage
  • 无系统调用配合无锁分配
    • 分配效率是非常高的

• 中对象分配流程：

  • 直接在PageHeap中选择适当的大小即可
  • 128 Page的Span所保存的最大内存就是1MB

• 大对象分配流程：

  • 从large span set选择合适数量的页面组成span
  • 用来存储数据
