STM32F103 DFU功能实现(MXcube)(一)

来源于： 自制17键数字机械键盘(3)——STM32F103 DFU功能实现 - 知乎

STM32F103系列默认没有内置USB DFU功能，不能通过进入DFU模式，通过USB 对程序进行更新，虽然在调试阶段用比如jlink、STlink等仿真器进行程序的烧录更新，但是总是不太方便，毕竟不是人人都有仿真器，不是每个人都是开发者，抱着做产品的态度，还是要方便用户升级，所以有必要实现STM32F103的DFU功能，方便键盘的后续更新升级。这章我用STM32CubeMX实现DFU功能。

1. STM32CubeMX工程建立

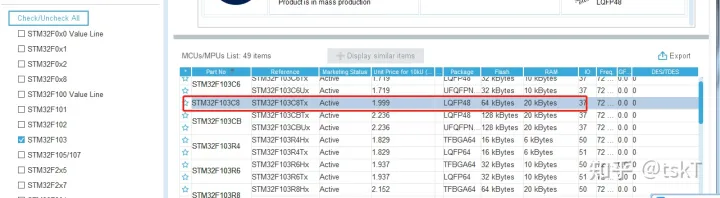

首先打开STM32CubeMX，建立一个工程，选择MCU型号为STM32F103C8。

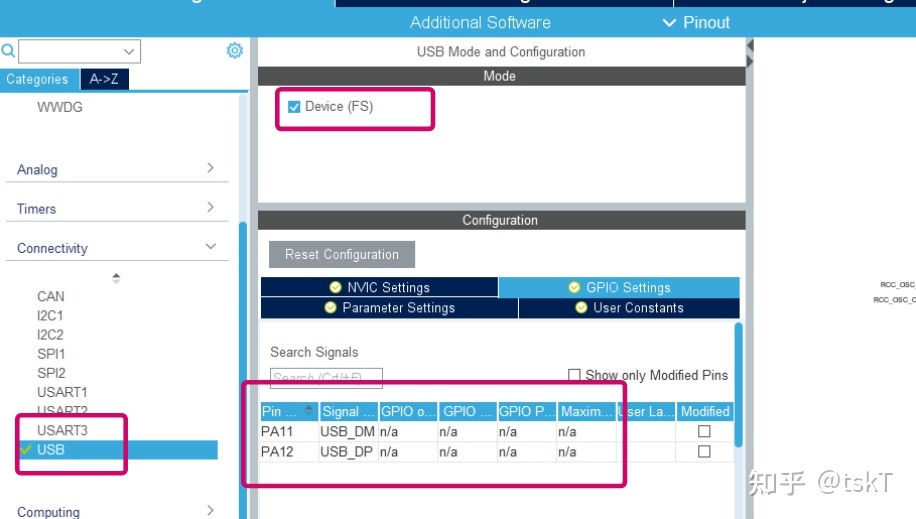

如下图对USB外设进行设置。

MiddleWare设置:

• Mode选为 Download Fireware Update Class(DFU)。
• USBD_DFU_APP_DEFAULT_ADD设置为0x08005800，这个地址即为升级时存入升级程序的起始地址，用FLASH中0x08000000~0x08005800 的0x5800/1024=22KB存储空间存储DFU程序。
• USB_DFU_MEDIA Interface设置为：@Internal Flash /0x08000000/22*001Ka,42*001Kg，其中22*001Ka表示flash的前22KB存储空间为只读(a)的，42*001Kg表示flash后42KB的存储空间可写(g)，用于存储升级下载的程序。这个需要按照MCU的flash的Flash module organization修改的，stm32f103c8为中等容量系列mcu，flash为64KB，下图为中等容量MCU的flash存储分布，根据这个图可知stm32f103c8的64KB分为64页，每页1KB，所以可以按照这个按需设置@Internal Flash的值，注意与USBD_DFU_APP_DEFAULT_ADD
