PADS的一些小技巧

前言：

为了方便查看博客，特意申请了一个公众号，附上二维码，有兴趣的朋友可以关注，和我一起讨论学习，一起享受技术，一起成长。

---

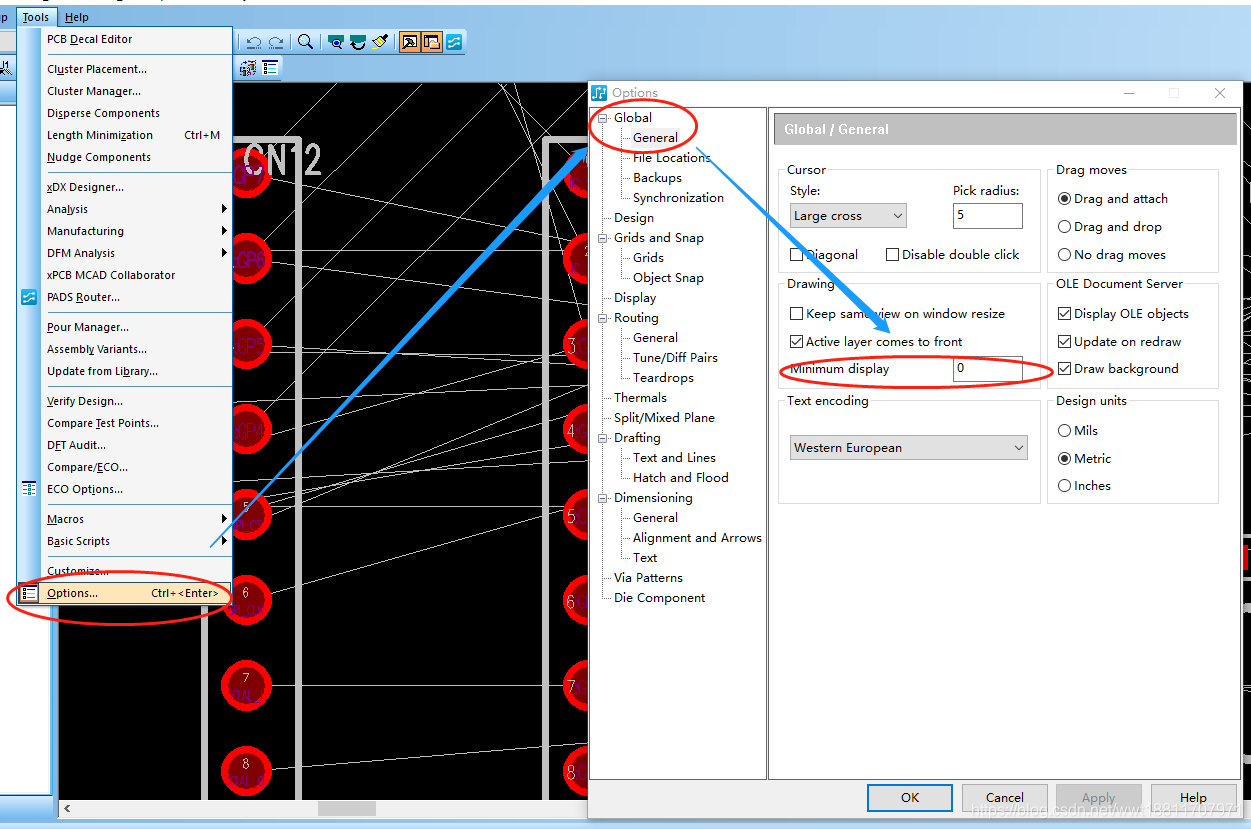

1. layout 走线很细的问题

将显示的最小线宽设置为：0

2. layout 走线、焊盘显示出网络

CTRL+ALT+C 打开颜色设置窗口，勾选网络显示

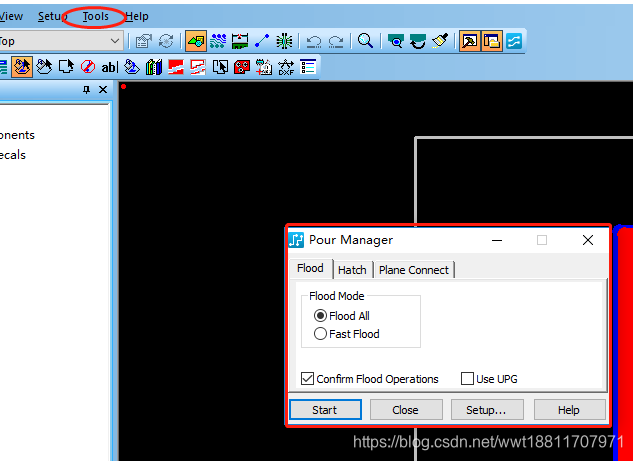

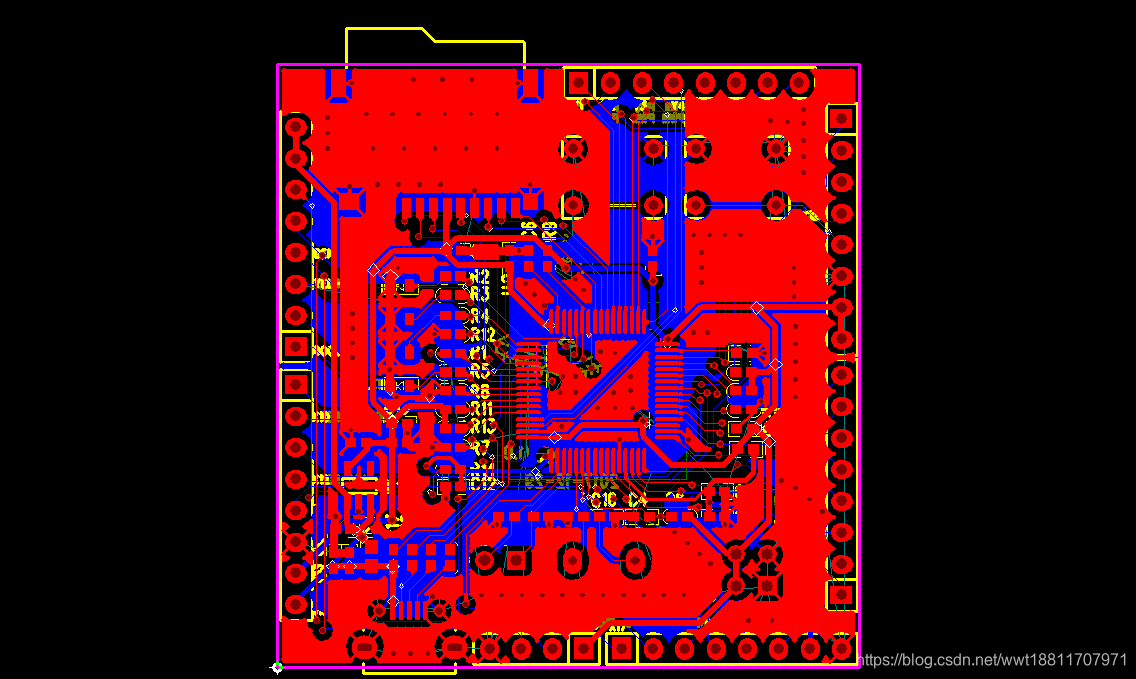

3. Layout 覆铜

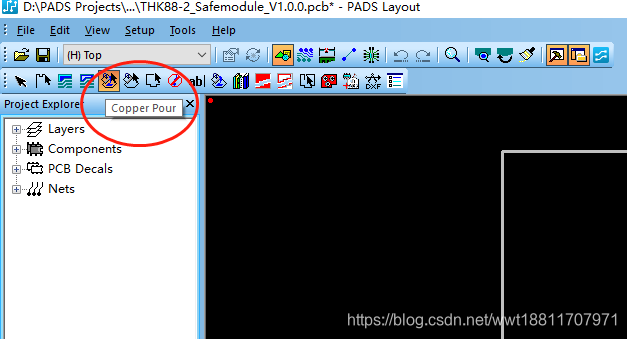

选择覆铜，然后鼠标绘制覆铜区域，进行快速覆铜。覆铜间距推荐：5Mil。

4. Altium Designer导入 PADS 颜色设置

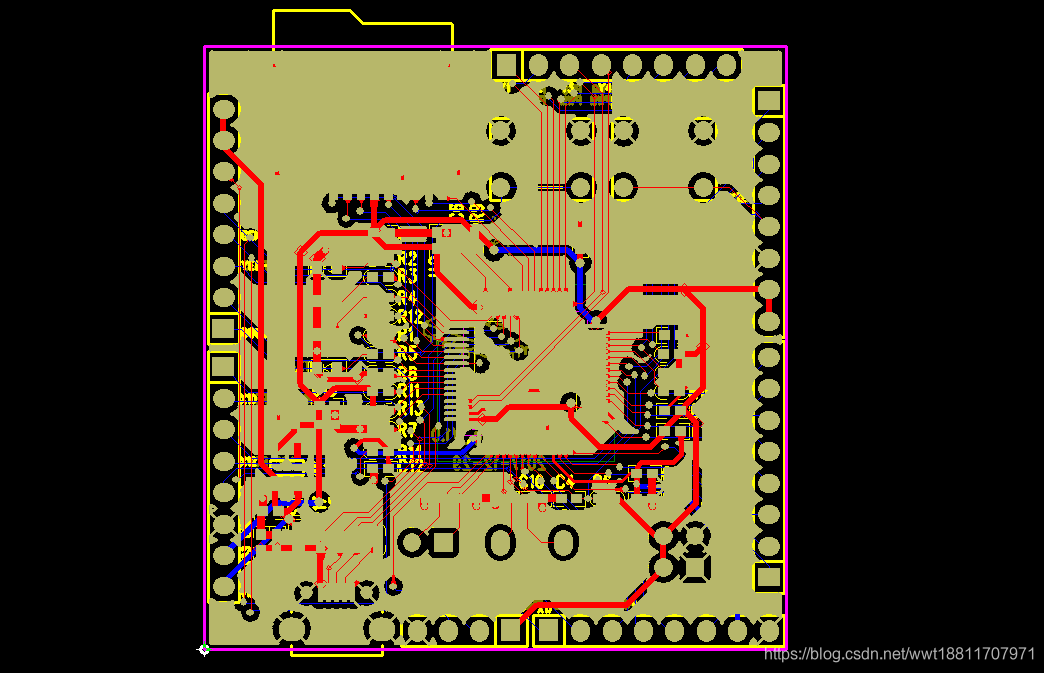

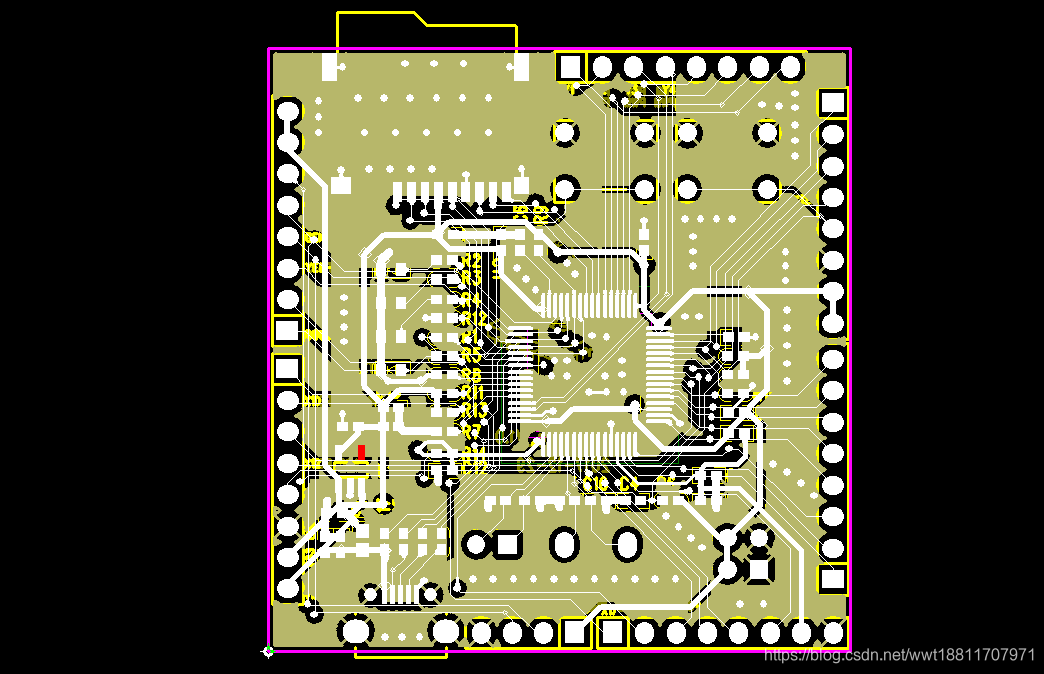

我们从 AD 导入过来，颜色如下图，似乎与我们常见的不太一样，怎么设置呢？

这其实是因为网络都单独分配了颜色，导致我们无法修改，我们把这些配色移除，就可以得到我们常规使用的了。

a. 邮件：选择网络，然后随意选择一个网络，如下图：

b. Ctrl + A 选中所有网络

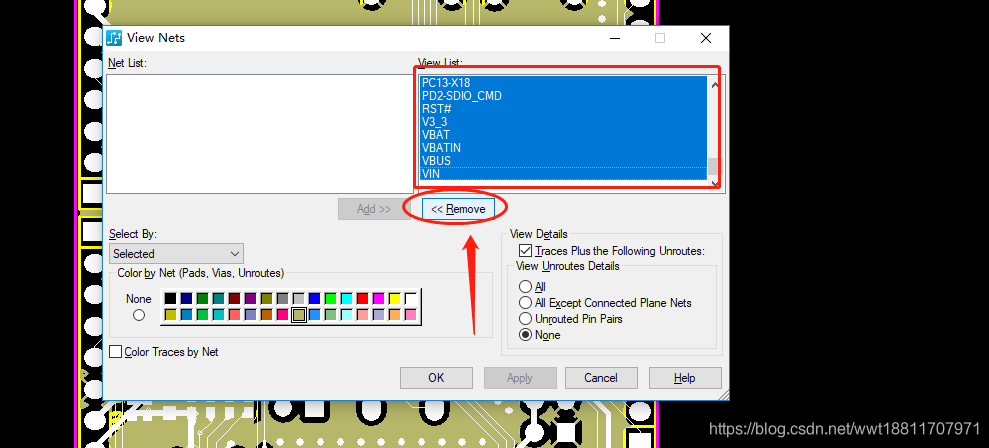

c. 右键点击View Nes，弹出选择菜单，然后在右部分选中所有网络，然后点击移除，确定，即可完成。

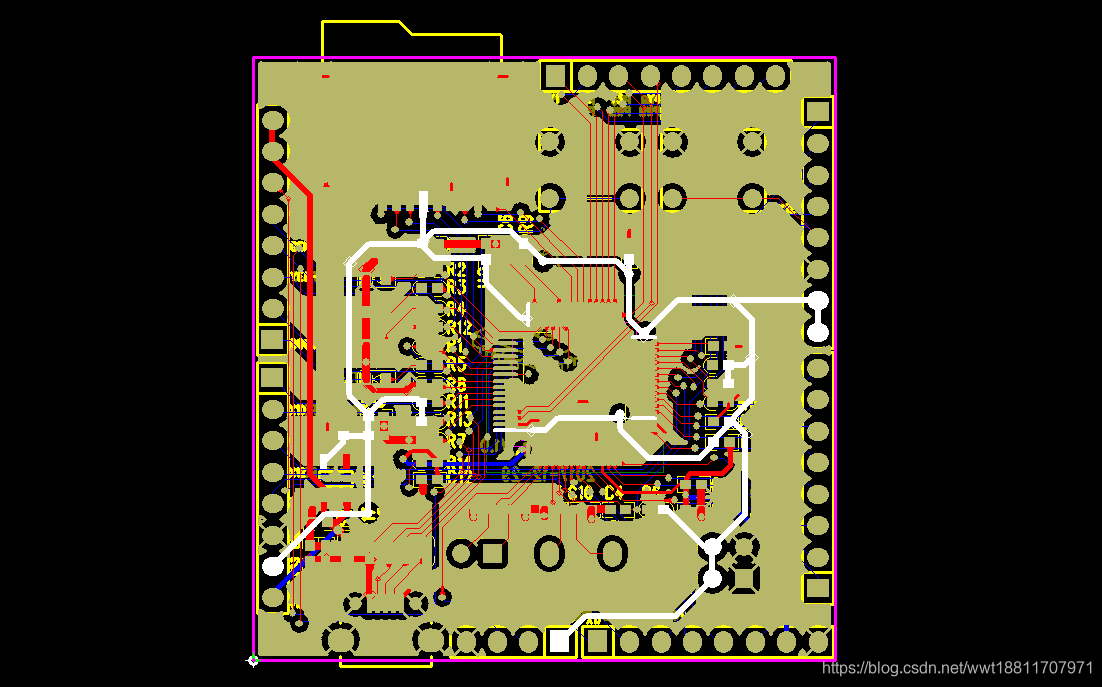

完成转换如下图：

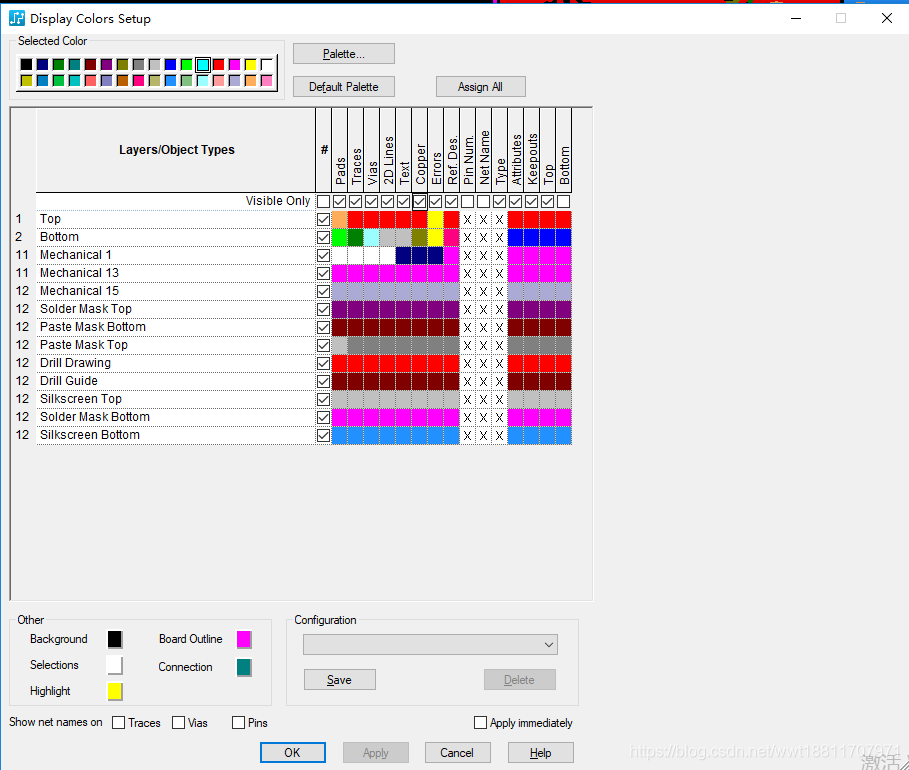

5. pads layout 显示颜色推荐配置：

---
