最近种种原因接手了一个altera的项目，其实对于FPGA工程师而言，Xilinx和Altera都是不错的选择。但是因为人的精力总是有限的，可能也是自己比较懒惰，在平台之间切换而不能专注于设计本身，花费大量的时间学习工具或者每一家特有的 IP，内心主观医院认为这样的工作对于FPGA工程师个人而言，增值有限。

吐槽完了，进入今天的主题，聊一聊Altera的远程升级子系统
在这里插入图片描述

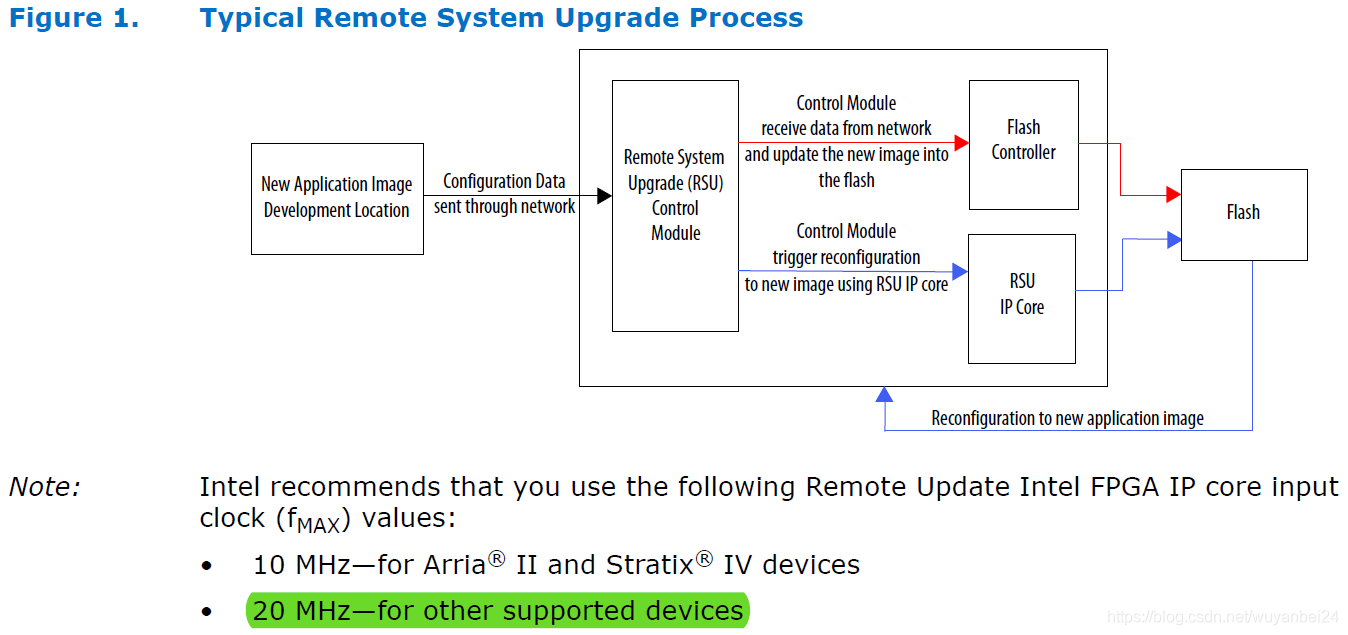

远程升级子系统核心包括对用户侧接口的适配（RSU Control Module）、Flash控制器、RSU IP Core三部分

这里高亮的地方说明，升级子系统在大部分FPGA期间上运行的最高频率不超过20MHz，换言之，如果用户的应用侧逻辑工作频率不是20MHz，则用户路逻辑与升级子系统之间必然需要做跨时钟域操作。

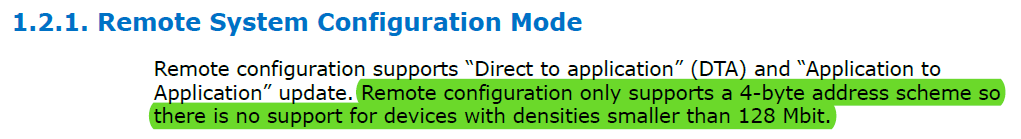

remote update 可以配置为两种模式
在这里插入图片描述
但是该IP只支持4-byte地址模式，即外部配置flash的容量必须大于128Mb

ASMI ii IP Core

Flash访问则采用的是ASMI IP

ASMI完成的功能如下

在这里插入图片描述
在这里插入图片描述

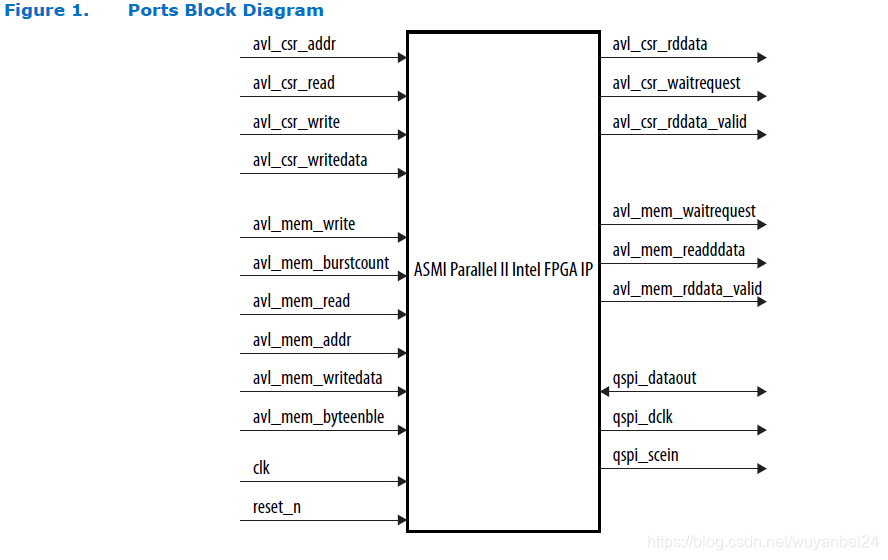

该IP通过2组Avalon-MM接口，一组用于访问CSR空间，一组访问Memory空间
即使采用Avalon-MM接口访问Flash的memory空间，但是单次访问不能超过Flash的一个page(64*32bit = 256Byte)。
ASMI i IP采用的native接口，访问的page size认为256 Byte
