电巢：第一次layout到底能挑出多少毛病？

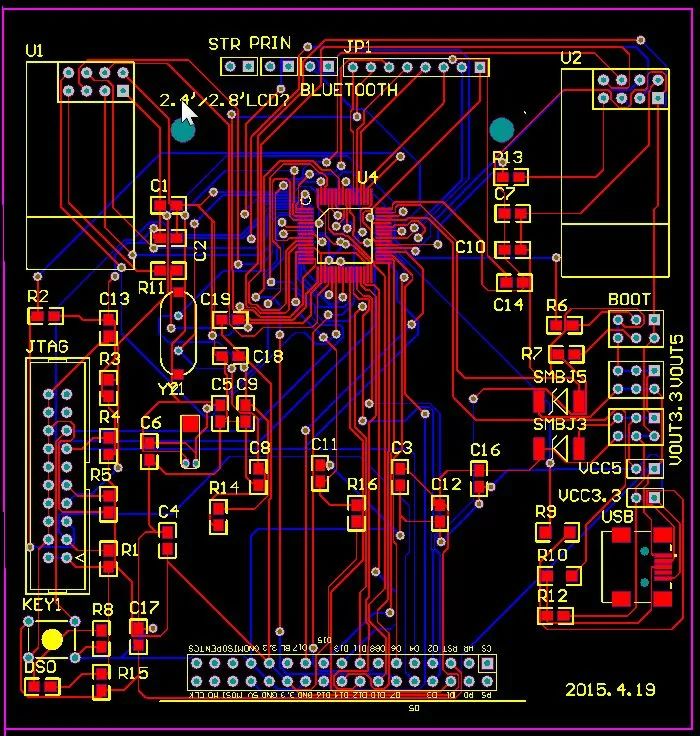

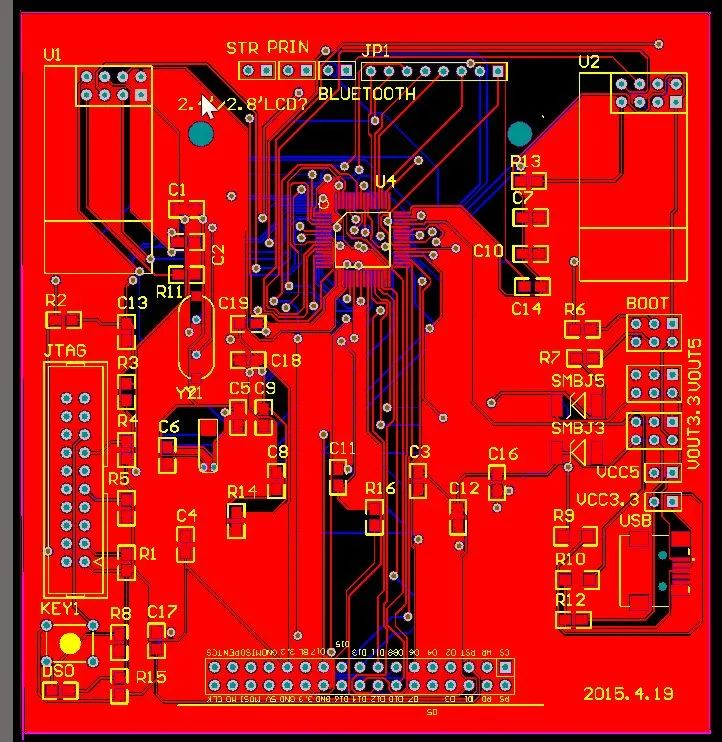

某新手在论坛上发了一篇帖子，把自己的处女PCB布线图贴出来。

另外还提出了自己的小见解：问一下，我觉得自动布线挺好用的啊，只要布局好了，规则设置好了，很快就能生成图，为什么都说自动布线不好？

猜测可能是还想求赞，结果被批得惨不忍睹。

网友A：

给你的建议：

1. MCU的去耦电容必须放在芯片引脚附近，放远就没用了，不如不加；

2. 虽然是2层板子，但是也养成好习惯吧，打孔扇出在先，布线在后，不要布的走不了，在打孔，孔都是歪歪扭扭的躲线，你画8层的时候就会受益了；

3. 晶振尽量靠近CPU引脚，且下面不要有走线，晶振引线包地。还有在晶振回路上尽量让一让，不要让他的电流回路多绕。对了，你还打过孔在晶振这；

4. 千万不要自动布线，惨不忍睹。

网友B:

那usb反了吧。

网友C：

关键是规则，你能给出个规则让我们大家看看吗？

网友D：

从来没用过自动布线...

网友E：

花50打个板子出来就知道你应该什么改进了。

网友F：

布局有待改进，元器件可以摆放整齐，板子还可以压缩空间，晶振应该靠近MCU，另外电源线的处理，不要用自动布线。

网友G：

同楼上说的，晶振放那么远干嘛？如果是低频的还可以，高频就肯定出问题了，而且这布局很不紧凑，中间的过孔多的吓人。

网友H：

你这个板子完全可以缩小一半吧。

网友I：

感觉还是可以缩小~布局在简洁点，慎用自动布线。

网友j：

对于用这款软件没几年经验的，看到自动布线的，直接PASS，不管布的多好，都是loser。

网友K：

楼主， USB明显反了，你这样没办法插线滴。表示我一直手动布线，那线布出来叫整齐漂亮。

楼主被众多工程师吐槽得体无完肤，不过楼主的板子实在槽点很多。

但话又说回来，哪个工程师都是从新手过来的，被批很正常，建议虚心接受，不经历风雨怎能见彩虹啊。
