orCAD下使用按键实现Repeat功能

本次介绍一种在orCAD下使用按键实现Repeat功能；

核心内容为3步：首先，“放置第一个后”；然后，使用“Ctrl+鼠标左键”；最后，配合“F4”实现“Repeat”；

1、介绍原因

在orCAD下，尤其是在对“总线”、“工整连线”等情况，需要拉伸的线路很多，若是均使用“逐根拉线”，会耗费很多时间，此时可借助系统提供的Repeat方法实现快速拉线；

2、举例情况1-工整连线

在orCAD下，若是两个器件，呈现“工整连接”，如下图所示，则可使用“拼合后拉伸”即可；

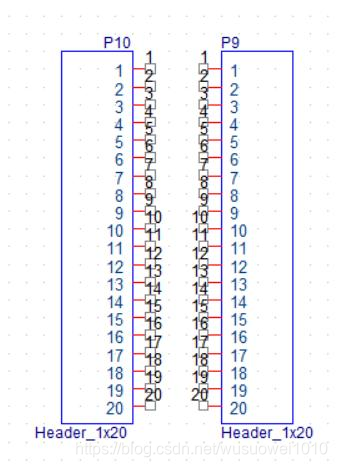

首先，如下图所示：

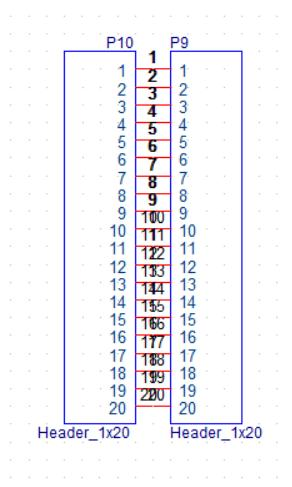

然后，拼接：

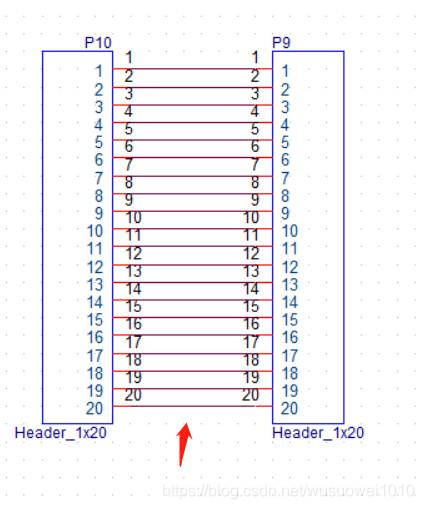

最后，拉伸任何一个至合适位置，如下所示：

如上图所示，瞬间即可完成“20根工整线”的“有效连接”；

3、举例情况2-总线连接

在orCAD下，尤其是“总线”部分，其问题较多；

至少包含4种属性：“总线”、“总线标号”、“总线入口”、“总线连线”；

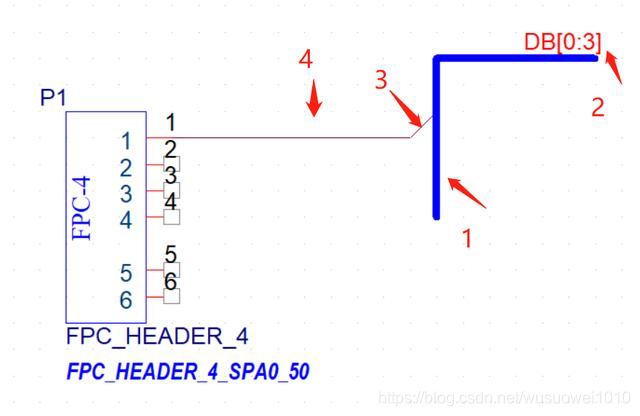

举例如下：

如上图所示：“1”为“总线”；“2”为“总线标号”；“3”为“总线入口”；“4”为“总线连线”；

步骤1：

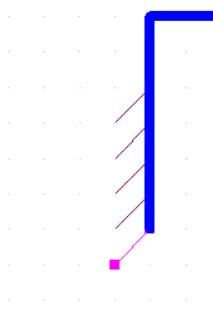

删除“总线连线”后，选中“总线入口”，按“Ctrl+鼠标左键”向下拖动，即可自动“复制总线入口”；

然后，按“F4”键，即可实现“Repeat放置总线入口”；

PS：必须保证“总线入口”处于“选中状态”；

步骤2：

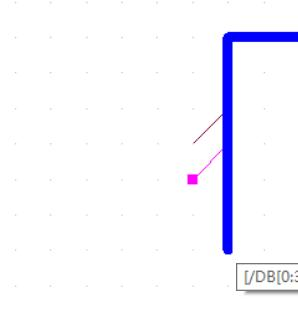

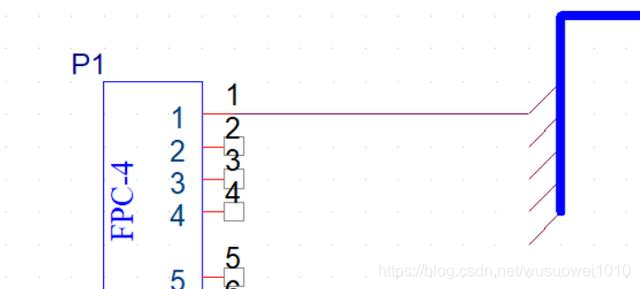

首先，连接第一根线，如下所示：

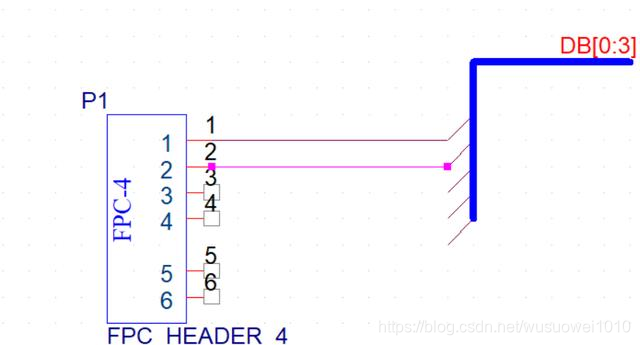

然后，按“Ctrl+鼠标左键”向下拖动，即可自动“复制总线连接线”：

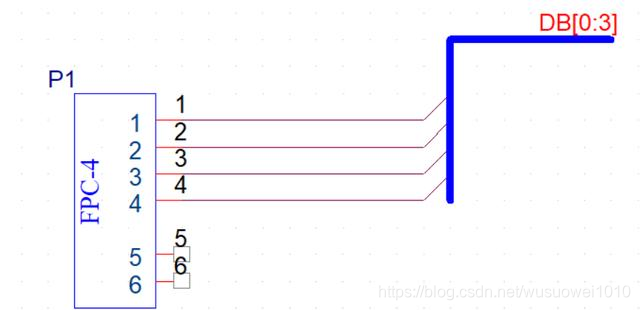

最后，按“F4”键，即可实现“Repeat放置总线连线”；

PS：必须保证“总线连线”处于“选中状态”；

4、特殊用法

核心内容为3步：首先，“放置第一个后”；然后，使用“Ctrl+鼠标左键”；最后，配合“F4”实现“Repeat”；

其可同时对“网络标号+网络连线”组合实现“Repeat放置”；

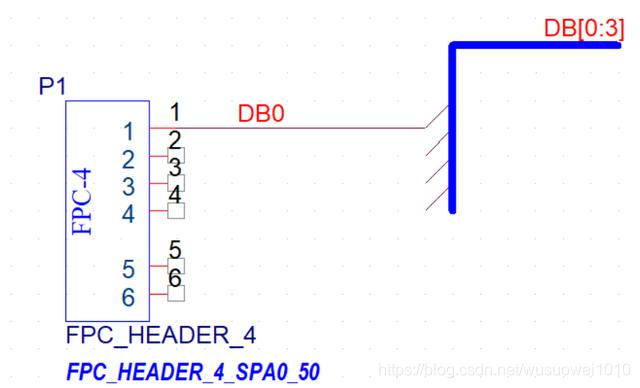

首先如下所示：

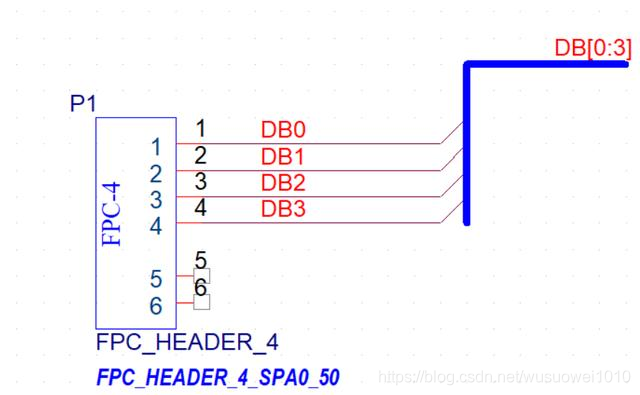

最终结果为：

通过以上方法可快速实现对“总线的连接操作”，有效提高绘图效率；
