单片机快速入门：12864液晶屏实现多功能数字时钟

想要快速入门单片机，就要多动手实践。也许你的手上有不止一块的单片机开发板，但是你有没有亲自动手实现自己的想法？单片机实现数字时钟是一个不错的想法。有12864液晶显示屏、有按键、有DS18B20。最关键的，你能从一个小的实验设计中获得设计经验，熟悉产品开发的流程，你会慢慢爱上这一行。

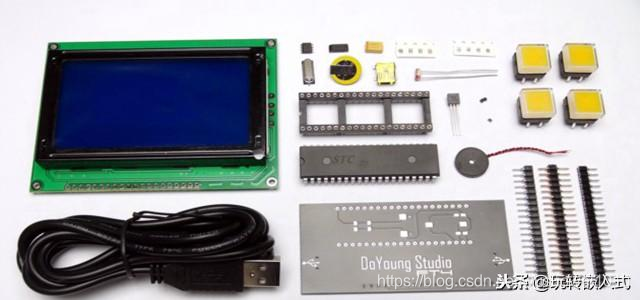

器件清单

1.元器件清单
首先来看看所需要的清单：51单片机STC12C5A60S2、12864液晶屏、温度传感器DS18B20、时钟芯片DS1302、光敏电阻、四腿按键等。

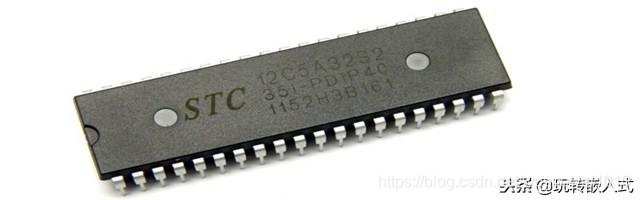

STC12C5A60S2

所用单片机为国产51单片机，型号为STC12C5A60S2，DIP40封装。

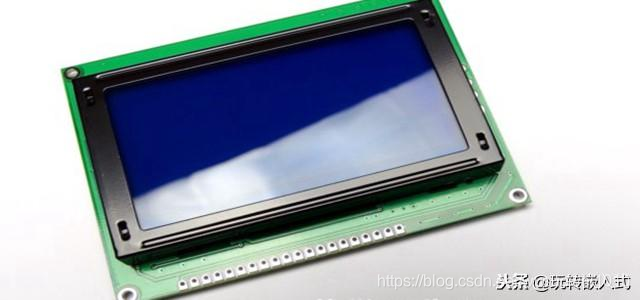

12864液晶屏

显示器件为12864液晶屏。

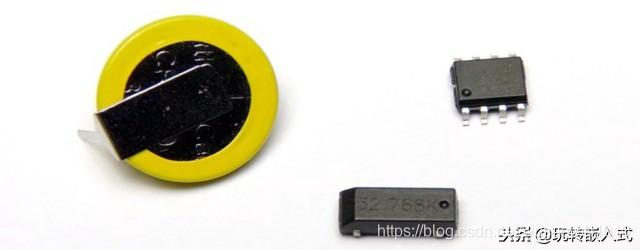

时钟芯片DS1302

时钟采用DS1302芯片，配电池、32.768K的晶振。

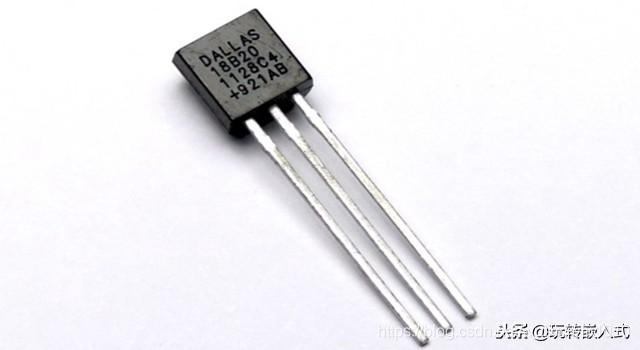

温度传感器DS18B20

环境温度的检测用DS18B20来实现。

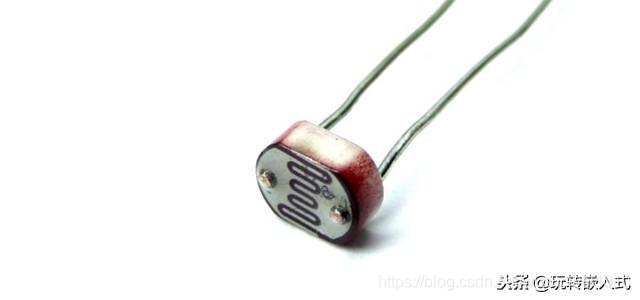

光敏电阻

光敏电阻用于感知白天和晚上。

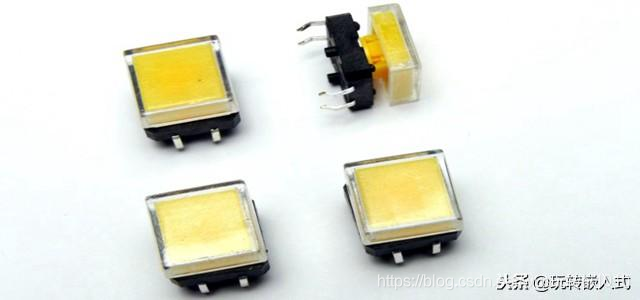

四腿机械按键实现时钟调整、闹钟设置等功能。

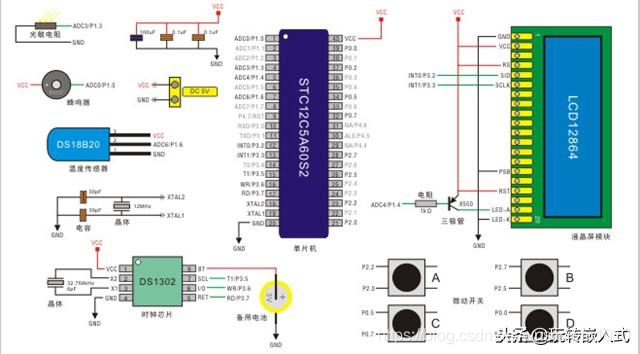

2.实现原理图

这是整体的原理图。

3.整体外观和显示

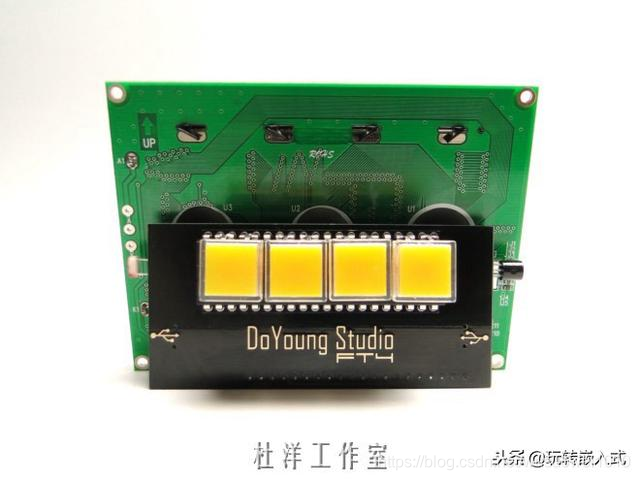

未来时钟背面

焊接完成后的未来时钟背面。

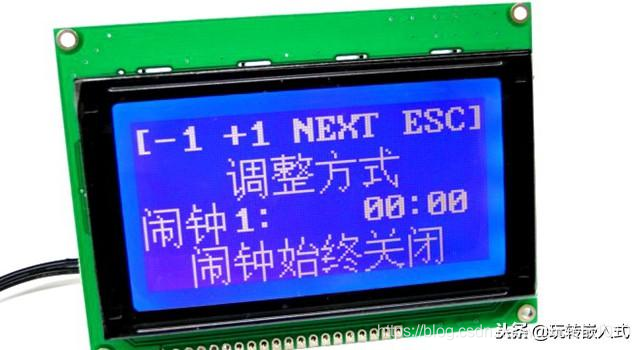

闹钟调整界面

可以实现时间的显示，闹钟的设置，关键还有重要节气的显示。

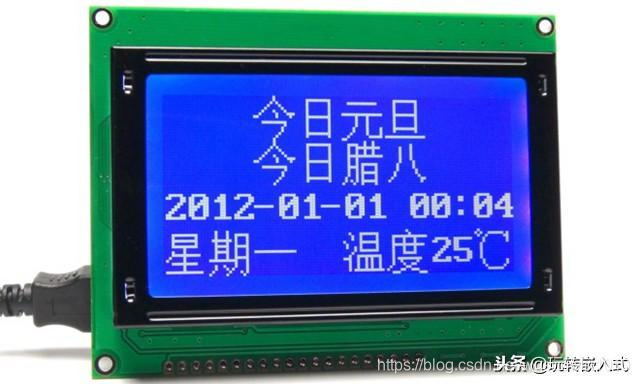

正常显示界面
