如何可视化 MPU6050

1、需要两个软件：

arduinoIDE和processing

processing的下载地址https://processing.org/download/?processing

分别下载安装

2、需要一个arduinoIDE库

MPU6050：https://maker.pro/files/MPU6050.zip

下载解压以后，把里面的子文件夹，拷到C:\Users\Administrator\Documents\Arduino\libraries\

3、需要一个 processing库

Toxiclibs：https://bitbucket.org/postspectacular/toxiclibs/downloads/

下载解压以后，把里面的子文件夹，拷到C:\Users\Administrator\Documents\Processing\libraries\

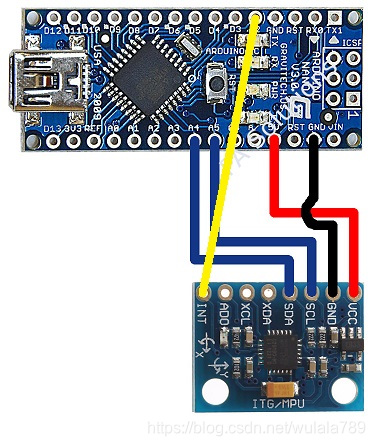

4、需要一个arduino Nano和一块mpu6050小板

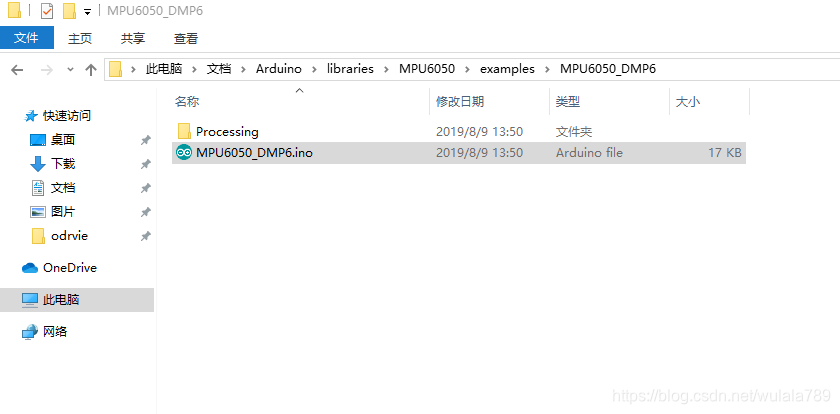

5、用arduinoIDE打开项目文件“C:\Users\Administrator\Documents\Arduino\libraries\MPU6050\examples\MPU6050_DMP6\MPU6050_DMP6.ino”

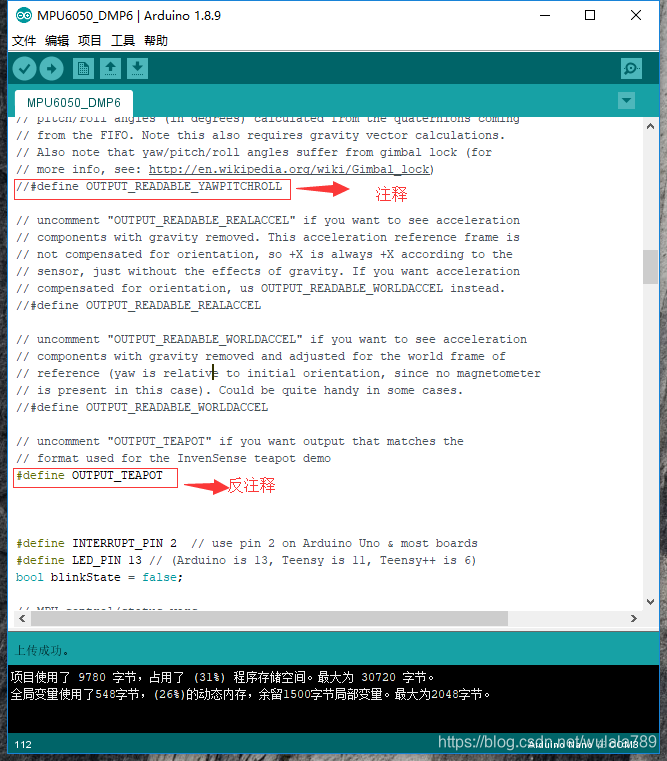

做如下修改：

修改完后上传。

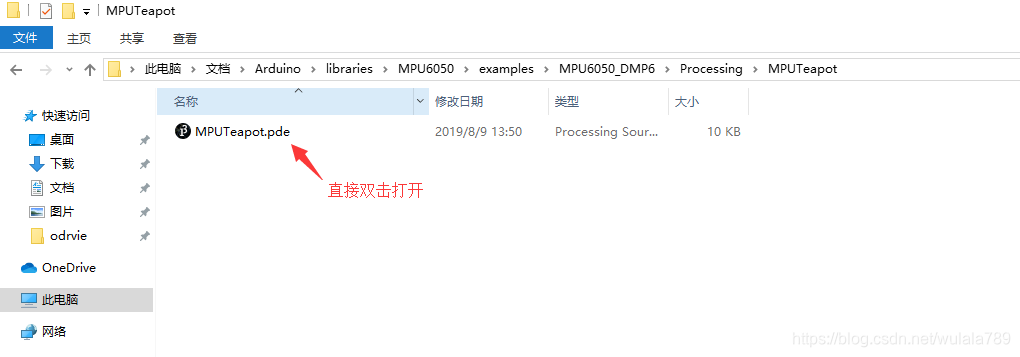

6、用processing打开项目文件“C:\Users\Administrator\Documents\Arduino\libraries\MPU6050\examples\MPU6050_DMP6\Processing\MPUTeapot\MPUTeapot.pde”

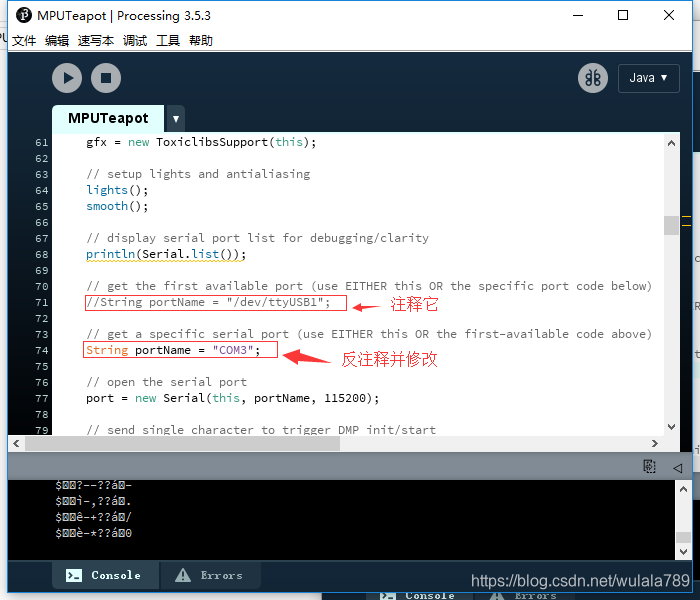

做如下修改：

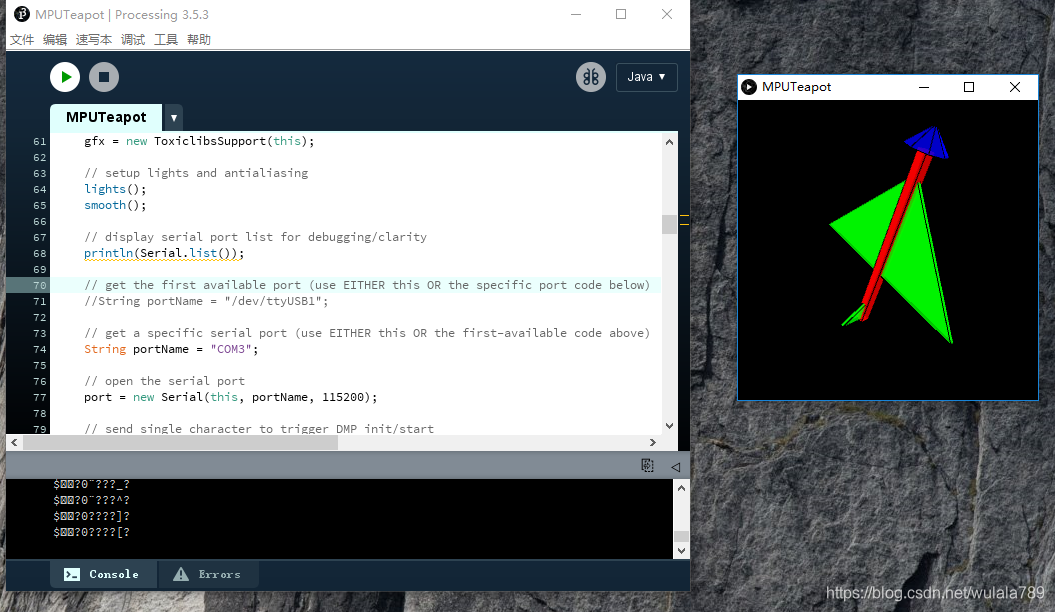

点运行，晃动mpu6050

注意：

记得关掉arduinoIDE的串口监视器哦。



引用：

https://maker.pro/arduino/tutorial/how-to-interface-arduino-and-the-mpu-6050-sensor
