本文详细介绍如何在Linux内核中使用pr_debug进行动态调试，包括配置Kconfig和Makefile支持调试信息，设置内核参数以启用动态printk支持等步骤。通过具体实例展示按键驱动模块的调试过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

Linux内核动态调试信息的打开pr_debug（基于按键驱动，全过程记录） 2011-12-18 15:15:25

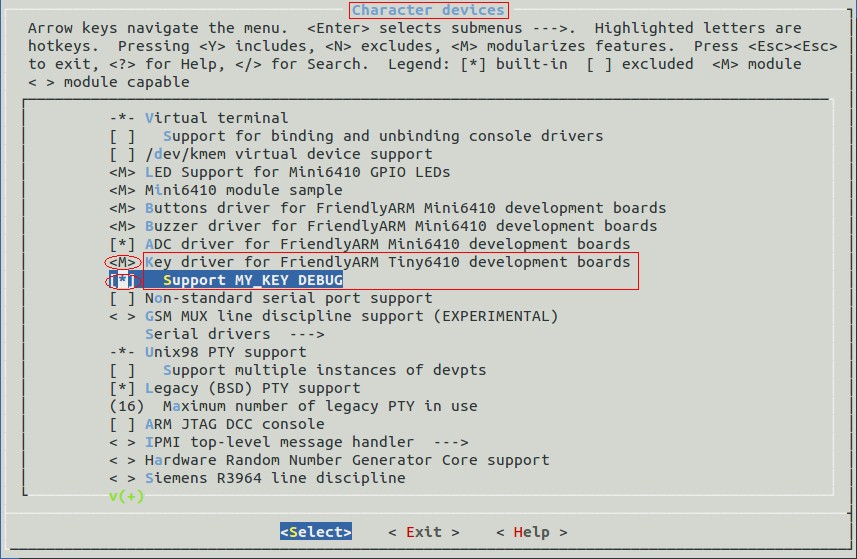

【1】配置Kconfig，添加要调试驱动模块的DEBUG选项

如在driver/char目录下的Kconfig中添加如下代码：


     config MY_KEY //该部分配置驱动是否编译进内核/编译为内核模块/不编译

     tristate "Key driver for FriendlyARM Tiny6410 development boards"

     depends on CPU_S3C6410

     default m

     help

      this is buttons driver, add by Jason

 config MY_KEY_DEBUG //该部分是调试时添加，配置是否打印调试信息，如果不需要可不添加

     bool "Support MY_KEY DEBUG"

     help

      this is DEBUG function, add by Jason

 depends on MY_KEY

【2】配置Makefile，添加编译支持驱动模块 EXTRA_CFLAGS += -DDEBUG

如在driver/char目录下的Makefile中添加如下代码：


     obj-$(CONFIG_MY_KEY)        += my_key.o

 ifeq ($(CONFIG_MY_KEY_DEBUG), y)             //判断是否调试驱动

     EXTRA_CFLAGS += -DDEBUG

 endif

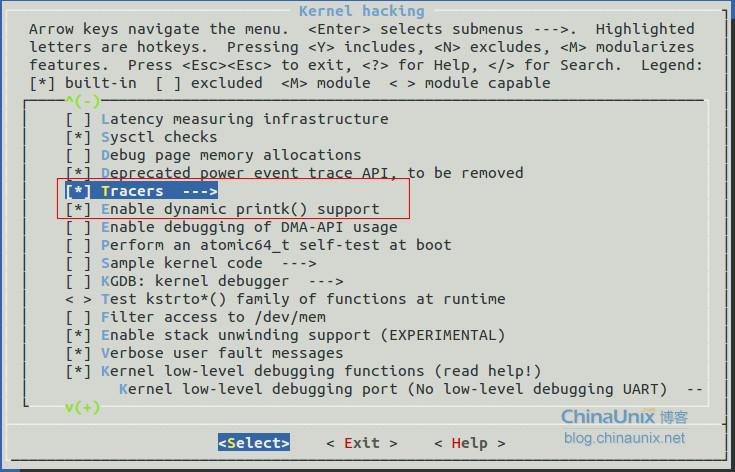

【3】配置内核，使支持动态调试

Kernel hacking --->

[*] Tracers --->

[*] Trace max stack

Kernel hacking --->

[*] Enable dynamic printk() support

【4】如果驱动选择的是动态加载，则重新编译模块（make modules）；否则，重新编译内核（make uImage -j4）。

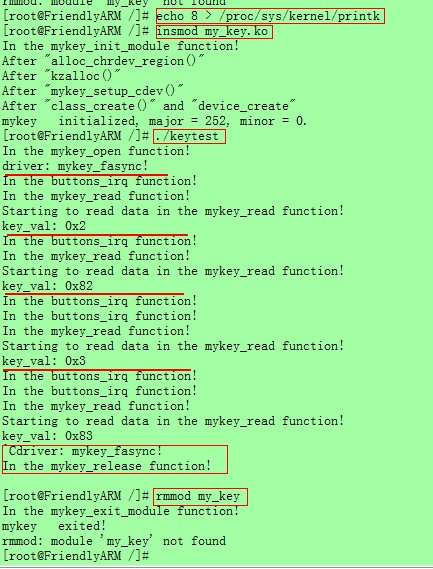

【5】如果驱动选择的是动态加载，则传*.ko文件到板子的文件系统；否则，重烧内核。然后改变控制台debug消息显示级别7-->8，可以打印printk(DEBUG ...)信息。

【6】驱动源码：蓝绿色部分是pr_debug，有了这个，就可以在配置内核时通过选择或取消DEBUG选项，控制调试信息的开和关；绿色部分是在代码里通过修改DRIVER_DEBUG的值，控制调试信息的开和关，相比较，很显然是pr_debug比较方便。

 #include <linux/module.h>
 #include <linux/kernel.h>
 #include <linux/init.h>
 #include <linux/fs.h>
 #include <linux/errno.h>
 #include <linux/cdev.h>
 #include <linux/types.h>
 #include <linux/device.h>
 #include <linux/mm.h>
 #include <linux/slab.h>
 #include <linux/sched.h>
 #include <linux/poll.h>
 #include <linux/interrupt.h>
 #include <linux/irq.h>
 #include <asm/uaccess.h>
 #include <asm/irq.h>
 #include <asm/io.h>
 #include <asm/system.h>
 #include <mach/map.h>
 #include <mach/regs-clock.h>
 #include <mach/regs-gpio.h>
 #include <mach/irqs.h>
 #include <mach/gpio-bank-n.h>
 #include <plat/gpio-cfg.h>

 #define DRIVER_DEBUG    1
 #define DEVICE_NAME        "mykey"

 /* parameters */

 static int major;
 static int minor = 0;
 static int nr_devs = 1;            /* number of devices */

 static DECLARE_WAIT_QUEUE_HEAD(button_waitq);

 static struct fasync_struct *button_async;

 /* 中断事件标志, 中断服务程序将它置1，third_drv_read将它清0 */
 static volatile int ev_press = 0;

 /* 键值: 按下时, 0x01, 0x02, 0x03, 0x04 */
 /* 键值: 松开时, 0x81, 0x82, 0x83, 0x84 */
 struct pin_desc{
     unsigned int pin_num;
     unsigned int key_val;
 };

 struct pin_desc pins_desc[4] = {
     {0x00, 0x01},
     {0x01, 0x02},
     {0x02, 0x03},
     {0x03, 0x04},
 };

 static unsigned char key_val;

 struct class *mykey_class;

 struct mykey_dev {
     struct cdev cdev;        /* char device structure */
 }*mykey_devp;            /* device structure pointer */

 /*
  * 确定按键值
  */
 static irqreturn_t buttons_irq(int irq, void *dev_id, struct pt_regs *regs)
 {
     struct pin_desc * pindesc = (struct pin_desc *)dev_id;
     unsigned int pinval;

     pr_debug("In the %s function!\n", __FUNCTION__);

     pinval = (~readl(S3C64XX_GPNDAT)) & (1 << pindesc->pin_num);

     if (pinval)    //one of the key is pressed
         key_val = pindesc->key_val;
     else
         key_val = 0x80 | pindesc->key_val;

     ev_press = 1;         /* 表示中断发生了 */

     wake_up_interruptible(&button_waitq); /* 唤醒休眠的进程 */

     kill_fasync (&button_async, SIGIO, POLL_IN);

     return IRQ_RETVAL(IRQ_HANDLED);
 }

 /*
  * The fasync function of device driver.
  */
 static int mykey_fasync (int fd, struct file *filp, int on)
 {
     pr_debug("driver: mykey_fasync!\n");

     return fasync_helper (fd, filp, on, &button_async);
 }

 /*
  * The open function of device driver.
  */

 static int mykey_open(struct inode *inode, struct file *filp)
 {
     pr_debug("In the %s function!\n", __FUNCTION__);

     request_irq(IRQ_EINT(0), buttons_irq, IRQ_TYPE_EDGE_BOTH, "S1", &pins_desc[0]);
     request_irq(IRQ_EINT(1), buttons_irq, IRQ_TYPE_EDGE_BOTH, "S2", &pins_desc[1]);
     request_irq(IRQ_EINT(2), buttons_irq, IRQ_TYPE_EDGE_BOTH, "S3", &pins_desc[2]);
     request_irq(IRQ_EINT(3), buttons_irq, IRQ_TYPE_EDGE_BOTH, "S4", &pins_desc[3]);

     return 0;
 }

 /*
 * The release function of device driver.
 */
 static int mykey_release(struct inode *inode, struct file *filp)
 {
     pr_debug("In the %s function!\n", __FUNCTION__);

     free_irq(IRQ_EINT(0), &pins_desc[0]);
     free_irq(IRQ_EINT(1), &pins_desc[1]);
     free_irq(IRQ_EINT(2), &pins_desc[2]);
     free_irq(IRQ_EINT(3), &pins_desc[3]);

     return 0;
 }

 /*
 * The read function of device driver.
 */
 static int mykey_read(struct file *filp, char __user *buff,
         size_t count, loff_t *offp)
 {
     pr_debug("In the %s function!\n", __FUNCTION__);

     /* 如果没有按键动作, 休眠 */
     wait_event_interruptible(button_waitq, ev_press);

     pr_debug("Starting to read data in the %s function!\n", __FUNCTION__);

     /* 如果有按键动作, 返回键值 */
     copy_to_user(buff, &key_val, 1);

     ev_press = 0;

     return 1;
 }

 /*
  * The file operations for the device
  */
 static struct file_operations mykey_fops = {
 .owner = THIS_MODULE,
 .open = mykey_open,
 .release = mykey_release,
 .read = mykey_read,
 .fasync = mykey_fasync,
 };

 /*
  * Set up a cdev entry.
  */
 static void mykey_setup_cdev(struct mykey_dev *dev, int index)
 {
     int err, devno;

     devno= MKDEV(major, minor + index);
     cdev_init(&dev->cdev, &mykey_fops);
     dev->cdev.owner = THIS_MODULE;
     err = cdev_add (&dev->cdev, devno, 1);
     if (err)
         printk(KERN_NOTICE "Error %d adding mykey%d", err, index);
 }

 /*
  * Initialize the pipe devs; return how many we did.
  */
 static int __init mykey_init_module(void)
 {
     int ret;

     dev_t devno = MKDEV(major, minor);

     pr_debug("In the %s function!\n", __FUNCTION__);

     if (major)
         ret = register_chrdev_region(devno, nr_devs, DEVICE_NAME);
     else {
         ret = alloc_chrdev_region(&devno, minor, nr_devs, DEVICE_NAME);
         major = MAJOR(devno);
     }
     if (ret < 0) {
         printk(KERN_WARNING "%s: can't get major %d\n", \
             DEVICE_NAME, major);
         return ret;
     }

     pr_debug("After \"alloc_chrdev_region()\"\n");

     mykey_devp = kzalloc(sizeof(struct mykey_dev), GFP_KERNEL);
     if (!mykey_devp) {
         ret = - ENOMEM;
         goto fail_malloc;
     }

     pr_debug("After \"kzalloc()\"\n");

     /* The following step must after kmalloc() and memset() */
     mykey_setup_cdev(mykey_devp, 0);

     pr_debug("After \"mykey_setup_cdev()\"\n");

     /* 1. create your own class under /sys
     * 2. register your own device in sys
     * this will cause udev to create corresponding device node
     */
     mykey_class = class_create(THIS_MODULE, "mykey_class");
     if (IS_ERR(mykey_class)) {
         printk(DEVICE_NAME " failed in creating class./n");
         return -1;
     }
     device_create(mykey_class, NULL, devno, NULL, "mykey""%d", 0);

     pr_debug("After \"class_create()\" and \"device_create\"\n");

      #ifdef DRIVER_DEBUG

      printk(DEVICE_NAME "\tinitialized, major = %d, minor = %d.\n",
           major, minor);
 #endif

     return 0;

 fail_malloc:
     unregister_chrdev_region(devno, 1);

     return ret;
 }

 /*
  * This is called by cleanup_module or on failure.
  */

 static void __exit mykey_exit_module(void)
 {
     pr_debug("In the %s function!\n", __FUNCTION__);

     device_destroy(mykey_class, MKDEV(major, minor));
     class_destroy(mykey_class);
     cdev_del(&mykey_devp->cdev);
     kfree(mykey_devp);
     unregister_chrdev_region(MKDEV(major, minor), 1);

       #ifdef DRIVER_DEBUG

     printk(DEVICE_NAME "\texited!\n");
  #endif
 }

 module_init(mykey_init_module);
 module_exit(mykey_exit_module);

 MODULE_AUTHOR("Jason Lu");
 MODULE_VERSION("0.1.0");
 MODULE_DESCRIPTION("Jason's blog: http://blog.chinaunix.net/space.php?\
         uid=20746260");
 MODULE_LICENSE("Dual MPL/GPL");

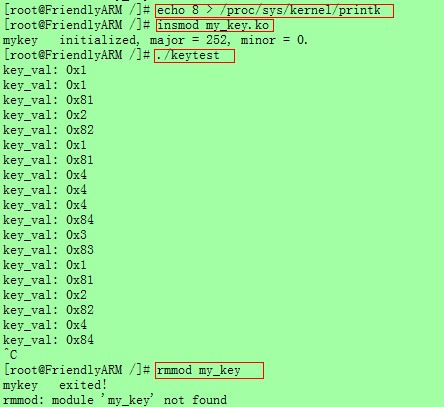

【7】以下是【3】里Support MY_KEY DEBUG未选中时的运行情况。

【8】keytest.c源码


     #include <sys/types.h>

 #include <sys/stat.h>

 #include <fcntl.h>

 #include <stdio.h>

 #include <poll.h>

 #include <signal.h>

 #include <sys/types.h>

 #include <unistd.h>

 #include <fcntl.h>

 int fd;

 void my_signal_fun(int signum)

 {

     unsigned char key_val;

     read(fd, &key_val, 1);

     printf("key_val: 0x%x\n", key_val);

 }

 int main(int argc, char **argv)

 {

     int Oflags;

     signal(SIGIO, my_signal_fun);

     fd = open("/dev/mykey0", O_RDWR);

     if (fd < 0)

     {

         printf("can't open!\n");

     }

     fcntl(fd, F_SETOWN, getpid());

     Oflags = fcntl(fd, F_GETFL);

     fcntl(fd, F_SETFL, Oflags | FASYNC);

     while (1)

     {

         sleep(1000);

     }

     return 0;

 }
