自定义View学习笔记2

绘制View的相关知识点：让绘图更加炫酷的Paint、让View动起来的动画、与用户交互的触控事件

一：事件分发机制原理（责任链模式，事件层层传递，直到被消费）

      事件分为：分发、拦截、消费



        如果分发下的事件没有任何View消费，那么会反向回传，最终传给Activity，最终Activity也没有处理，本事件才会被抛弃

        回传都是直接在询问onTouch是否执行，false回传上去

        注意：

        1. 事件被消费 -- 事件信息停止传递

        2. 事件一直没有被消费，最后传给activity，activity不需要则抛弃

        3. 判断事件是否被消费是根据返回值，而不是根据你是否使用了事件

二：事件分发机制详解

       1. 常见事件（事件被封装在MotionEvent对象中）：

            ACTION_DOWN：手指初次接触屏幕时触发

            ACTION_MOVE：手指在屏幕上滑动时触发（会多次触发）

            ACTION_UP：手指离开屏幕时触发

            ACTION_CANCEL：事件被上层拦截时触发

       2. 相关方法：

            dispatchTouchEvent：事件分发机制中的核心（View存在分发机制，是用来管理单击、长按、触摸灯相关事件）

                  View调用顺序：

                          onTouchListener - onTouchEvent - onLongClickListener - onClickListener

                          返回ture，事件被消费，false不消费，与是否使用了事件无关

                          不论View是否注册点击事件，只要View是可点击的就会消费事件

                 ViewGroup的分发流程：

                          判断自身是否需要（询问onInterceptTouchEvent是否拦截），需要调用onTouchEvent

                          不需要/不确定：询问childView（手机当前触摸的点所在的view）

                          childView不需要则调用自身的onTouchEvent

            注意：为了保证所有事件被同一个View消费，View只有消费了ACTION_DOWN事件，才能接收到后续事件（除非被上层View拦截，此时会收到ACTION_CANCEL，表示当前事件已结束，后续事件不会再传递）

          要点：

                     1. 分发原理：责任链模式，事件层层传递，直到被消费

                     2. View的dispatchTouchEvent主要用于调度自身的监听器和onTouchEvent

                     3. View事件调度顺序：onTouchListener - onTouchEvent - oLongClickListener - onClickListener

                     4. 不论View是否注册点击事件，只要是可点击的就会消费事件

                     5. 事件是否被消费由返回值决定，true 表示消费，false 表示不消费，与是否使用了事件无关。

                     6. ViewGroup 中可能有多个 ChildView 时，将事件分配给包含点击位置的 ChildView。

                     7. ViewGroup 和 ChildView 同时注册了事件监听器(onClick等)，由 ChildView 消费。

                     8. 一次触摸流程中产生事件应被同一 View 消费，全部接收或者全部拒绝。

                     9. 只要接受 ACTION_DOWN 就意味着接受所有的事件，拒绝 ACTION_DOWN 则不会收到后续内容。

                     10. 如果当前正在处理的事件被上层 View 拦截，会收到一个 ACTION_CANCEL，后续事件不会再传递过来

三：MotionEvent

     1. 单点触控

         事件：初次接触屏幕 - ACTION_DOWN

                    在屏幕上滑动（执行多次） - ACTION_MOVE

                    离开屏幕 - ACTION_UP

                    被上层拦截 - ACTION_CANCEL

                    不在控件区域 - ACTION_OUTSIDE

        方法： 获取事件类型 - getAction（）

                    获取触摸点在当前View的X坐标 - getX（）

                    获取触摸点在当前View的Y坐标 - getY（）

                    获取触摸点在整个屏幕的X坐标 - getRawX（）

                    获取触摸点在整个屏幕的Y坐标 - getRawY（）

       ACTION_CANCEL：正常被上层V皆为拦截后，当前View是收不到任何事件的

                                         触发条件：上层View回收事件处理权的时候，当前View会收到Cancel事件

           例：listView滚动事件，item收到down事件，但是listView收到滚动事件，所以收回事件处理权，此时item会收到cancel

      ACTION_OUTSIDE：设置视图WindowManager布局参数的flag为FLAG_WATCH_OUTSIDE_TOUCH，如此会接收到该事件

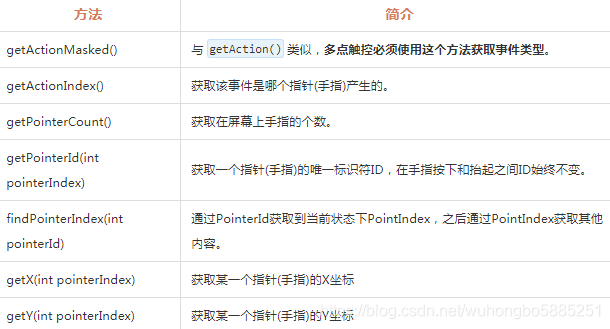

   2. 多点触控





  注意：

   * 多点触控必须使用getActionMasked获取事件类型

   * 点击触控，由于事件数值不变所以，使用getAction和getActionMasked都可以

   * 使用getActionIndex可以获取到index数值，不过只有在down和up时有效，move无效

   * pointId是唯一不变的标识，在按下时产生，在抬起或 取消时消失

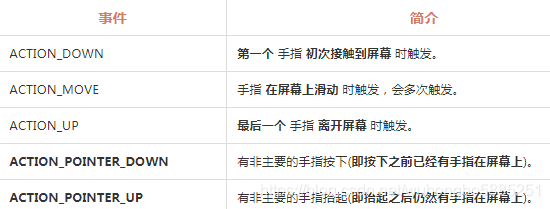

  获取事件类型：

  取得事件索引：

 **  index和pointId变化规则：

  index --- * 从0开始自动增长

                * 如果之前落下的手指抬起，后面手指的index会随之减小

                * 对move事件无效

   pointId --- pointId是不变的，始终为第一次落下时生成的数值，不会收其他手指抬起和落下的影响



  **  move相关事件

       pointerIndex和pointId

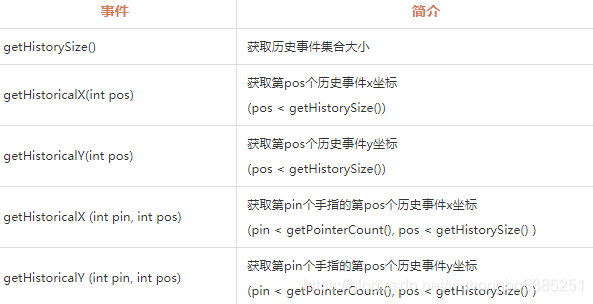

3. 历史数据处理：



  注意：

    * pin是指pointerIndex，表示第几根手指

    * 历史数据只有ACTION_MOVE

    * 历史数据单点触控和多点触控均可以用

4. 获取事件发生的时间



     * pos表示历史数据中第几个数据

     * 返回值类型为long，单位是毫秒

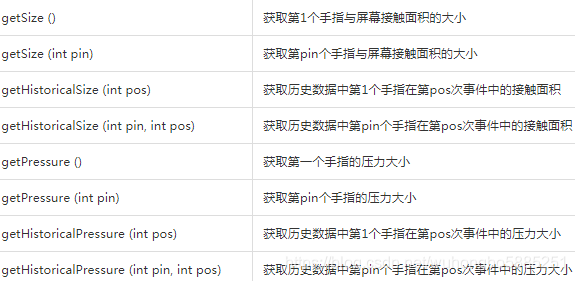

 5. 获取压力（接触面积大小）



      * 获取接触面积大小和获取压力大小时需要硬件支持的

      * 大多数电容屏不支持压力测试，但可以大致测试出接触面积

      * 大部分设备的getPressure是使用接触面积来模拟的

      * 有些设备不支持该方法（系统版本和硬件问题导致的）

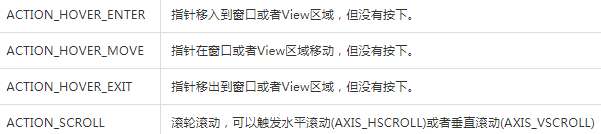

  6. 鼠标事件



      * 4.0以上才添加的

      * 使用geyActionMasked获取事件类型

      * 事件不会传递到onTouchEvent，而是会传递到onGenericMotionEvent

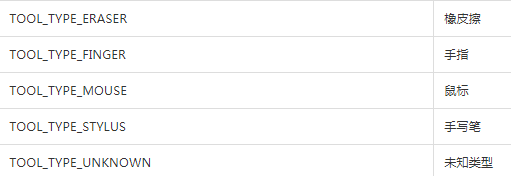

  7. 输入设备类型判断



      使用getToolType（int pointerIndex）获取对应输入类型，可以为0，但必须小于getPointCount

 四：特殊控件事件处理方法

        1. Region区域检测（是一个封闭区域，可以通过contains判断是否在该区域）

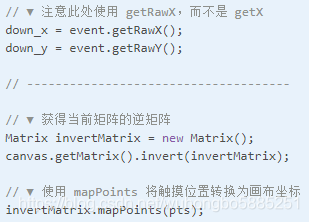

         2. Matrix的坐标映射

五：手势检测GestureDetector

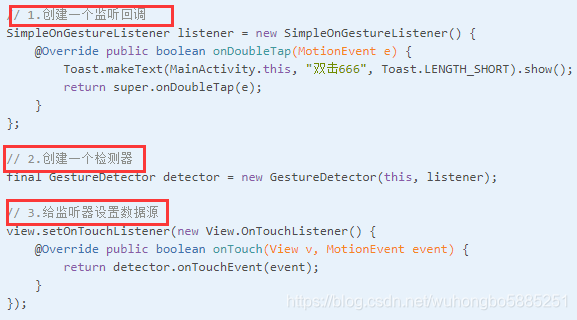

        1. 使用：

        2. 构造函数：

             handler为了给GestureDetector提供一个looper（如果是在主线程中，不存在该问题，因为它内部自动创建handler用于处理数据； 如果是在没有创建looper的子线程中，则需要传递handler，否则无法获取到looper导致创建失败）

        3. 手势监听器

             3.1 OnContextClickListener：用于检测外部设备按钮

                   注意：如果侦听 onContextClick(MotionEvent)，则必须在 View 的 onGenericMotionEvent(MotionEvent)中调用 GestureDetector 的 OnGenericMotionEvent(MotionEvent)

             3.2 OnDoubleTapListener：检测双击

                   回调接口：onDoubleTap  -  只是监听双击事件

                                      onSingleTapConfirmed  - 同时监听单击事件（发生300ms后才触发）

                     因为单击事件不是立即发生，所以在执行点击操作后单击监听和双击监听只会有一个被触发，不会出现冲突

                                       onDoubleTapEvent - 双击事件发生时会对第二次按下产生的MationEvent信息进行回调

                     如果需要细微的控制双击事件，使用onDoubleTagEvent更好

            3.3 OnGestureListener（检测以下事件类型）

                      按下Down（View能够接收到事件: view设置为可点击，因为可点击状态会默认消费down事件、手动消费down事件）               onFling（手指抬起后还会滚动一段时间才会停止，参数：e1 - 按下event、e2 - 抬起event、velocityX - X上运动速度像素/秒、velocityY - Y轴上运动速度像素/秒）

                   onLongPress（检测长按事件）

                   onScroll监听滚动事件（后俩个参数distanceX和distanceY是指滚动距离）

                   onShowPress按下时的一种回调（作用：给用户提供视觉反馈），延时180ms回调

                   onSingTagUp用户单击提起时回调（双击第一次抬起时触发）

              3.4 SimpleOnGestureListener：对以上三种监听的空实现（OnGestureListener 创建会出现无用的空实现，所以一般是会用改监听）

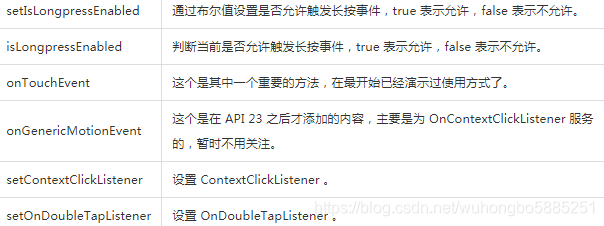

        4. 相关方法



六：缩放手势检测ScaleGestureDetector

        1. 构造方法和GestureDetector 类似

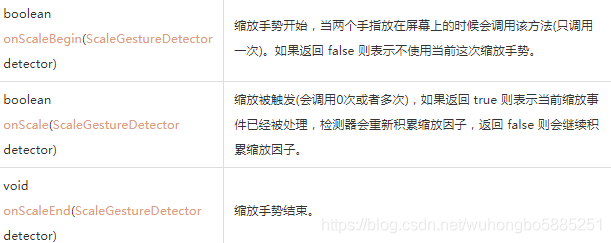

         2. 手势监听器

              方法：

        3. 原理：计算缩放中心点 - 所有坐标加起来/数量

                       计算缩放比例 - 各个手指到焦点的平均距离（新的平均距离 - 旧的平均距离）

             移动距离超过一定书之后，会触发onScaleBegin方法，如果在onScaleBegin方法里范湖里true，表示接收事件后，就会重置缩放相关数值，并且开始积累缩放因子

七：画笔基础

      1. 基础

           内部类：Paint.Cap - 描边线和路径的开始和结束显示效果三种效果叠加（butt中间线区域，round圆形线区域，square红色和绿色组成部分边是直角）

                         Paint.Join - 线条和曲线段在描边路径上连接处理

                          Paint.Style - 绘制的图元是否被填充，描边或者俩者均有

           常量：ANIT_ALIAS_FLAG - 开启矿锯齿功能

                      DITHER_FLAG - 绘制时启用抖动的标志

                      FILTER_BITMAP_FLAG - 绘制标志，在缩放的位图上启用双线性采样

           构造方法：Paint（） - 默认设置创建一个新画笔

                             Paint（int flag） - 创建新画笔并提供特殊设置通过flag参数

                             Paint（Paint paint） - 使用指定画笔参数初始化新画笔

           公开方法：获取和设置画笔相关的一些设置：getFlags/setFlags（会覆盖之前设置的内容）

                             复制画笔设置和回复默认设置：set（Paint src）/reset（）

                             获取和设置alpha值：getAlpha（）/setAlpha（int a）

                             获取和设置画笔颜色：getColor（）/setColor（int color）

                             设置带透明通道颜色：setARGB（int a，int r，int g，int b）

                             获取和设置描边宽度：getStrokeWidth（）/setStrokeWidth（float width）

                             获取（控制如何处理描边线和路径的开始和结束)和设置cap：getStrokeCap()/setStrokeCap(Paint.Cap cap）

                             获取和设置画笔连接方式：getStrokeMiter（）/setStrokeMiter（float miter）

                             获取和设置画笔的patheffect：getPathEffect（）/setPathEffect（PathEffect effect）

                             将不同效果应用于src，并将结果返回到dst：getFillPath（Path src，Path dst）

      2. 画笔设置

           创建方式：

           画笔颜色：和



           画笔宽度：（宽度向俩边延伸，值为0,画布如何放大值不变，值为1，会随画布而增大）

           画笔模式：

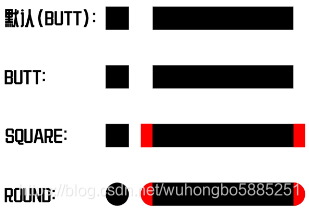

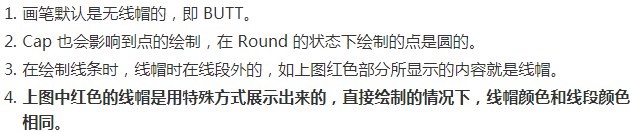

           画笔线帽：包含以下三种：



             注意：

           线段连接方式（拐角类型）：包含三种方式



           衔接模式长度限制

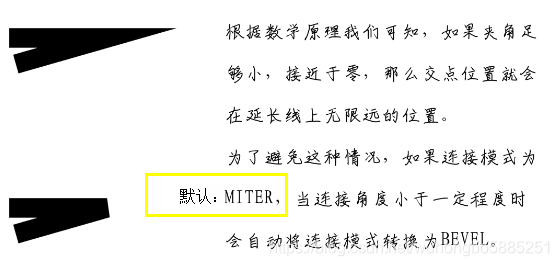

              线段连接方式默认是 MITER，即在拐角处延长外边缘，直到相交位置



           为了避免这种情况，如果连接模式为 MITER(尖角)，当连接角度小于一定程度时会自动将连接模式转换为 BEVEL(平角)

           mater是对长度的限制，它可以通过这个公司计算：miter = 1/sin（angle/2），angle是俩条线夹角，miter默认是4，必须大于0才有效

      3. CornerPathEffect：可以将线段之间的任何锐角替换为指定半径的圆角（适用于STROKE或FILL样式，半径越大越平滑）

      4. 实现虚线效果DashPathEffect（适用于STROKE或FILL_AND_STROKE）

          参数：float intervals[] - 显示长度和隐藏长度

                     float phase - 相位

          注意：intervals[] 中是允许设置多组数据的，每两个为一组，第一个表示显示长度，第二个表示隐藏长度
