Esri geometry api java 学习 实战文档 (3) 点 (Point)

Esri geometry api java 学习文档 (3) 点 (Point)

我们先从开始基础的内部类开始学习，今天要讲解的是拓扑的基础要素“ 点 Point ”

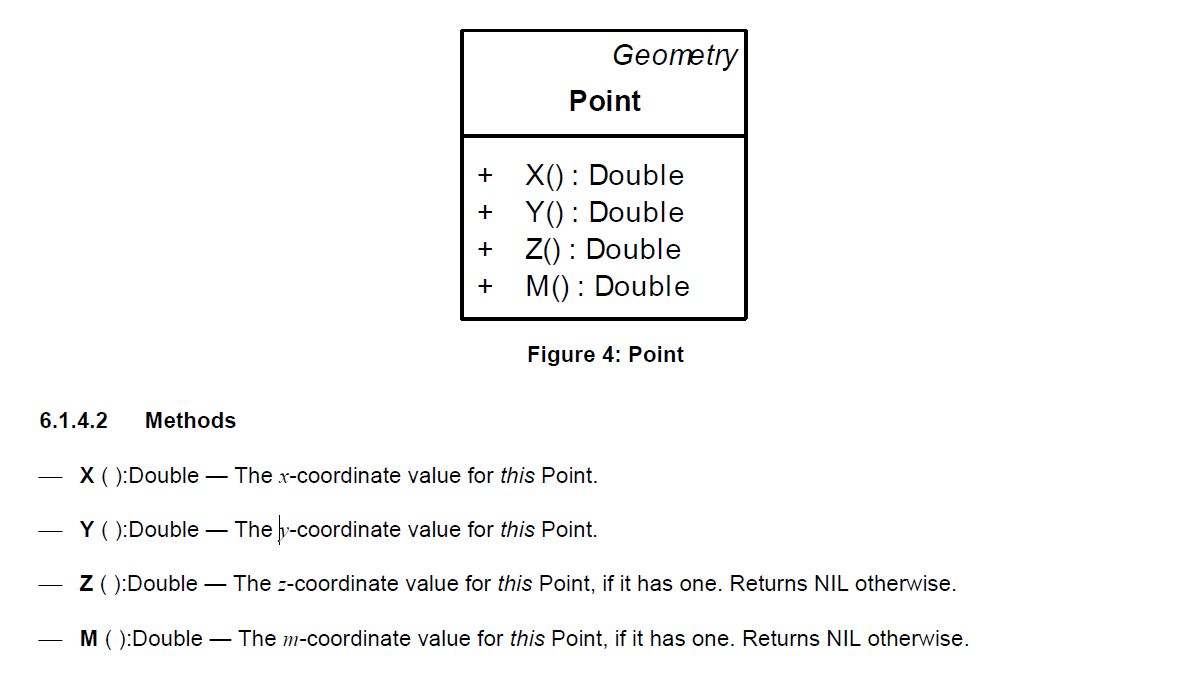

点是一个0维的空间数据，一定包含XY坐标信息，可能包含Z、M属性，上图是OGC对于点的结构定义。

其中Z为三维高程数据，M（measure ）与应用环境有关。（The m coordinate value allows the application environment to associate some measure with the point values. ）



点要素在 geometry api java 中分为“点 Point ”和“顶点 Vertex”

Point 一般指点要素，包含X、Y、Z、M (double) 属性

Vertex一般指构造中的点要素(组成线面体的基础要素)

其中Vertex在Point 的基础上还要添加所属ID、内插属性、贴图坐标等特殊属性与方法  （本文主要描述Point ，之后会在本文补偿或者再写一篇）



Point 的初始定义：

1.直接定义

1     public Point createPoint() {
2
3         Point pt = new Point(0.05, 0.05);
4
5         return pt;
6     }



2.读取JSON数据

OperatorImportFromJson.local().executeexecute(Geometry.Type type, String string);

Type :Geometry.Type寻找，这里是Point
string :JSON字符串

1     public Point createPointFromJson() throws JsonParseException, IOException {
2
3         String jsonString = "{\"x\":-106.4453583,\"y\":39.11775,\"spatialReference\":{\"wkid\":4326}}";
4
5         MapGeometry mapGeom = OperatorImportFromJson.local().execute(Geometry.Type.Point, jsonString);
6         return (Point)mapGeom.getGeometry();
7     }



3.读取GeoJSON数据

OperatorImportFromGeoJson.local().execute(int importFlags, Geometry.Type type, String geoJsonString, ProgressTracker progressTracker);

importFlags ：

　　　　geoJsonImportDefaults = 0;　　　　　　默认WGS84坐标系
　　　　geoJsonImportNonTrusted = 2;　　　　 不可信点
　　　　geoJsonImportSkipCRS = 8;　　　　　  跳过CRS
　　　　geoJsonImportNoWGS84Default = 16;　非WGS84坐标系

type ：Geometry.Type寻找，这里是Point

geoJsonString ：GeoJSON字符串

progressTracker ：null

1     public Point createPointFromGeoJson() throws JsonParseException, IOException {
2
3         String geoJsonString = "{\"type\":\"Point\",\"coordinates\":[-106.4453583,39.11775],\"crs\":\"EPSG:4326\"}";
4
5         MapGeometry mapGeom = OperatorImportFromGeoJson.local().execute(GeoJsonImportFlags.geoJsonImportDefaults, Geometry.Type.Point, geoJsonString, null);
6         return (Point)mapGeom.getGeometry();
7     }



4.读取WKT数据

OperatorImportFromWkt.local().execute(int import_flags, Geometry.Type type,String wkt_string, ProgressTracker progress_tracker);

import_flags ：同上

Type ：同上

wkt_string ：WKT字符串

progressTracker ：null

1      public Point createPointFromWKT() throws IOException {
2
3          String wktString = "Point (-106.4453583 39.11775)";
4          Geometry geom = OperatorImportFromWkt.local().execute(WktImportFlags.wktImportDefaults, Geometry.Type.Point, wktString, null);
5
6          return (Point)geom;
7       }

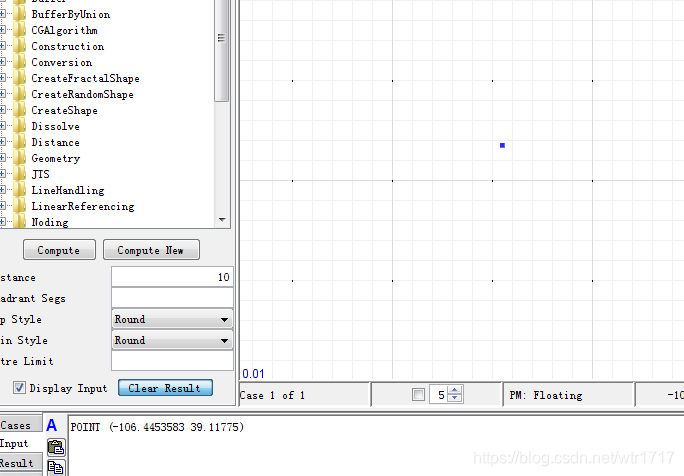

　　创建Point实例

1         PointLearn PointLearn = new PointLearn();
2         Point p1 = PointLearn.createPoint();
3         Point p2 = PointLearn.createPointFromWKT();
4         Point p3 = PointLearn.createPointFromJson();
5         Point p4 = PointLearn.createPointFromGeoJson();



Point 的数据结构：

　　见https://blog.youkuaiyun.com/wtr1717/article/details/87866570



Point 的常用方法：



　　数据操作

 　　　   point .setAttribute(semantics)    setX()    setY()    setZ()    setM()    setID()    setXY()    setXYZ() 设置属性

              均是检查VertexDescription后，对 m_attributes 的操作

　　　　point .getAttribute(semantics)　　getX()　　getY()　　getZ() 　　 getM()　　 getID()　  读取属性值

              均是检查VertexDescription后对 m_attributes 的操作



　　拓扑操作

　　　　判断相等（m_description结构相同 + m_attributes数据相同）    p1.equals(p2);

　　　　坐标转换(二维仿射变换)    （之后会在坐标转换专题再说~）

Transformation2D tr = new Transformation2D();
p1.applyTransformation(tr);



　　　　创建外接矩形 queryEnvelope

　　　　获取边界 getBoundary  (return null 哈哈哈哈)



　　属于geometry通用功能，见 学习文档（2）geometry https://blog.youkuaiyun.com/wtr1717/article/details/87871204

 　　　　　　



　　判断数据状态

　　　　p1.getType();　　　　　　　　类型

　　　　p1.getDimension();　　　　　  维度

　　　　p1.isEmpty();　　　　　　　　空值

　　　　p1.estimateMemorySize();　　 消耗内存

　　属于geometry通用功能，见 学习文档（2）geometry https://blog.youkuaiyun.com/wtr1717/article/details/87871204
　　　p1.replaceNaNs　　　　　清空数据
    p1.setEmpty();　　　　　全部置空

　　

　　复制操作：

　　　　opyTo(Geometry dst)
　　　　createInstance()

　　属于geometry通用功能，见 学习文档（2）geometry https://blog.youkuaiyun.com/wtr1717/article/details/87871204

以上是对于Point的总结，希望大家交流学习，如有错误请在评论指出谢谢。



参考:http://esri.github.io/geometry-api-java/doc/Point.html
    http://esri.github.io/geometry-api-java/javadoc/com/esri/core/geometry/Point.html
