网段隔离器实现多网段PLC数据通信

在工厂自动化生产中，不同生产环节的PLC处于不同网段，实现多网段PLC数据通信对提升生产协同性至关重要。网段隔离器凭借自身特性，可有效解决这一问题。

实现原理

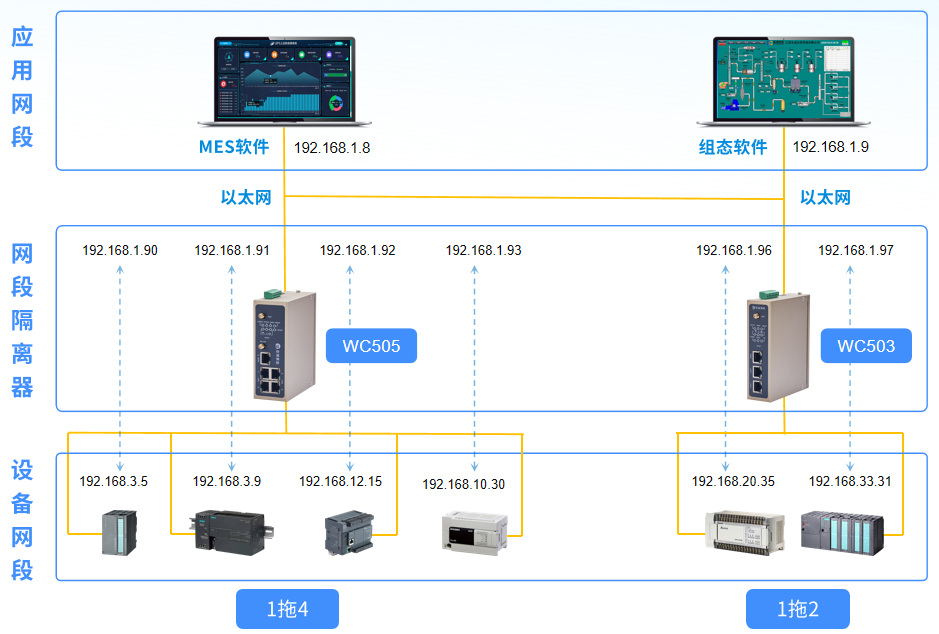

网段隔离器基于NAT（IP地址转换）技术，能够将不同网段IP分隔开来，同时依据有线/无线等方式将数据对接到上位机或云平台中。它能够兼容多种PLC、CNC等，在保障网络安全隔离的前提下，确保设备数据在多网段间准确、稳定地交互。

具体实现方式

1、硬件连接：在工厂网络中，将网段隔离器部署在不同网段的交汇点。例如，在生产线A网段和生产线B网段之间，通过网线将网段隔离器的两个LAN端口分别接入两个网段的PLC。

2、配置通信参数：进入网段隔离器的管理界面，对其进行参数配置。首先，设置各端口所连接网段的IP地址范围、子网掩码等网络参数，确保隔离器能够正确识别和区分不同网段。

3、规则设置与数据转发：依据工厂生产流程和数据交互需求，在网段隔离器中设定数据转发规则。同时，对于不符合规则的数据（如非法访问请求），隔离器会进行拦截，保障网络安全。

例如，规定生产线A网段中的PLC1设备，将生产运行状态数据（如设备启停信号、运行速度等），按照固定周期（如每秒一次）上传到上位机。也能将生产线B网段中的PLC2设备按预设规则准确转发到同一网段中的上位机中，实现跨网段的数据通信。
