基于物通博联工业智能网关实现罗克韦尔PLC Micro850数据采集

在目前的工业自动化控制领域中，由于可编程逻辑控制器PLC具有开发周期短、编程语言简单直观、性能稳定可靠等诸多优势，被各行业使用，成为自动化系统的核心设备。对此，物通博联提供基于工业智能网关的罗克韦尔PLC Micro850数据采集解决方案，对工厂企业提供设备远程监控、故障告警、远程控制和远程维护等应用功能，促进企业数字化转型。

工具/原料：

1、笔记本电脑（或带双网卡的台式电脑）、线材（网线、串口线）

2、物通博联·工业智能网关

3、ConnectedComponentsWorkbench编程软件

一、以太网通信设置

PLC采用网口通信，请确保PLC的地址和网关LAN口地址在同一个网段。网关LAN口地址（默认：192.168.2.1）可登陆网关WEB管理界面：网络-LAN内网地址中修改。

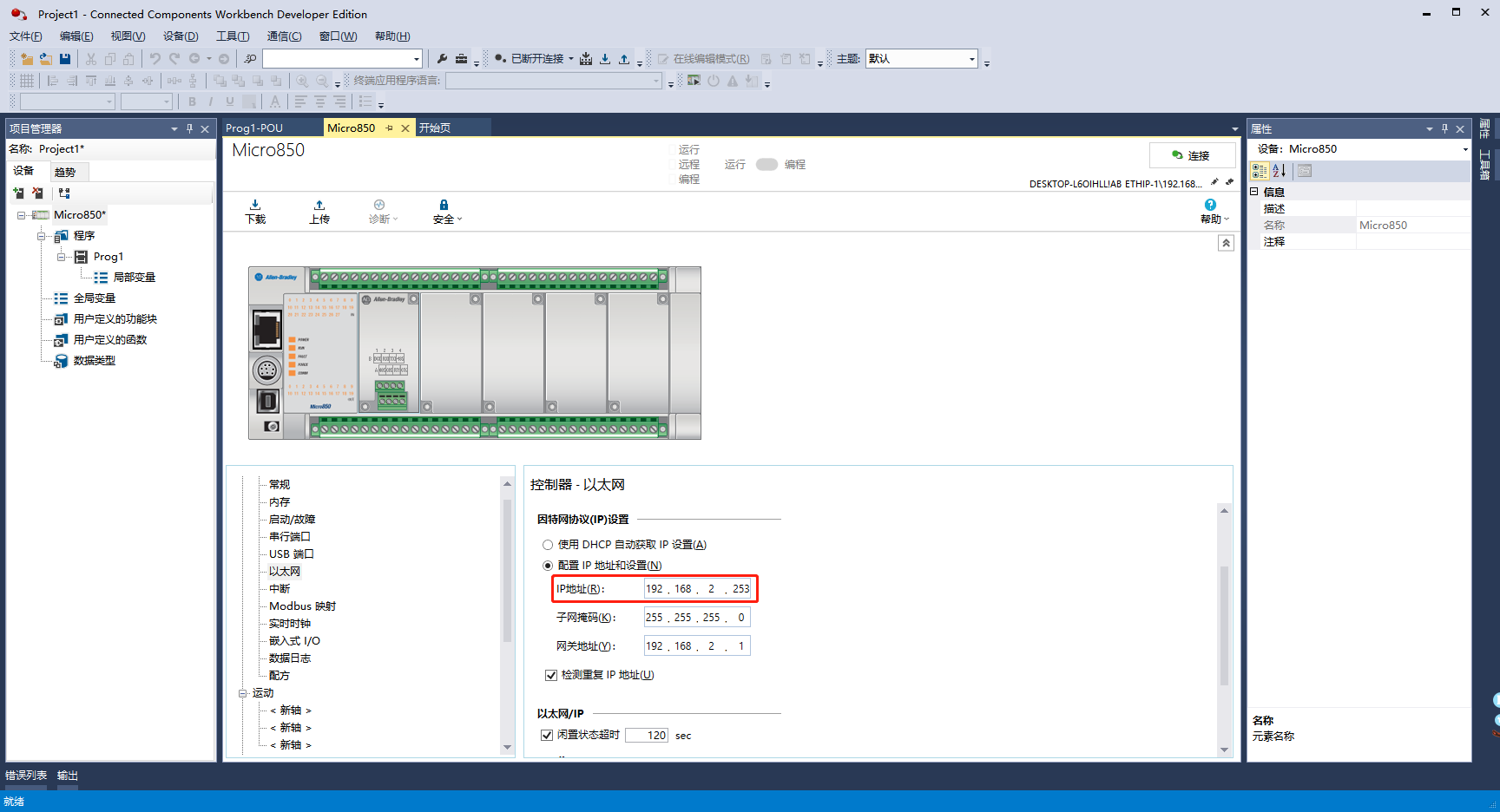

1、Allen-BradleyMicro850与电脑通过网络连接，利用ConnectedComponentsWorkbench获取与设置IP地址、子网掩码与默认网关。

2、Allen-BradleyMicro850网口通过网线连接网关LAN口（200系列网关连接FE1）。

二、网关配置

电脑与网关通过网线连接，并设置电脑有线网卡的网段为：192.168.2.X网段（如：192.168.2.10）。

打开了浏览器登录网关，网关默认IP地址：192.168.2.1，初始密码：123456。

网关—数采配置—添加设备—添加变量—重启采集程序并生效新的配置。

1、数采配置-设备配置

P.s.通常网关本地配置，仅作为测试用，先配置一部分变
