【人工神经网络】学习笔记

BP算法讲解:前向映射+误差反向传播

关键点:链式求导法则反复用

本文以一个实例理解误差反向传播过程。

转自https://blog.youkuaiyun.com/zhaomengszu/article/details/77834845感谢作者

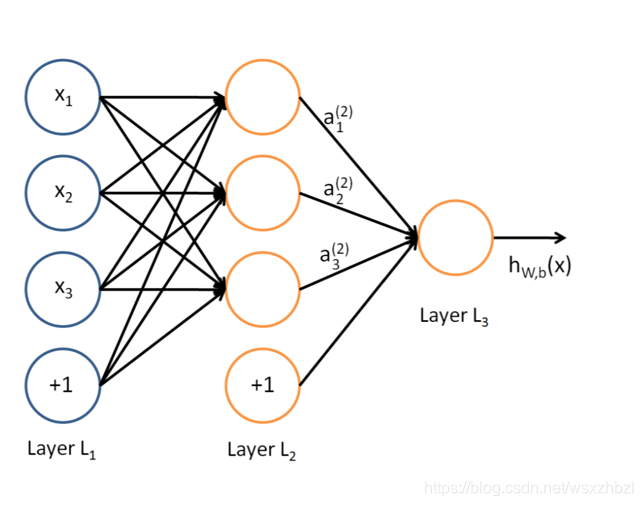

       这是典型的三层神经网络的基本构成,Layer L1是输入层,Layer L2是隐含层,Layer L3是隐含层,我们现在手里有一堆数据{x1,x2,x3,…,xn},输出也是一堆数据{y1,y2,y3,…,yn},现在要他们在隐含层做某种变换,让你把数据灌进去后得到你期望的输出。如果你希望你的输出和原始输入一样,那么就是最常见的自编码模型(Auto-Encoder)。可能有人会问,为什么要输入输出都一样呢?有什么用啊?其实应用挺广的,在图像识别,文本分类等等都会用到,我会专门再写一篇Auto-Encoder的文章来说明,包括一些变种之类的。如果你的输出和原始输入不一样,那么就是很常见的人工神经网络了,相当于让原始数据通过一个映射来得到我们想要的输出数据,也就是我们今天要讲的话题。

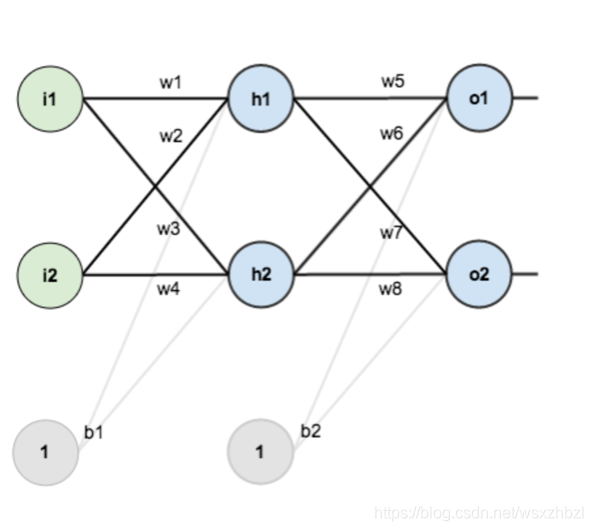

第一层是输入层,包含两个神经元i1i2,和截距项b1;第二层是隐含层,包含两个神经元h1,h2和截距项b2,第三层是输出o1,o2,每条线上标的wi是层与层之间连接的权重,激活函数我们默认为sigmoid函数。

现在对他们赋上初值,如下图:

https://i-blog.csdnimg.cn/blog_migrate/e2c7bcd68060120af7e15f31c20f436c.png

其中,输入数据  i1=0.05i2=0.10;

输出数据 o1=0.01,o2=0.99;

初始权重  w1=0.15,w2=0.20,w3=0.25,w4=0.30;

 w5=0.40,w6=0.45,w7=0.50,w8=0.55

  目标:给出输入数据i1,i2(0.050.10),使输出尽可能与原始输出o1,o2(0.010.99)接近。

Step 1 前向传播

  1.输入层—->隐含层:

  计算神经元h1的输入加权和:

https://i-blog.csdnimg.cn/blog_migrate/bf24712f76788f3469c77e58494cc8b4.png

神经元h1的输出o1:(此处用到激活函数为sigmoid函数)

https://i-blog.csdnimg.cn/blog_migrate/9e46fe9ecc89d34ac73b8592b60d7224.png

  同理,可计算出神经元h2的输出o2

  https://i-blog.csdnimg.cn/blog_migrate/707cbccf23042a9dc09300b79ee0b01e.png

  2.隐含层—->输出层:

  计算输出层神经元o1o2的值:

  https://i-blog.csdnimg.cn/blog_migrate/5151edd76cbe22889e29241b88049c4a.png

https://i-blog.csdnimg.cn/blog_migrate/68cf28ea1cd2f1c4de309a69f730d6bc.png



这样前向传播的过程就结束了,我们得到输出值为[0.75136079 , 0.772928465],与实际值[0.01 , 0.99]相差还很远,现在我们对误差进行反向传播,更新权值,重新计算输出。

Step 2 反向传播

1.计算总误差

总误差:(square error)

https://i-blog.csdnimg.cn/blog_migrate/40e32ddc1a3396f379b712906d2df6ed.png

但是有两个输出,所以分别计算o1o2的误差,总误差为两者之和:

https://i-blog.csdnimg.cn/blog_migrate/14991ae2fc9d3de95cfb4075f921f0f2.png

https://i-blog.csdnimg.cn/blog_migrate/398c9b9841f44c8c10ccfd09793dd572.png

https://i-blog.csdnimg.cn/blog_migrate/d90ad8acc825efe2185c2cd8135ac853.png



2.隐含层—->输出层的权值更新:

以权重参数w5为例,如果我们想知道w5对整体误差产生了多少影响,可以用整体误差对w5求偏导求出:(链式法则)

https://i-blog.csdnimg.cn/blog_migrate/09b608ee151e78565b030e2ee3536c69.png

下面的图可以更直观的看清楚误差是怎样反向传播的:

https://i-blog.csdnimg.cn/blog_migrate/04c536976f7817f0eb6c8fd127453775.png

现在我们来分别计算每个式子的值:

计算https://i-blog.csdnimg.cn/blog_migrate/6e9f3a4f32cf37ae34238b16b5dd61e7.png

https://i-blog.csdnimg.cn/blog_migrate/df619a4ea39acb5d0f6c01784528d6b2.png

计算https://i-blog.csdnimg.cn/blog_migrate/4a1187658306750ea098638819bfd58e.png

https://i-blog.csdnimg.cn/blog_migrate/64675457a45d10a0afefa8b933537d71.png

采用S型函数的好处:其导数是其本身的函数,避免计算机求导计算

(这一步实际上就是对sigmoid函数求导,比较简单,可以自己推导一下)



计算https://i-blog.csdnimg.cn/blog_migrate/856ac73c11b1d5eded9e3d88a6be216e.png

https://i-blog.csdnimg.cn/blog_migrate/2f13d59772394b3d1c936406346c3a16.png

最后三者相乘:

https://i-blog.csdnimg.cn/blog_migrate/006aa03f97ad2eaa7986344194c88c0d.png

这样我们就计算出整体误差E(total)w5的偏导值。

回过头来再看看上面的公式,我们发现:

https://i-blog.csdnimg.cn/blog_migrate/ca0a27d85a47fa37f3a5d660ee56e536.png

为了表达方便,用https://i-blog.csdnimg.cn/blog_migrate/78353d0174f5ca8560aeb63a277ef5eb.png来表示输出层的误差:

https://i-blog.csdnimg.cn/blog_migrate/354d86be2ec3fc602546e83669c8d466.png

因此,整体误差E(total)w5的偏导公式可以写成:

https://i-blog.csdnimg.cn/blog_migrate/615bbea7cd8deb06e7782fc03f011763.png

如果输出层误差计为负的话,也可以写成:

https://i-blog.csdnimg.cn/blog_migrate/db0a1510025ddcbc820870e03dd67a6e.png

最后我们来更新w5的值:

https://i-blog.csdnimg.cn/blog_migrate/7f97724777e4dda6f99e4792ea46db0f.png

(其中,https://i-blog.csdnimg.cn/blog_migrate/de03ac303d2653762f314f9efda03952.png是学习速率,这里我们取0.5

同理,可更新w6,w7,w8:

https://i-blog.csdnimg.cn/blog_migrate/423e9c54dcf7e82b0f3cc1b2ddbd03d2.png

3.隐含层—->隐含层的权值更新:

 方法其实与上面说的差不多,但是有个地方需要变一下,在上文计算总误差对w5的偏导时,是从out(o1)—->net(o1)—->w5,但是在隐含层之间的权值更新时,是out(h1)—->net(h1)—->w1,out(h1)会接受E(o1)E(o2)两个地方传来的误差,所以这个地方两个都要计算。

https://i-blog.csdnimg.cn/blog_migrate/633b117ebcdd74076fb830a29e579cda.png

计算https://i-blog.csdnimg.cn/blog_migrate/ed146ab0b76157494ffe67b3f587d854.png

https://i-blog.csdnimg.cn/blog_migrate/8be5f2902e2d482619ed0add0d577089.png

先计算https://i-blog.csdnimg.cn/blog_migrate/69cc44d7952f92ea862843b31cb31cba.png

https://i-blog.csdnimg.cn/blog_migrate/0f4f0f503654b882d1b4182975d177f1.png

https://i-blog.csdnimg.cn/blog_migrate/e1121ea6150ee80c78327dacf6b23c78.png

https://i-blog.csdnimg.cn/blog_migrate/ad5a133ee27889f65374c48947d0952a.png

https://i-blog.csdnimg.cn/blog_migrate/c4ee73e4c41dfbade20040446f760d73.png

同理,计算出:

          https://i-blog.csdnimg.cn/blog_migrate/0aecaa509a147fe6084dfa6d28370a90.png

两者相加得到总值:

https://i-blog.csdnimg.cn/blog_migrate/656c890fc5e279cda7e715e78164475f.png

再计算https://i-blog.csdnimg.cn/blog_migrate/abf45a78df17fc6124e2c5c5f637c8f2.png

https://i-blog.csdnimg.cn/blog_migrate/a9f8079fb6ea3b02722ce917e4d3b89c.png

再计算https://i-blog.csdnimg.cn/blog_migrate/8fc16cc1781805f1878ff08bf05f3e95.png

https://i-blog.csdnimg.cn/blog_migrate/909fc733587952c58b59062e0c99eafa.png

最后,三者相乘:

https://i-blog.csdnimg.cn/blog_migrate/5a4cee65f9875112991f3fb90f8d611b.png

 为了简化公式,用sigma(h1)表示隐含层单元h1的误差:

https://i-blog.csdnimg.cn/blog_migrate/eeaf34122b999daae05aae2613edb86c.png

最后,更新w1的权值:

https://i-blog.csdnimg.cn/blog_migrate/d5beae5b4c265e864397720a90b598aa.png

同理,额可更新w2,w3,w4的权值:

https://i-blog.csdnimg.cn/blog_migrate/e6a6bb4826cc9a3e62bb4263790b5131.png



  这样误差反向传播法就完成了,最后我们再把更新的权值重新计算,不停地迭代,在这个例子中第一次迭代之后,总误差E(total)0.298371109下降至0.291027924。迭代10000次后,总误差为0.000035085,输出为[0.015912196,0.984065734](原输入为[0.01,0.99]),证明效果还是不错的。

补充:

权值更新的过程中更新规则是:

1.当误差对权值的偏导数大于0时,权值调整量为负,实际输出大于期望输出,权值向减少的方向调整,使得实际输出与期望输出的差减小。

2.当误差对权值的偏导数小于0时,权值调整量为正,实际输出小于期望输出,权值向增大的方向调整,使得实际输出与期望输出的差减小。

总结:

  1. BP神经网络实现了输入到输出的非线性映射,给了新的非样本数据依然可以做出正确的映射,具有一定的泛化能力和容错能力。
  2. 有监督的学习算法,学习算法采用的梯度下降算法,权值越多,局部极小点越多。
  3. 全局逼近
  4. 权值调整的快慢与梯度搜索算法的步长有关,收敛速度与权值的初始值有关。
  5. 网络的结构设计(隐层的层数、隐层节点的个数等)无理论指导。
  6. 激活函数采用S型函数时,存在平坦区域即误差下降缓慢的区域,影响收敛速度。因此有大范围样本的时候,常常对输入样本进行归一化,使得数据分布在梯度下降较大的区域,加快其收敛速度。最终的输出也做相应处理。

目前改进的BP网络的学习算法有:消除样本输入顺序影响的改进算法、附加动量的改进算法、采用自适应调整参数的改进算法、使用弹性方法的改进算法等。
