HTML5 `<svg>`:

<svg> ：用来定义 SVG 图片。<svg> 提供了 width 和 height 两个属性来定义 SVG 图片的高度和宽度。

`<svg>`和 `<canvas>`的区别：

<svg> 和 <canvas> 都可以实现绘图、动画。

<svg> 是一种使用 XML 描述 2D 图形的语言；<canvas> 通过 JavaScript 来绘制 2D 图形。
<svg> 中属性改变时，浏览器可以重新呈现它，适用于矢量图，而 <canvas> 是逐像素进行渲染的，一旦图形被绘制完成，如果它的位置发生了变化，那么整个场景都需要重新绘制，更适合视频游戏等。
<svg> 可以为某个元素附加事件处理程序；而 <canvas> 不支持。
<canvas> 画图基于像素点，放大会失真； <svg> 绘制出来的都是矢量图，放大不会失真。

rect 矩形：

<rect>：绘制矩形。属性有：

x：定义矩形距离左边的距离。
y：定义了矩形距离上边的距离。
rx、ry：定义了矩形四个角的圆角效果。
opacity：定义了整个图形元素的不透明度。
fill：定义了矩形填充的颜色。
fill-opacity：定义了填充颜色的不透明度，值范围为 0 到 1。
stroke：定义了矩形的边线的颜色。
stroke-width：定义了矩形边线的宽度。
stroke-opacity：定义了边线颜色的不透明度，值范围为 0 到 1。

<svg width="400" height="400">
    <rect x="50" y="20" rx="20" ry="20" width="150" height="150" style="fill:yellow;stroke:purple;stroke-width:2"  />
</svg>

circle 圆形：

<circle>：绘制圆形。属性有：

cx、cy：定义圆心的坐标。如果没有提供 cx 和 cy 的值，则缺省圆心是 (0,0)。
r：定义圆的半径长度

<svg height="100" width="100">
    <circle cx="50" cy="50" r="40" stroke="black" stroke-width="3" fill="red" />
</svg>

ellipse 椭圆：

<ellipse >：绘制椭圆。属性有：

cx：定义椭圆的 x 坐。
cy：定义椭圆的 y 坐标。
rx：定义椭圆的横向半径。
ry：定义椭圆的纵向半径。

<svg height="400" width="400">
  <ellipse cx="200" cy="80" rx="100" ry="50" style="fill:yellow;stroke:purple;stroke-width:2" />
</svg>

line 直线：

<line >：绘制直线。属性有：

x1：定义了直线的 x 轴起始坐标。
y1：定义了直线的 y 轴起始坐标。
x2：定义了直线的 x 轴终止坐标。
y2：定义了直线的 y 轴终止坐标。

<svg height="200" width="200">
    <line x1="0" y1="0" x2="200" y2="200" style="stroke:rgb(255,0,0);stroke-width:2" />
</svg>

polyline 折线：

<polyline>：绘制直线。属性有：

points：定义各个点的坐标，x 和 y 坐标之间用逗号分别，多个坐标之间用空格分割。

<svg height="500" width="500">
    <polyline points="20,20 40,25 60,40 80,120 120,140 200,180" style="fill:none;stroke:black;stroke-width:3" />
</svg>

polygon 多边形：

<polygon>：绘制多边形。属性有：

points：定义各个点的坐标，x 和 y 坐标之间用逗号分别，多个坐标之间用空格分割。

<svg height="300" width="300">
  <polygon points="100,10 40,198 190,78 10,78 160,198" style="fill:lime;stroke:purple;stroke-width:5;fill-rule:nonzero;" />
</svg>

path 路径：

<path>：绘制路径。path 元素的形状是通过属性 d 来定义的，属性 d 的值是一个 命令+参数 的序列。

每一个命令都用一个关键字母来表示，跟在命令字母后面的是一个点的 x 轴和 y 轴坐标。当解析器解析完这一段字符后，就会去读下一段命令。

每一个命令都有两种表示方式，一种是用大写字母，表示采用绝对定位；另一种是用小写字母，表示采用相对定位，相对于上个移动距离。

因为属性 d 采用的是用户坐标系统，所以不需要表明单位。

直线命令:

M/m：moveTo，移动到的点的 x 轴和 y 轴的坐标。在使用 M 命令移动画笔后，只会移动画笔，但不会在两点之间画线。所以 M 命令经常出现在路径的开始处，用来指明从何处开始画。
L/l：lineTo，在两点之间画一条线段。
H/h：绘制平行线。
V/v：绘制垂直线。
Z/z：从当前点画一条线段到路径的起点。

// 从点 150,0 开始，连直线到点 75,200，然后连直线到点 225,200，最后闭合这个路径，连直线回到点 150,0:
<svg height="200" width="400">
  <path d="M150 0 L75 200 L225 200 Z" />
</svg>

曲线命令：

C/c：三次贝塞尔曲线，需要定义一个点和两个控制点，C x1 y1,x2 y2,x y，x1 y1 是起点的控制点，x2 y2 是终点的控制点，x y 是曲线的终点。

<svg width="500" height="500">
    <path d="M130 110 C 120 140, 180 140, 170 110" stroke="black" fill="transparent"/>
</svg>

在这里插入图片描述
2. Q/q：二次贝塞尔曲线，只需要一个控制点和一个终点坐标。Q x1 y1, x y ，x1 y1 用来确定起点和终点的曲线斜率。

<svg width="500" height="500">
    <path d="M10 80 Q 95 10 180 80" stroke="black" fill="transparent"/>
</svg>

在这里插入图片描述
3. A/a：弧形。A rx ry x-axis-rotation large-arc-flag sweep-flag x y，前两个参数分别是 x 轴半径和 y 轴半径；第三个参数 x-axis-rotation 表示 x 轴的旋转角度；第四个参数 large-arc-flag 表示角度大小，1表示大角弧度，大于 180 度；0 表示小角弧度，小于 180 度；第五个参数 sweep-flag 表示弧线方向，0 表示从起点到终点沿逆时针画弧，1 表示从起点到终点沿顺时针画弧；第六个参数 x 表示弧线终点 x 坐标；第七个参数 y 表示弧线终点 y 坐标。

<svg width="500" height="500">
    <path d="M100 0 A100 100 0 0 1 200 100 " stroke="lime" stroke-width="3" fill-opacity="0.5" />
</svg>

在这里插入图片描述

text 文本：

<text></text>：绘制文本。属性有：

fill：填充色，默认为黑色。
stroke：描边的颜色，默认为黑色。
stroke-width：描边线条的宽度。
stroke-linecap：线条末尾的样式，默认为为 butt。属性值有 butt、round 圆角、square 方形。
stroke-linejoin：路径拐角的形状，默认值为 miter。属性值有 miter、round 光滑连接、beve 折线连接。
opacity：不透明度 0~1，可以设置填充的 fill-opacaty，也可以设置描边的stroke-opacity。

<svg width="500" height="500">
    <rect x="100" y="100" rx="20" ry="20" width="300" height="300" style="fill:#fff;stroke:#000000;stroke-width:3;" />
    <circle cx="175" cy="200" r="30" stroke="#000000" stroke-width="3" fill="#fff" />
    <circle cx="325" cy="200" r="30" stroke="#000000" stroke-width="3" fill="#fff" />
    <circle cx="190" cy="210" r="10" stroke="#000000" fill="#000000" />
    <circle cx="340" cy="210" r="10" stroke="#000000" fill="#000000" />
    <polygon points="250 250,280 310,235 310,250 250" style="fill:#fff;stroke:#000000;stroke-width:3;fill-rule:evenodd  ;" />
    <ellipse cx="260" cy="350" rx="40" ry="15" style="fill:#fff;stroke:#000000;stroke-width:3;" />
    <polygon points="110 100,130 40,180 90,250 20,310 90,360 40,390 100" />
    <text x="200" y="440">放臭屁的阿臭子</text>
</svg>

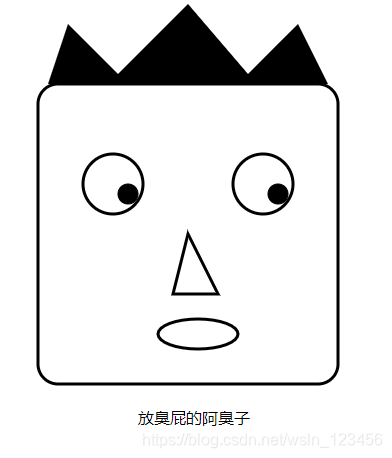

在这里插入图片描述
