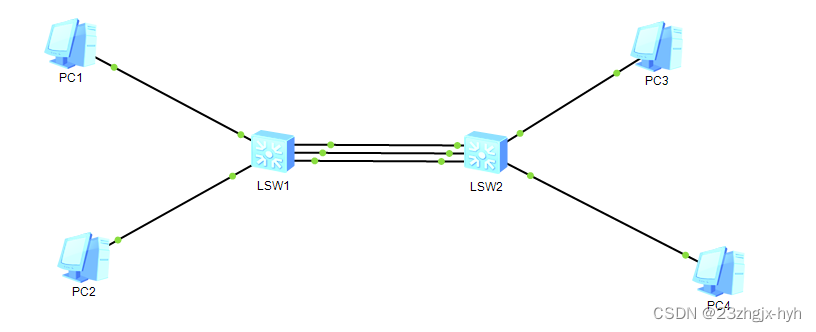

链路聚合手工模式

LSW1交换机配置

<Huawei>sys    //进入系统视窗
[Huawei]undo info-center enable    //关闭输出信息
[Huawei]sysname LSW1    //改名
[LSW1]interface Eth-Trunk 1    //创建Eth-Trunk 1接口
[LSW1-Eth-Trunk1]trunkport GigabitEthernet 0/0/1 to 0/0/3
//将g0/0/1到g0/0/3加入到Eth-Trunk 1
[LSW1-Eth-Trunk1]quit    //退出
[LSW1]vlan batch 10 20    //创建vlan10 20
[LSW1]interface g0/0/4    //进入到g0/0/4接口
[LSW1-GigabitEthernet0/0/4]port link-type access    //设置access模式
[LSW1-GigabitEthernet0/0/4]port default vlan 10    //将接口分配给vlan10
[LSW1-GigabitEthernet0/0/4]quit    //退出
[LSW1]interface g0/0/5    //进入g0/0/5接口
[LSW1-GigabitEthernet0/0/5]port link-type access    //设置access模式
[LSW1-GigabitEthernet0/0/5]port default vlan 20    //将接口分配给vlan20
[LSW1-GigabitEthernet0/0/5]quit    //退出
[LSW1]interface Eth-Trunk 1    //配置接口
[LSW1-Eth-Trunk1]port link-type trunk
[LSW1-Eth-Trunk1]port trunk allow-pass vlan 10 20    //允许vlan10和vlan20通过
[LSW1-Eth-Trunk1]quit
[LSW1]interface Eth-Trunk 1    //配置接口
[LSW1-Eth-Trunk1]load-balance src-dst-mac
 //配置负载分担方式基于源mac地址和目的mac地址进行Hash计算选择路径
[LSW1-Eth-Trunk1]quit
[LSW1]display Eth-Trunk 1    //检查创建的Eth-Trunk
[LSW1]display interface Eth-Trunk 1    //查看Eth-Trunk的带宽

LSW2交换机配置

<Huawei>sys    //进入系统视窗
[Huawei]undo info-center enable    //关闭输出信息
[Huawei]sysname LSW2    //改名
[LSW2]interface Eth-Trunk 1    //创建Eth-Trunk 1接口
[LSW2-Eth-Trunk1]trunkport GigabitEthernet 0/0/1 to 0/0/3
//将g0/0/1到g0/0/3加入到Eth-Trunk 1
[LSW2-Eth-Trunk1]quit    //退出
[LSW2]vlan batch 10 20    //创建vlan10 20
[LSW2]interface g0/0/4    //进入到g0/0/4接口
[LSW2-GigabitEthernet0/0/4]port link-type access    //设置access模式
[LSW2-GigabitEthernet0/0/4]port default vlan 10    //将接口分配给vlan10
[LSW2-GigabitEthernet0/0/4]quit
[LSW2]interface g0/0/5    //进入g0/0/5接口
[LSW2-GigabitEthernet0/0/5]port link-type access    //设置access模式
[LSW2-GigabitEthernet0/0/5]port default vlan 20    //将接口分配给vlan20
[LSW2-GigabitEthernet0/0/5]quit
[LSW2]interface Eth-Trunk 1    //配置接口
[LSW2-Eth-Trunk1]port link-type trunk
[LSW2-Eth-Trunk1]port trunk allow-pass vlan 10 20    //允许vlan10和vlan20通过
[LSW2-Eth-Trunk1]quit
[LSW2]interface Eth-Trunk 1    //配置接口
[LSW2-Eth-Trunk1]load-balance src-dst-mac
 //配置负载分担方式基于源mac地址和目的mac地址进行Hash计算选择路径
[LSW2-Eth-Trunk1]
