Android - Create an arrow shape

最新推荐文章于 2024-08-18 03:50:34 发布

原创最新推荐文章于 2024-08-18 03:50:34 发布 · 1.1k 阅读

2 ·

CC 4.0 BY-SA版权

文章标签：

#Android #Shape #xml #Arrow

android 专栏收录该内容

13 篇文章

订阅专栏

这篇博客介绍了如何在Android中使用XML创建一个向右的箭头形状。通过结合layer-list、shape元素和旋转角度，作者详细阐述了实现箭头形状的过程，包括设置不同角度的线段来形成直角。此外，还提到了可能的扩展，如使用Vector Drawables和自定义View，并提供了相关学习资源。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

实现思路

我希望通过layer-list中添加两个item，并旋转45度，形成一个直角箭头的形状。

学习`Layer List`图层列表

首先学习layer-list的用法，根据Layer List的官方指南，知道<layer-list>是根元素，其中<item>是子元素。绘制的逻辑是：

列表中的每个可绘制对象按照列表的顺序绘制，列表中的最后一个可绘制对象绘于顶部。每个可绘制对象由单一<layer-list>元素内的<item>元素表示。

<item>的说明和属性也可以在指南中查阅，其中需要理解的一句话：

默认情况下，所有可绘制项都会缩放以适应包括视图的大小。因此，将图像放在图层列表中的不同位置可能会增大视图的大小，并且有些图像会相应地缩放。

指南中提到避免缩放的方法，用<bitmap>+对不需要缩放的项目（例如"center"）定义重力。

学习`Shape Drawable`形状可绘制对象

官方指南Shape Drawable，可以查阅到<shape>这个元素的各种属性。

学习`Animation Resources`中的`<rotate>`元素

官方指南Tween animation中可以查阅<rotate>的属性。

实现

我现在实现一个黑色的向右的箭头

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
    <item>
        <shape>
            <solid android:color="@android:color/transparent" />
            <size
                android:width="2dp"
                android:height="50dp" />
        </shape>
    </item>

    <item android:bottom="20dp">
        <rotate android:fromDegrees="-45">
            <shape>
                <solid android:color="@android:color/black" />
                <corners
                    android:bottomLeftRadius="0dp"
                    android:bottomRightRadius="0dp"
                    android:radius="1dp" />
            </shape>
        </rotate>
    </item>

    <item android:top="20dp">
        <rotate android:fromDegrees="44.5">
            <shape>
                <solid android:color="@android:color/black" />
                <corners
                    android:radius="1dp"
                    android:topLeftRadius="0dp"
                    android:topRightRadius="0dp" />
            </shape>
        </rotate>
    </item>
</layer-list>

<solid>
用于填充形状的纯色。
属性：
android:color
颜色。应用于形状的颜色，以十六进制值或颜色资源表示。
<corners>
为形状产生圆角。仅当形状为矩形时适用。
属性：
android:radius
尺寸。所有角的半径，以尺寸值或尺寸资源表示。对于每个角，这会被以下属性覆>盖。
android:topLeftRadius
尺寸。左上角的半径，以尺寸值或尺寸资源表示。
android:topRightRadius
尺寸。右上角的半径，以尺寸值或尺寸资源表示。
android:bottomLeftRadius
尺寸。左下角的半径，以尺寸值或尺寸资源表示。
android:bottomRightRadius
尺寸。右下角的半径，以尺寸值或尺寸资源表示。
注：（最初）必须为每个角提供大于 1 的角半径，否则无法产生圆角。如果希望特>定角不要倒圆角，解决方法是使用 android:radius 设置大于 1 的默认角半径，然后>使用实际所需的值替换每个角，为不希望倒圆角的角提供零（“0dp”）。
android:top
整型。顶部偏移（像素）。
android:bottom
整型。底部偏移（像素）。
android:fromDegrees
Float. Starting angular position, in degrees.
浮点型。开始的角度位置，以度数为单位。

其中第一个<item>是用来限制下面两个<item>的范围，是一条竖直的直线；
第二个<item>逆时针旋转45度，对应了箭头的上半部分，是一条直线；
第三个<item>顺时针旋转45度，对应了箭头的下半部分，也是一条直线；
为了使得两根直接相交并形成一个对角，对第二个<item>也就是上半部分设置属性android:bottom=20dp，对第三个<item>也就是下半部分设置属性android:top=20dp，这样就会发现出现了直角，但是贴合的不是非常严谨，所以微调一下旋转的角度，我选择把第三个<item>改成了44.5度。

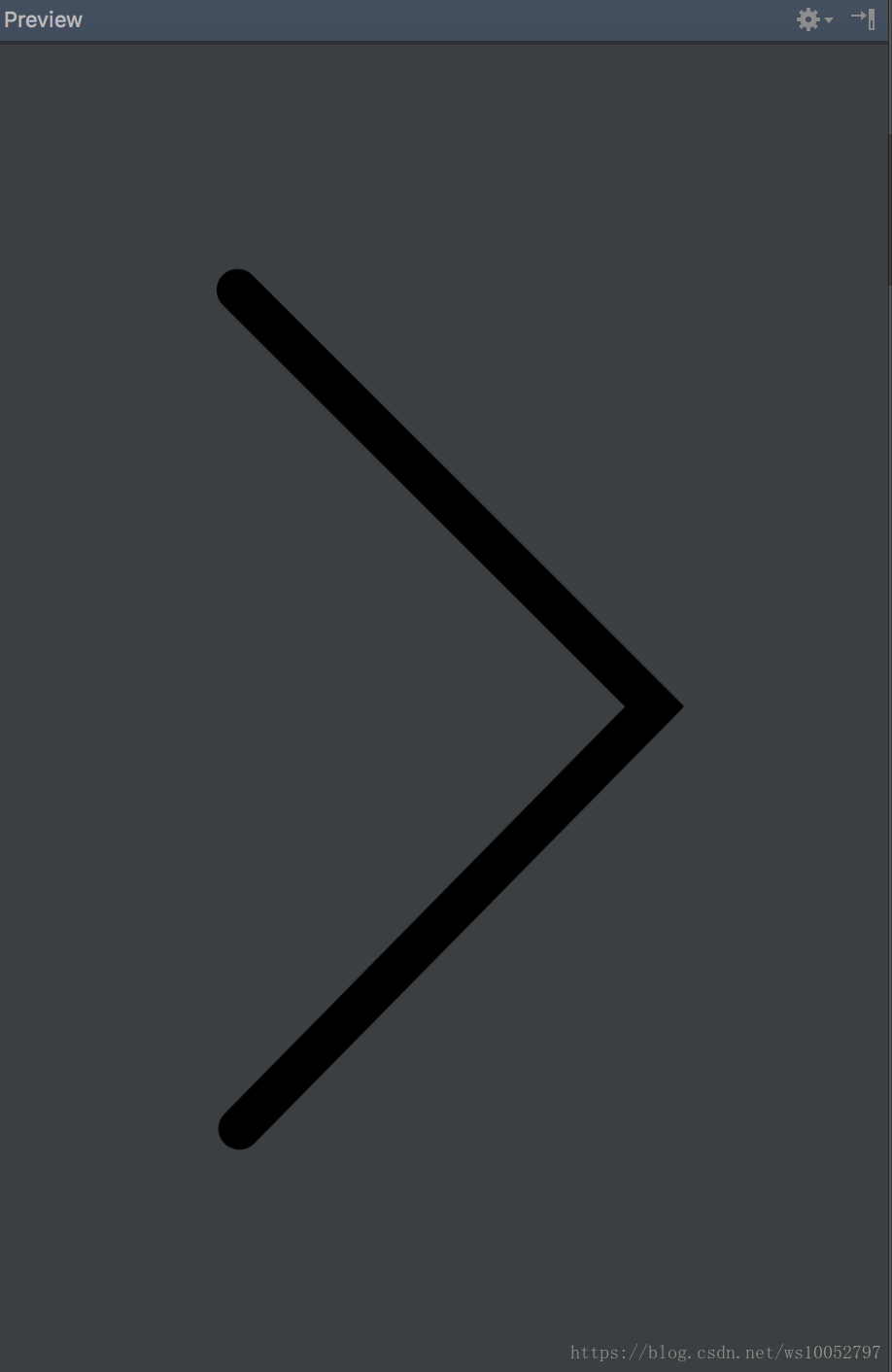

效果图

引用shape

设置固定的宽高

  <ImageView
            android:layout_width="25dp"
            android:layout_height="25dp"
            android:src="@drawable/shape_arrow_right_black" />

参考资料

[1] how to create a right facing arrow (chevron) using XML shapes in android?

总结

其实也就是一个图就解决的问题，但至少学习了一些东西，在学习的过程中，注意到其他一些知识点，需要进一步学习，比如：
- DrawerArrowDrawable Android经典的抽屉菜单变成返回图形
- 除了dp px sp 还有其他Dimens
- 思考了一下，如果需要扩展向上向下的箭头，那么第一个<item>就应该是一条水平的直线了
- 参考资料中的答案提到了 vector asset，需要继续看 Vector Drawables Overview，SVG 取代PNG等内容
- 参考资料中的答案同时提到了自定义View ArrowView，有时间需要实现一下
- 参考资料同时提到了PathDrawable，官方也有一个PathShape，还有RoundRectShape，还可以看一下Drawable Overview，甚至，都可以去学一下Displaying Graphics with OpenGL ES，毕竟Images and Graphics指南有很多很多还没看。不得不说，这个参考资料每个答案都是精华。
