0082-整合ELK统一存储与查询

1. 背景

开启Sleuth以后，我们就可以获取请求的链路日志，但是这些日志都是存储在各个微服务的文件系统上，对查询分析不方便，需要通过ELK来帮我们解决这些事

2. ELK组成

1. ElasticSearch：分布式搜索引擎，快速搜索查找
2. Logstash：对日志搜集过滤，统一存储
3. Kibana：提供web查询页面

3. 日志架构

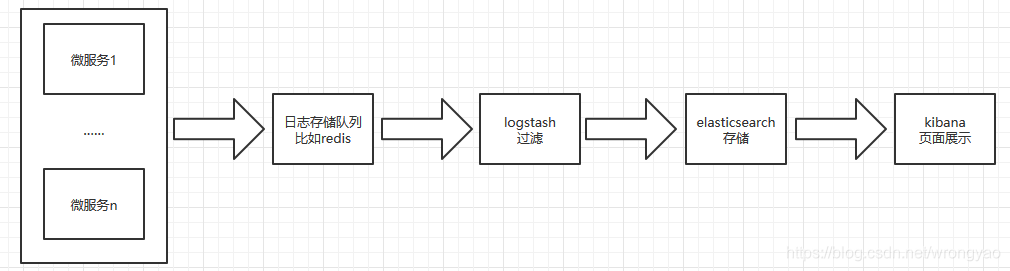

所有微服务产生的日志放入队列中，Logstash从队列中获取日志进行过滤输出到ElasticSearch中，最后由Kibana做展示

4. 搭建

4.1 统一日志输出

将微服务产生的日志统一输送到队列中，以便后续Logstash来消费，这边使用Redis做队列，因为Logstash的标配就是Redis

4.1.1 pom依赖

<dependency>
    <groupId>com.cwbase</groupId>
    <artifactId>logback-redis-appender</artifactId>
    <version>1.1.5</version>
</dependency>

4.1.2 logback.xml配置

规范化日志输出，与指定存储队列,这边使用redis

<?xml version="1.0" encoding="UTF-8"?>
<configuration>
    <appender name="CONSOLE" class="ch.qos.logback.core.ConsoleAppender">
        <Target>System.out</Target>
        <encoder>
            <pattern>[%d{HH:mm:ss}][%t][%p][%c]-%m%n</pattern>
        </encoder>
        <filter class="ch.qos.logback.classic.filter.ThresholdFilter">
            <level>info</level>
        </filter>
    </appender>
    <appender name="LOGSTASH" class="com.cwbase.logback.RedisAppender">
        <source>boot-sleuth</source>
        <type>dev</type>
        <host>127.0.0.1</host>
        <key>logstash:redis</key>
        <tags>dev</tags>
        <mdc>true</mdc>
        <location>true</location>
        <callerStackIndex>0</callerStackIndex>
    </appender>

    <root level="info">
        <appender-ref ref="CONSOLE"/>
        <appender-ref ref="LOGSTASH"/>
    </root>
</configuration>

4.1.3 redis日志查看

127.0.0.1:6379> keys *
1) "logstash:redis"
127.0.0.1:6379> type logstash:redis
list
127.0.0.1:6379> LRANGE logstash:redis 0 1
1) "{\"source\":\"boot-sleuth\",\"host\":\"PC-201808271158\",\"path\":null,\"type\":\"dev\",\"tags\":[\"dev\"],\"message\":\"Refreshing org.springframework.context.annotation.AnnotationConfigApplicationContext@7d20d0b: startup date [Sat Apr 11 23:38:26 CST 2020]; root of context hierarchy\",\"@timestamp\":\"2020-04-11T23:38:26.802+0800\",\"logger\":\"org.springframework.context.annotation.AnnotationConfigApplicationContext\",\"level\":\"INFO\",\"thread\":\"main\",\"level\":\"INFO\",\"location\":{\"class\":\"org.springframework.context.support.AbstractApplicationContext\",\"method\":\"prepareRefresh\",\"file\":\"AbstractApplicationContext.java\",\"line\":\"588\"}}"
2) "{\"source\":\"boot-sleuth\",\"host\":\"PC-201808271158\",\"path\":null,\"type\":\"dev\",\"tags\":[\"dev\"],\"message\":\"JSR-330 'javax.inject.Inject' annotation found and supported for autowiring\",\"@timestamp\":\"2020-04-11T23:38:27.580+0800\",\"logger\":\"org.springframework.beans.factory.annotation.AutowiredAnnotationBeanPostProcessor\",\"level\":\"INFO\",\"thread\":\"main\",\"level\":\"INFO\",\"location\":{\"class\":\"org.springframework.beans.factory.annotation.AutowiredAnnotationBeanPostProcessor\",\"method\":\"<init>\",\"file\":\"AutowiredAnnotationBeanPostProcessor.java\",\"line\":\"153\"}}"

4.2 ElasticSearch安装

4.2.1 下载路径

下载路径

4.2.2 配置环境变量

D:\elasticsearch-7.6.2\bin

4.2.3 启动

elasticsearch.bat

4.3 Kibana安装

4.3.1 下载路径

下载路径

4.3.2 配置环境变量

D:\kibana-7.6.2\bin

4.3.3 启动

kibana.bat

4.4 Logstash安装

Logstash参考

4.4.1 下载路径

下载路径

4.4.2 配置环境变量

D:\logstash-7.6.2\bin

4.4.3 修改配置文件

D:\logstash-7.6.2\config在这个文件新建logstash.conf文件

input {
	redis {
		data_type => "list"  #存储类型
		type => "redis-input"
		key => "logstash:redis"#key值，后面要与spring boot中key保持一致
		host => "127.0.0.1"
		port => 6379
		threads => 5 #启动线程数量
		codec => "json"
	}
}

output {
	elasticsearch {
		hosts => ["localhost:9200"]
		index => "springboot-elk" #index是定义将过滤后的日志推送到Elasticsearch后存储的名字
	}
	stdout { codec => rubydebug}  #是否在控制台打印
}

4.4.4 启动

logstash -f D:\logstash-7.6.2\config\logstash.conf

4.5 Kibana界面配置

1. 访问http://localhost:5601

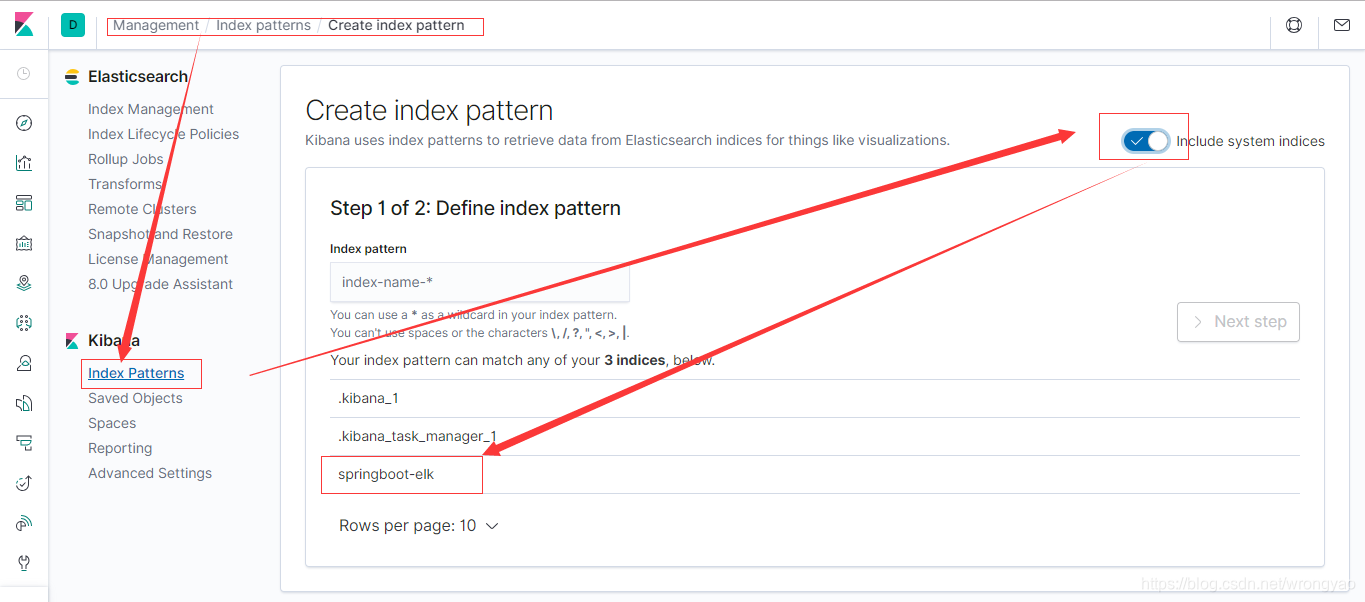

2. 在Management页签添加Index Patterns

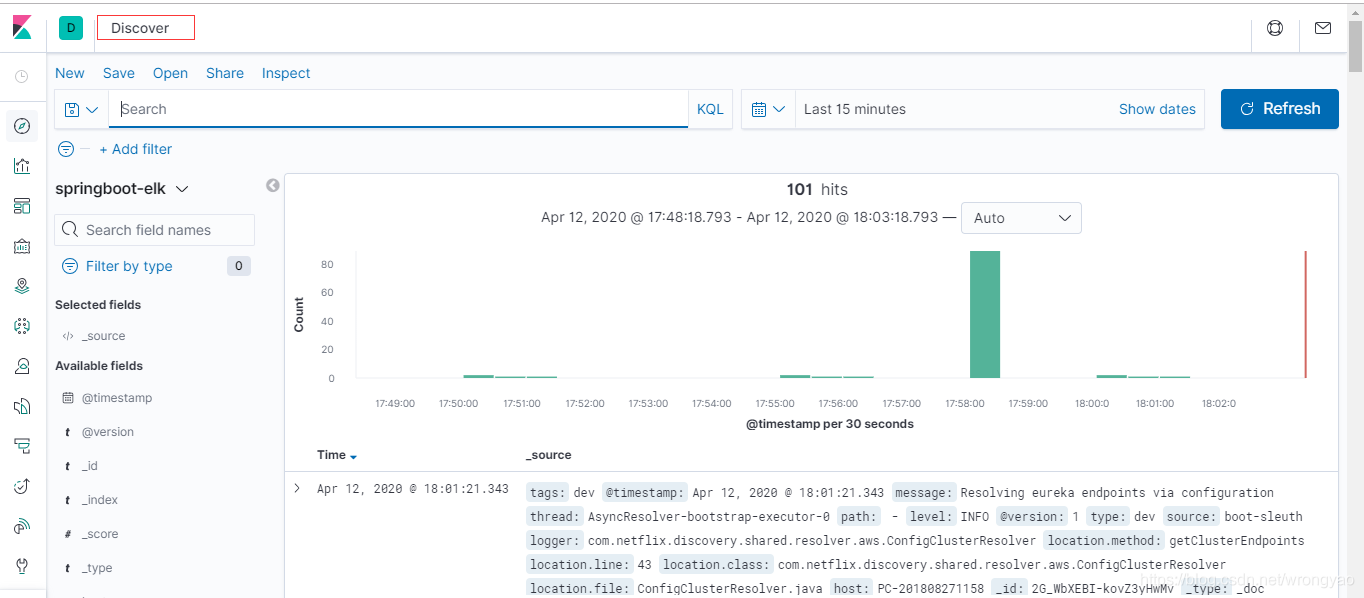

3. 在Discover页签查看日志信息

4. 用户可以在这里搜索某个TraceId的日志或者某个SpanId的日志，可以追踪链路
