《SeqSLAM: Visual Route-Based Navigation for Sunny Summer Days and Stormy Winter Nights》论文及代码解读（二）

内容

本篇博客介绍论文原理，上篇博客介绍论文相关代码
《SeqSLAM: Visual Route-Based Navigation for Sunny Summer Days and Stormy Winter Nights》论文及代码解读（一）

介绍

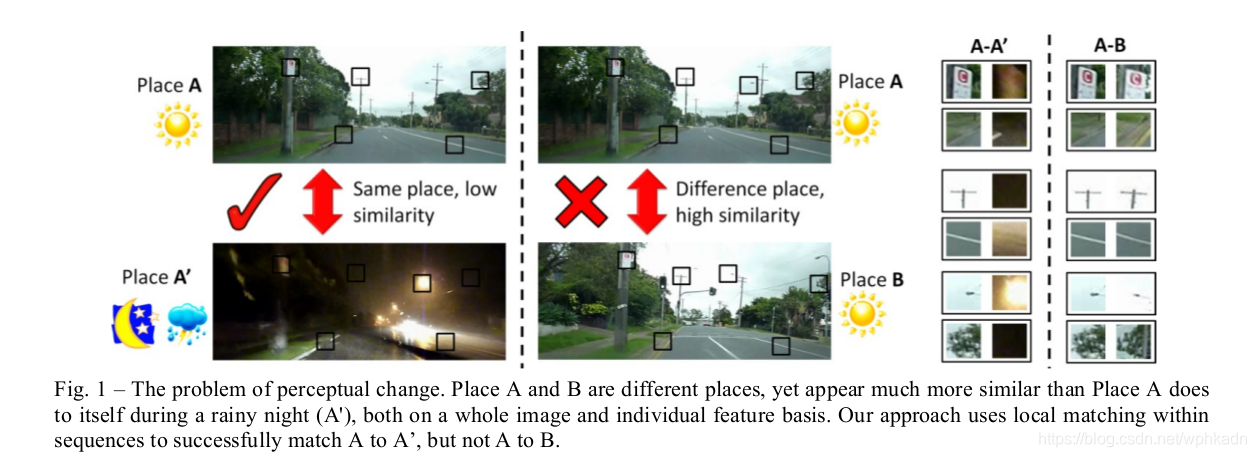

SeqSLAM 是2012年两位澳大利亚的IEEE fellow提出来的，Michael J. Milford, Member, IEEE, Gordon. F. Wyeth, Member, IEEE。是当时第一个在极端环境变化下还能实现的基于视觉的定位系统，“this is the first time vision-based localization has been demonstrated across extreme environmental change.”

其代码地址在github上可以找到：
c++版本： https://github.com/subokita/OpenSeqSLAM (年代久远，需要修改)
MATLAB版本： https://github.com/OpenSLAM-org/openslam_openseqslam （无需修改）

目标

通过给出同一个地点，不同季节拍摄的若干照片，使用seqSLAM算法找出与在季节A的第i张图具有相同地点的位于季节B的第j张图。

数据集中不同季节内的照片数量一致，且不同季节相同编号的图片对应同一个地点。
正确的算法结果应该给出相同的编号。

原理

• 预处理

1. 图片原为 64×32(宽×高)大小，单通道样图。
2. 选取 rect或称cell 为8*8大小，那么一幅图就有8×4个cell。 在 每一个cell内执行normalize操作，即
   $D^{\prime }=\frac{D-D_{mean}}{D_{std}}$

• DifferenceMatrix 计算

3. 有了上面normalization后的图片，将第1个季节的第i张新图像减去第2个季节的第j张新图像，同时计算i与j的元素差值总和，从而获得一个 n×m的差异矩阵。 n是第1个季节的图片数量，m是第2个季节的图片数量

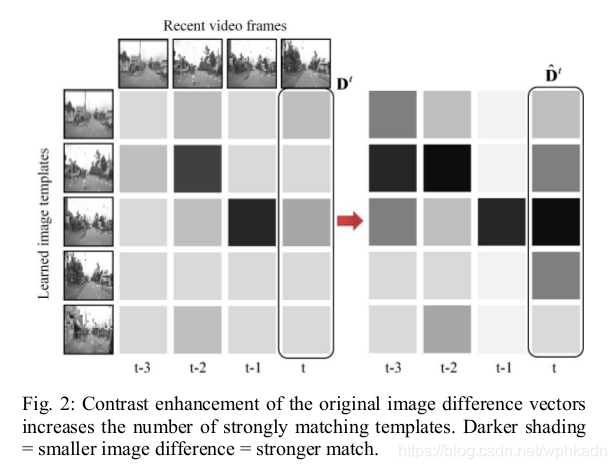

4. 执行类似于预处理的normalize操作 ，获得新的DifferenceMatrix
   $D^{\prime }=\frac{D-D_{mean}}{D_{std}}$


• 匹配结果

5. 即对第一个季节的每张图片，找出对应的第2个季节中的图片。

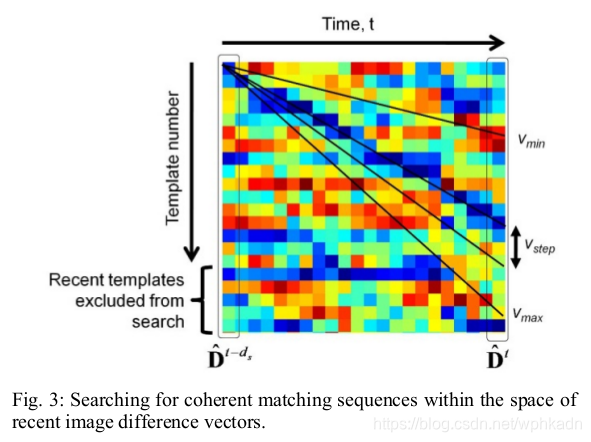

6. 先设定寻找范围，即按照最小速度到最大可能速度之间的图片来寻找对应的结果。假设要找N对应的图片，寻找的范围为图中两条射线之间的像素，但是横向长度收到参数ds限制，同时起点为N+i-ds/2，终点为N+i+ds/2。寻找的纵向宽度为$V_{min}:V_{max}$的宽度, i第二个季节的图片序号。

7. 计算分数
   论文计算第N张图与第2个季节每一张图片（设为i）的分数。score(i)为DifferenceMatrix在上面所述范围内的差异总和。

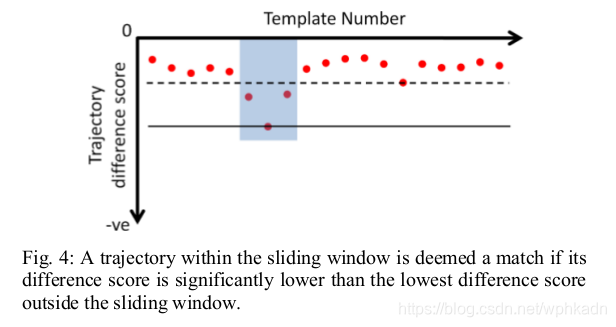

8. 获取最小分数所在索引index及其值$S_1$，同时将该索引附近范围（即index-RWindow 到 index+RWindow之间）从score中除去，计算score剩下值中的最小值作为第score的第2小值$S_2$。
9. 最终得分为$S=\frac{S_1}{S_2}$，同时将min_index + matching_dist / 2作为匹配到的图片的索引

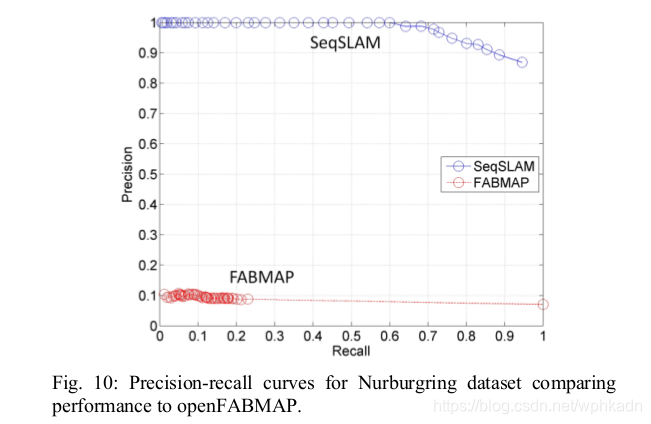

10. 将$S$大于$${}_{threshold}$的结果去掉，得到最终结果，并获得precision-recall曲线。


Tips

经过对相关研究者的询问，有一些知识需要说明:
1.并不是说夏季和冬季序号完全一致才能算作正确，而是需要在正确的标签附件设定一定的阈值，在阈值范围内均可认为正确。
2.多读论文才能了解这个领域
3.感谢白学长
