如何解析Port Configuration for HDA Audio？

HDA Audio codec是如何去宣告 NB 或者 MB 在audio I/O 需要那些硬體的設定?  這些設定就需要經由 port configuration來決定需要那些port 做那些事情.

ODM/OED在決定NB或者MB Spec, 就會決定需要 Digital Microphone/Internal Speaker/Headphone port/External Microphone port…等等這些需求. HDA Codec 有定義這些 configuration 需要依據以下Spec 來去讓BIOS對系統宣告.

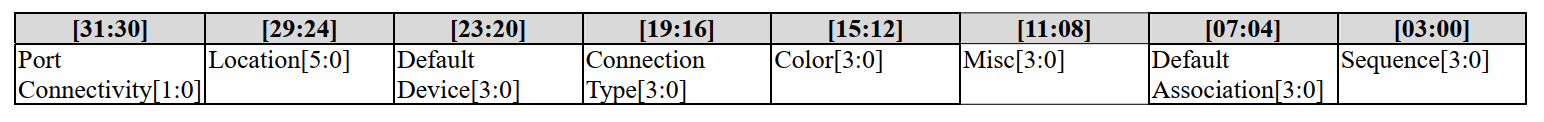

假設我們以Codec Vendor 給的 NID 0x21 = 03211020 這個一個範例來解析這一串32bit 到底在做那些事情.

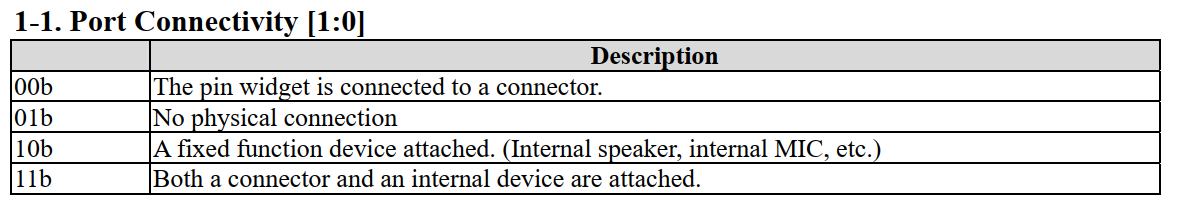

Port Connectivity [1:0] : 主要是看你這個port 是否有實體接到connector 或者是接到內部看不到的connector…等等. 以我們範例 0 表示有實體connector.

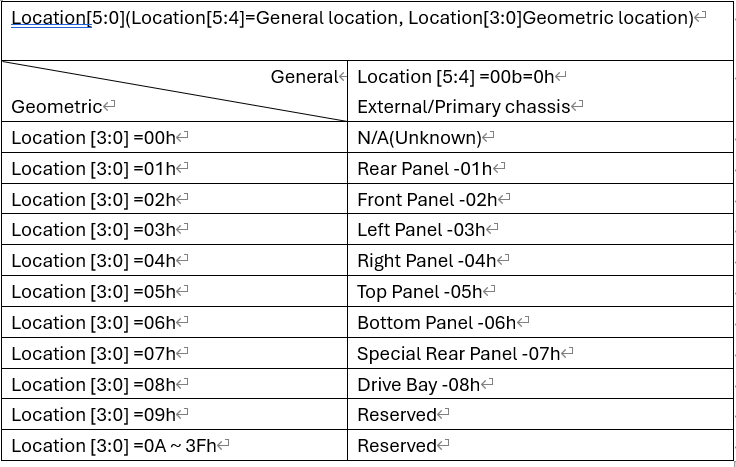

Location[5:0] : 這邊是指你現在需要定義的port是在NB或者MB那一個位置, 以我們的範例 3 那就是表示他在左邊.

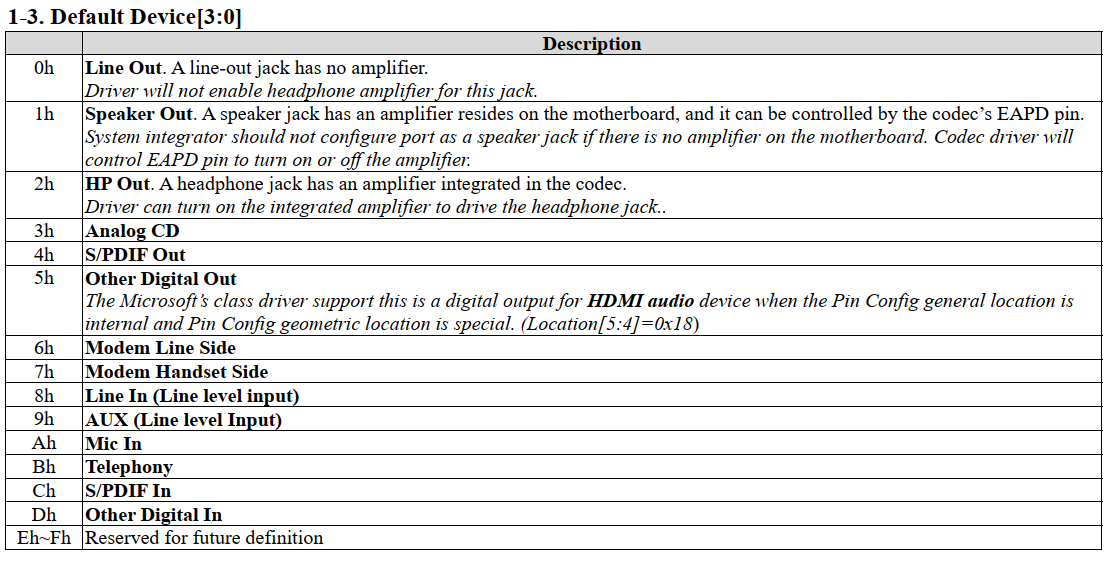

Default Device [3:0] : 這邊是指這個NID 0x21需要將它設定為哪一種device. 依我們的範例來說是2 那表示這個NID 0x21 被拿來定義為Headphone out port.

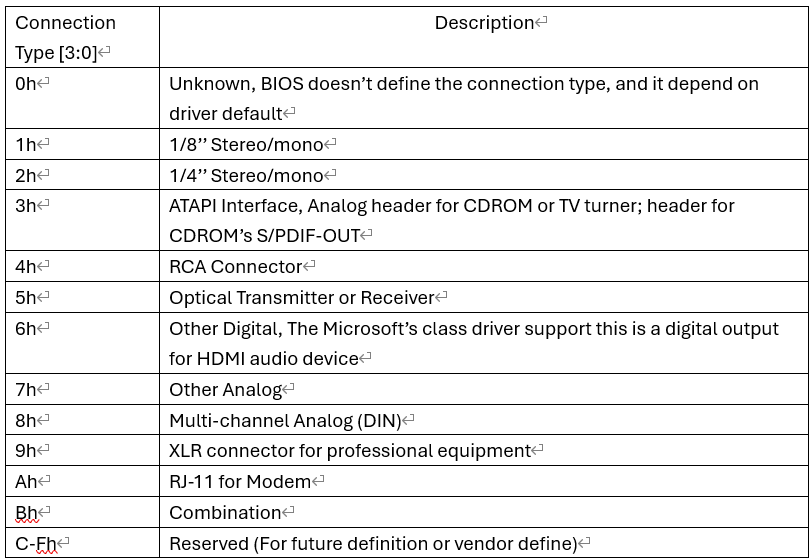

Connection Type [3:0]: 這邊是指實體接出去的是甚麼類型的connector. 依據我們的範例 1 表示為 1/8’’的實體Audio Jack.

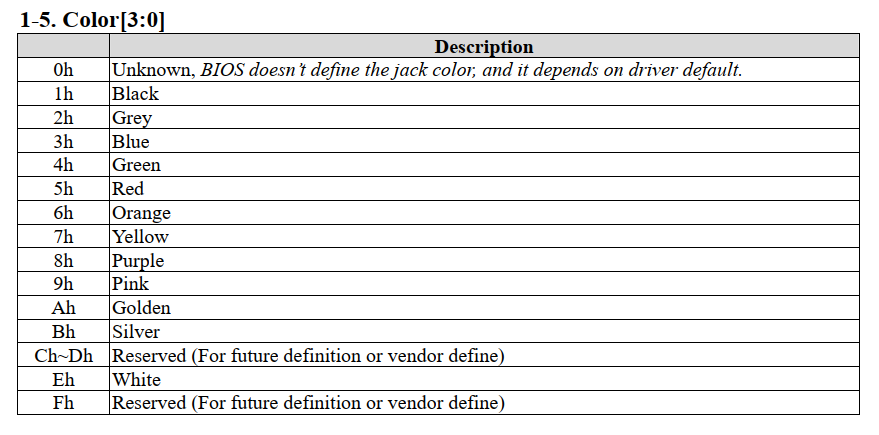

Color [3:0]: 在這邊是表示現在需要顯示在GUI上面的connector顏色, 以我們的範例來解釋 1 表示之後你呈現在GUI的Jack connector 會是黑色的.

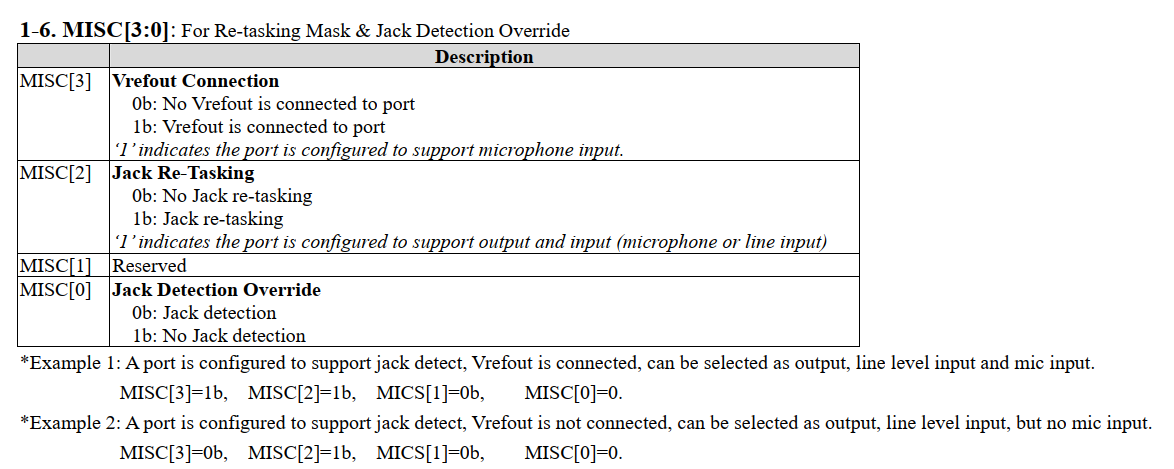

Misc [3:0]: 這邊是用來表示有沒有支援Microphone偏壓/這個port有沒有要當成input/output共用以及要不要支援Jack實體的Jack detection行為..等等. 根據我們的範例 0 表示這個Jack port 只是有support JD. 其他偏壓或者當成Re-Tasking這些都沒有定義.

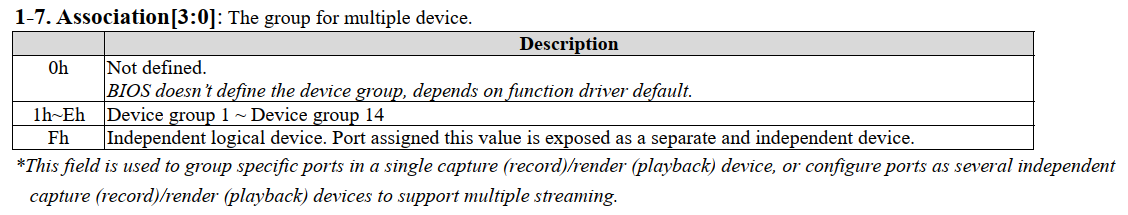

Association [3:0]: 這邊用來表示這個port看是要設定成group或者是 independent device. 以我們的範例來說 2 表示目前我們將這個port 設定成 Group 2

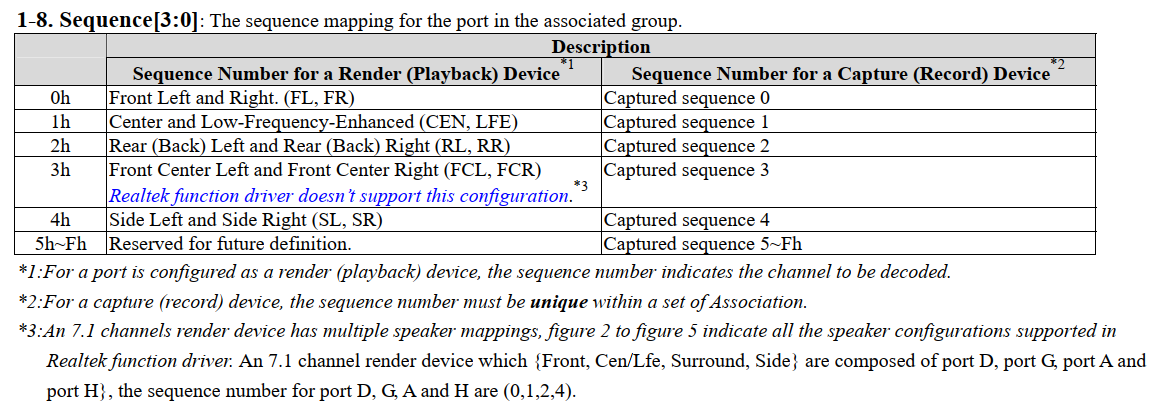

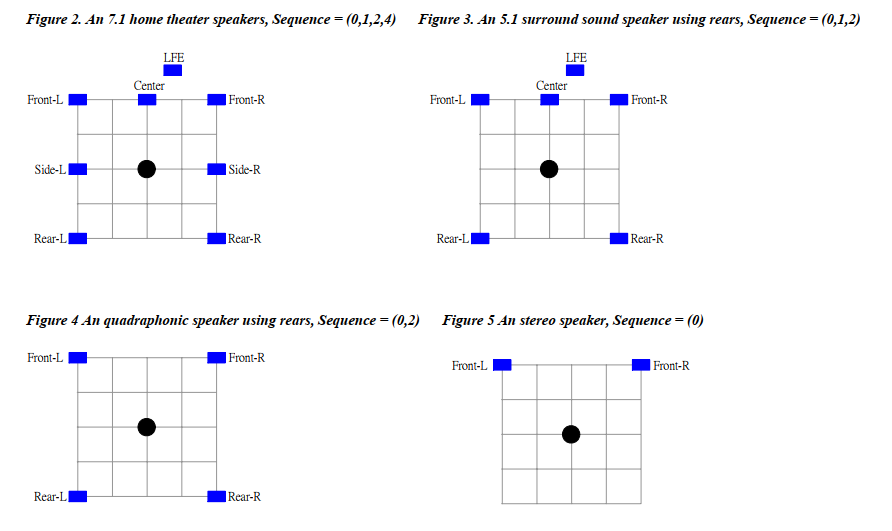

Sequence [3:0]: 這邊是用來表示對應到的2ch/4ch/5.1ch/7.1ch形式, 依據我們的範例 0 那表示機種顯示是為2ch 的設定.

經由以上針對Codec verb-table 裡面的 Pin configuration 簡易解釋下, 相信這樣多少會對我們如何在PC上面去定義Audio的configuration 會有些幫助以及了解.
