如何查看STM32 勘误手册（Errata）

STM32勘误表：是为了解决现有STM32芯片中和文档中的存在问题和遗漏而编写。

众所周知，每一颗芯片从最初发布到最终的稳定版本，都需要经历好几个版本，每一个版本之间又有怎样的差异？我们如何来查看芯片的版本？如何查看已知芯片的问题？如何查看该问题是否有解决方案？以STM32G070XX为例，以上问题将一一解答。

首先从ST官网下载数据手册和勘误手册：
https://www.st.com/en/microcontrollers-microprocessors/stm32g070cb.html#documentation（该链接包含该型号所有文档资料：数据手册，参考手册（寄存器资料），勘误手册，编程手册，应用文档等）

数据手册：

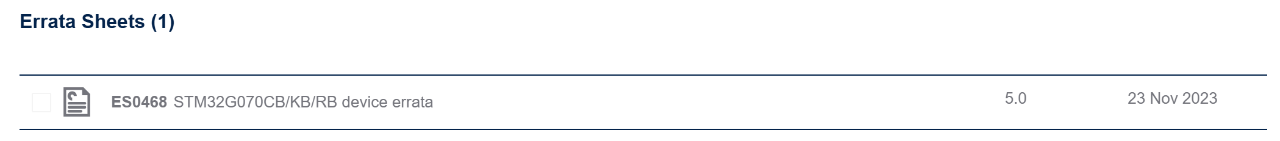

勘误手册：

可以通过两种方法查看芯片版本：

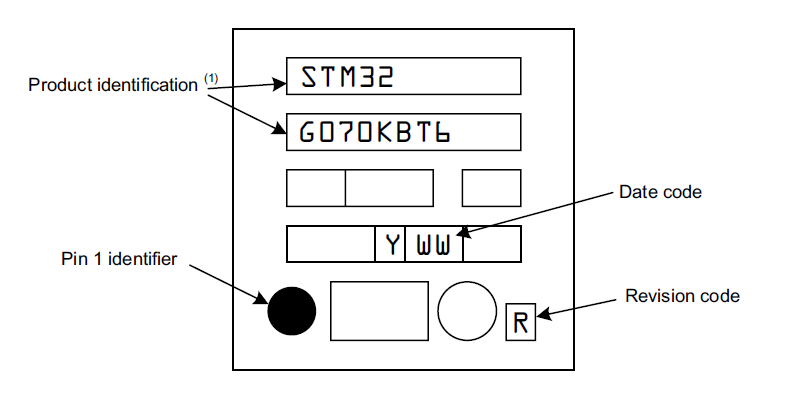

1. 通过芯片的丝印，说明如下（Datasheet P89有说明）：

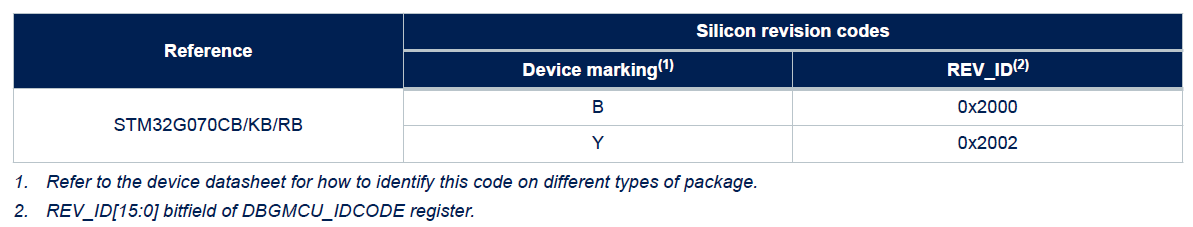

2. 通过读取MCU寄存器获取芯片版本，以STM32G070XX举例说明，参考勘误手册P1：
通过读取REV_ID寄存器，如果读取数据为0x2000，该芯片版本为B版本；如果读取数据为0x2002，则该芯片版本为Y版本。

在勘误手册第二页中，列举了下面勘误手册的几个情况：

A = limitation present, workaround available 存在限制，有解决方案；

N = limitation present, no workaround available 存在限制，无解决方案

P = limitation present, partial workaround available 存在限制，可解决部分。

“-” = limitation absent 无限制

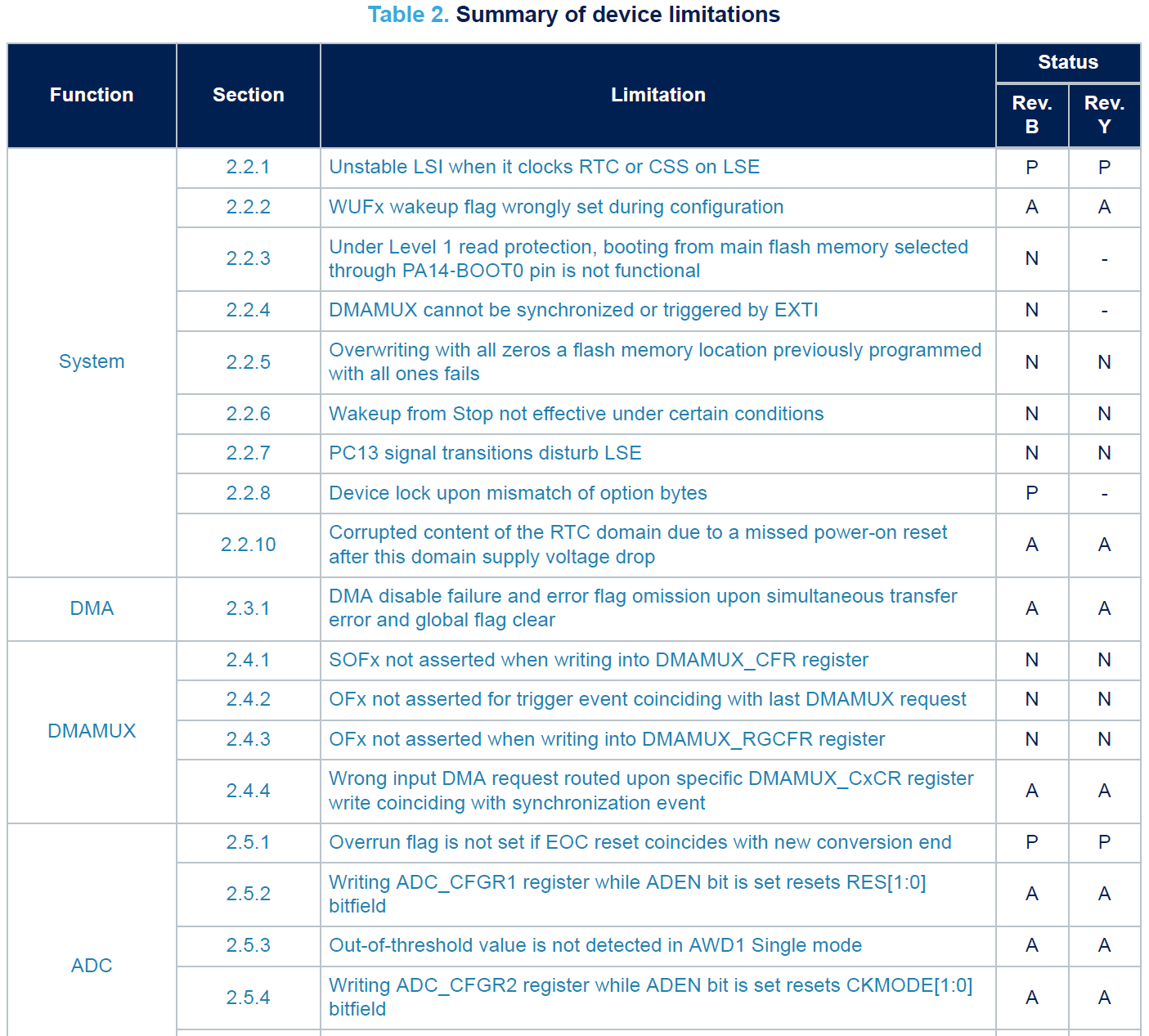

从问题的清单的列表可以看到，所有的问题分不同的版本，也分成不同等级的解决方案（如上解释：A，N，P，“-”），如果某版本有问题，但是有解决方案，会显示“A”；如果某版本有问题，无解决方案，则会显示“N”；如果某版本有问题，有部分解决方案，则显示“P”；如果已经彻底解决了该问题，则会出现“-”。

整个勘误表会按照功能再分条描述具体的问题，可以先通过Summary 查找问题，再找到对应的具体问题看详细描述。

以System（2.2）的问题Unstable LSI when it clocks RTC or CSS on LSE（2.2.1）举例说明：

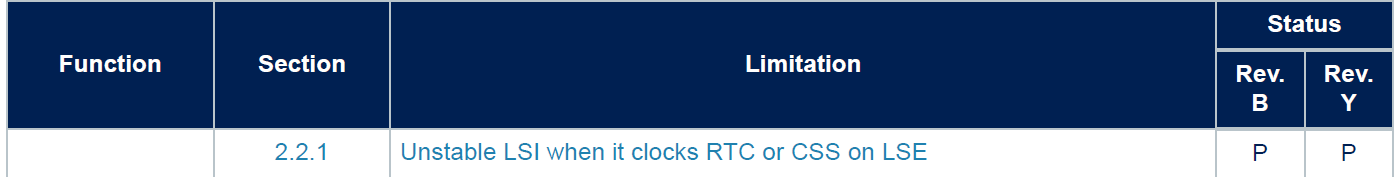

1.该问题在芯片B版本和V版本中均显示“P”，表示两个芯片版本中都存在该问题，但是有解决方案。

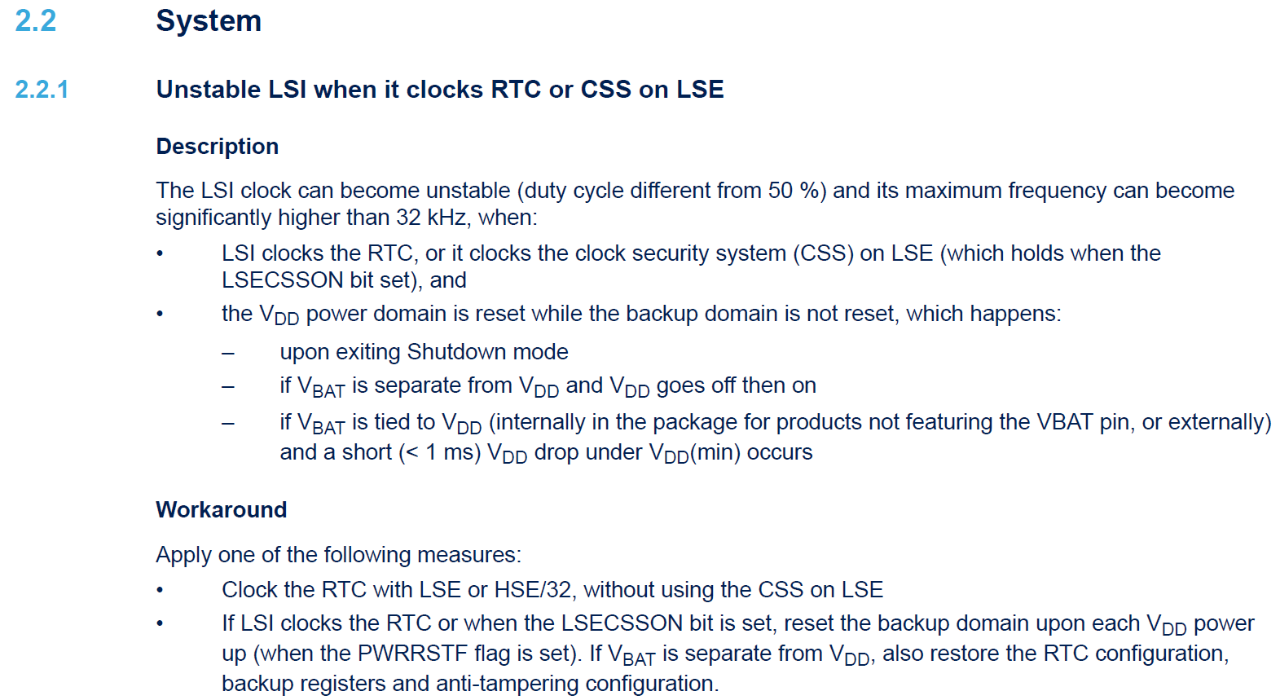

2.在具体的描述部分（Description）详细描述了该问题，在解决方案（Workaround）部分提出了两种解决方案。

以上是对STM32 芯片的勘误手册的一个说明，概而括之：在开发过程中遇到mcu的奇奇怪怪的问题又解决不了的，可以先看一下勘误手册中是否有提及该问题及解决方案，可以节约一些时间。
