ESP32 arduino IDE 环境设置

本文档提供了详细的步骤说明如何为ESP32设置Arduino IDE开发环境,包括必要的软件下载、安装及配置过程。适用于希望快速上手ESP32项目的初学者。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

参考文档:https://github.com/espressif/arduino-esp32/blob/master/docs/arduino-ide/windows.md

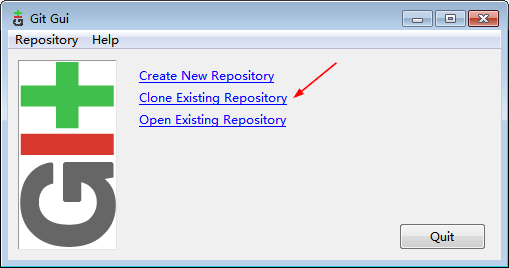

开始菜单:

这里写图片描述

这里写图片描述

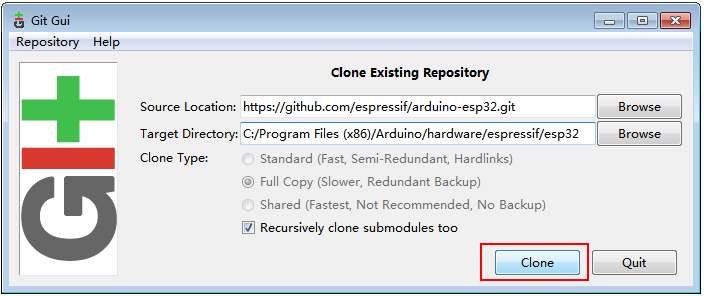

https://github.com/espressif/arduino-esp32.git

C:/Program Files (x86)/Arduino/hardware/espressif/esp32
先不要在hardware目录下面建立espressif 和esp32 目录

这里写图片描述

这里写图片描述

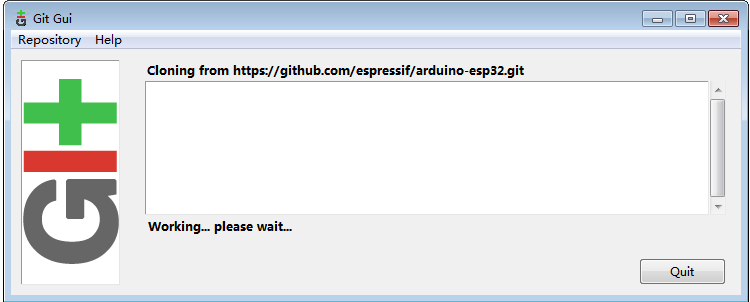

很慢没有下载下来

那就参考这个文章:
ESP32环境搭建(arduino)
https://blog.youkuaiyun.com/qq_35174914/article/details/79328043

初试Arduino IDE for ESP32
http://www.windworkshop.cn/?p=1277

在这个目录下进入tools文件夹,双击get.exe然后就等着下载完成,建议通过命令提示符来打开,因为可以清楚的知道到底有没有安装成功,双机的话不管成功还是失败窗口都会消失,由于在这里似乎很容易卡着,并且卡住了就只能删除整个目录重新将zip解压好,我这里按照惯例提供配置好的度盘的下载地址:http://pan.baidu.com/s/1kU6jlbh。配置好之后tools文件夹应该是长这样:(多了一个xtensa-esp32-elf文件夹,官方的教程是多了这个,但是我的不知道为什么多了点别的东西,不管了,反正能用)

以管理员身份打开,cmd.exe

C:\Program Files (x86)\Arduino\hardware\espressif\esp32\tools
cd /D C:\Program Files (x86)\Arduino\hardware\espressif\esp32\tools


C:\Windows\system32>cd /D C:\Program Files (x86)\Arduino\hardware\espressif\esp3
2\tools

C:\Program Files (x86)\Arduino\hardware\espressif\esp32\tools>get.exe
System: Windows, Info: Windows-7-6.1.7601-SP1
Platform: i686-mingw32
Downloading xtensa-esp32-elf-win32-1.22.0-80-g6c4433a-5.2.0.zip

这里写图片描述

这里写图片描述

### ESP32 Arduino IDE 环境配置开发教程 #### 1. 下载并安装 Arduino IDE 为了在 Arduino IDE 中使用 ESP32,首先需要下载并安装最新版本的 Arduino IDE。可以从官方网站获取该软件[^2]。 #### 2. 配置 Arduino IDE 支持 ESP32 Arduino IDE 默认不支持 ESP32 芯片,因此需要手动添加支持。以下是具体操作: - 打开 Arduino IDE 并进入 `文件` -> `首选项`。 - 在 “附加开发板管理器网址” 字段中输入以下 URL 地址: ``` https://dl.espressif.com/dl/package_esp32_index.json ``` - 进入 `工具` -> `开发板` -> `开发板管理器`。 - 在搜索框中输入 `ESP32`,找到由 Espressif 维护的开发板包,并点击安装按钮完成安装[^1]。 #### 3. 设置开发板参数 当成功安装 ESP32 的开发板支持后,需设置对应的开发板型号和其他必要参数: - 在菜单栏选择 `工具` -> `开发板`,然后选择适合您的设备选项(如 `DOIT ESP32 DEVKIT V1` 或其他兼容型号)。 - 同样通过 `工具` 菜单项调整上传端口、CPU频率以及分区方案等参数以匹配实际使用的硬件需求[^3]。 #### 4. 测试程序运行情况 完成上述步骤之后就可以编写第一个测试代码来验证整个流程是否正常工作了。下面给出一段简单的 LED 闪烁示例代码用于初步检测连接状况: ```cpp void setup() { pinMode(2, OUTPUT); // 将 GPIO2 设定为输出模式 } void loop() { digitalWrite(2, HIGH); // 把GPIO2拉高 delay(1000); // 延迟一秒 digitalWrite(2, LOW); // 把GPIO2拉低 delay(1000); // 再次延迟一秒 } ``` 将此脚本复制粘贴至 Arduino 编辑窗口内保存好以后按照提示选取对应串口号再按下“上传”按键即可观察效果。 #### 注意事项 在整个过程中需要注意几个常见问题以免影响正常使用体验: - 确认驱动已正确安装特别是 Windows 用户可能还需要额外加载 CP210x USB to UART Bridge Virtual COM Port Driver 来识别芯片上的调试接口; - 如果遇到无法上传固件的情况尝试更换波特率或者重新插拔USB线缆解决通讯障碍; - 对于初学者建议先熟悉基础功能后再逐步深入学习高级特性。
