Indexer接口步进电机驱动器（七特：7TPSM220）学习了解

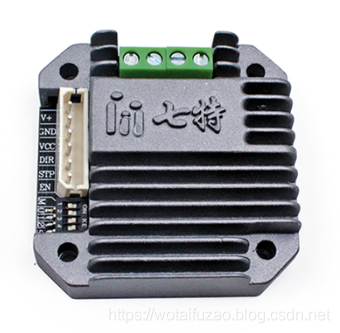

我们首先看一下这个驱动器的实际图：

1.产品的特点：

• 微型设计，安装便利，可与 42 步进电机一体化
• 散热铸铝封闭型外壳
• 停止运行时自动半流,无锁相噪声
• 并行接口高速光电隔离,兼容 3.3-5V 和 12-24V 逻辑电平
• 电流 0-2A 连续可调
• 1/2/4/8/16/32 细分可选

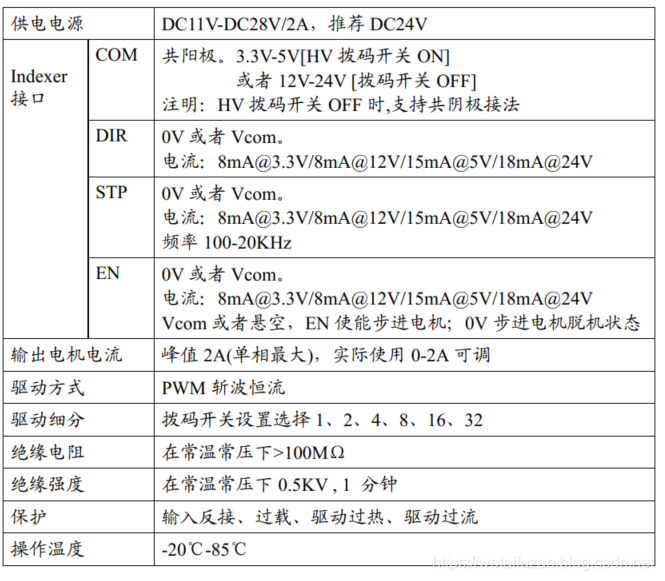

2.产品的参数

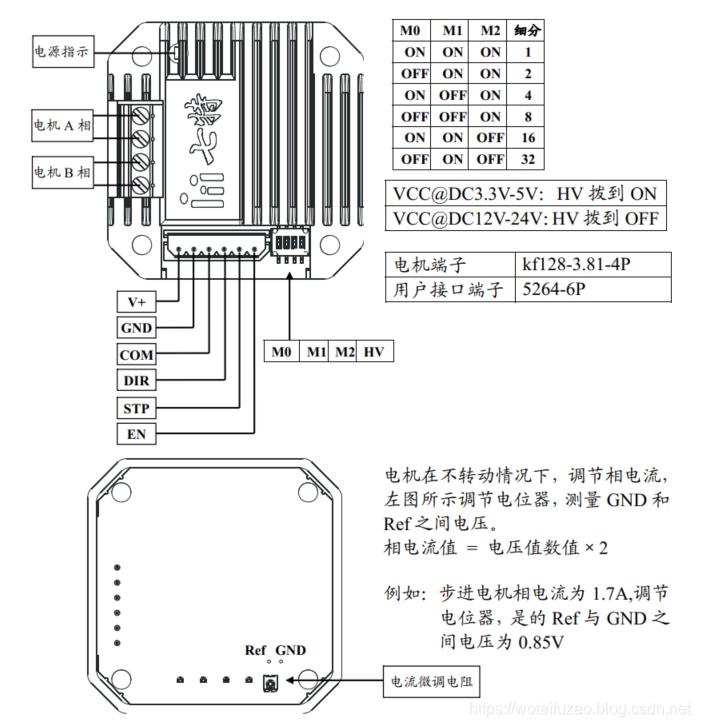

3.电气接口

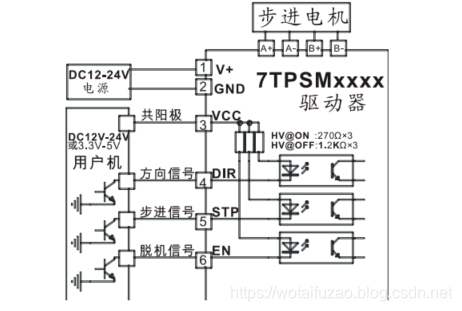

4.典型接线
兼容 3.3V-5V 和 12V-24V 用户级，脱机信号可选接。
注意：用户系统使用 3.3V-5V 时，拨码开关 HV 拨到 ON（见 3 电气接口）
用户系统使用 12V-24V 时，拨码开关 HV 拨到 OFF
拨码开关 HV 拨到 OFF:支持共阴极极接法！

这个驱动还在尝试，具体使用情况后期再补充吧。
