六、自容三角形Sensor的错误连线处理策略

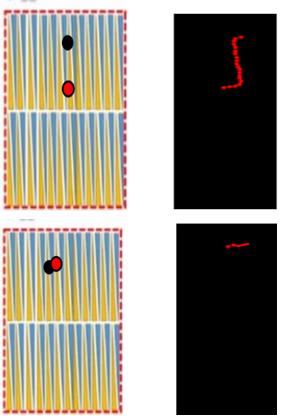

所谓三角形Sensor即形如下所示：

如上图（以竖三角举例） 所示，Sensor 都是成对出现的 。

•当一指按在黑点所示位置， 紧接着快速地，另一指按在红点

      所示位置， 如此（黑点尚未完全抬起或黑点一直未抬起， 红点

     已经按下） 便会导致出现竖向的划线效果。

    （红黑点出现在同一对 Sensor）

•当一指按在黑点所示位置， 紧接着快速地，另一指按在红点

      所示位置， 如此（黑点尚未完全抬起或黑点一直未抬起， 红点

     已经按下） 便会导致出现横向的划线效果。

  （红黑点出现在紧邻的 Sensor）



为了解决以上问题，提出BirdgeCheck方案。

所谓 Bridge Check 主要是针对三角形 Sensor 的物理特性进行设计的。Bridge即是指在同对Sensor或紧邻Sensor之间形成“桥”的情况。

本方案的实施主要分为以下两部分：

•根据当前帧和上一帧的数据特征判断是否进入了Bridge状态；

       退出Bridge状态时候引入多帧确认措施；

•对于进入Bridge状态的触摸行为进行特别的抑制抖动措施；

       消除可能的出现的虚假连线行为；

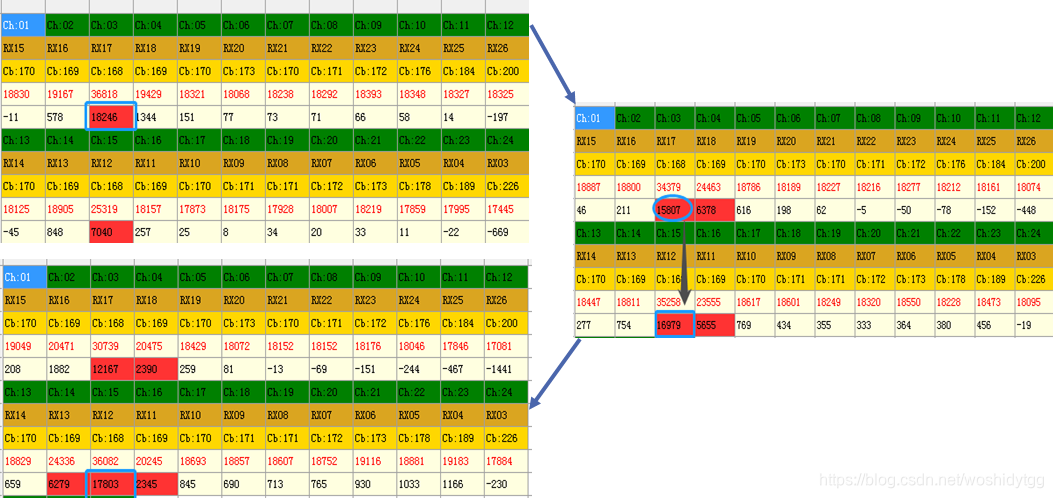

同对Sensor内的Bridge检测

理想状态应该从左上-左下，但是实际中是左上-右-左下，构成一个桥接过渡，导致错误连线。

紧邻Sensor间的Bridge检测

理想状态应该从左上-左下，但是实际中是左上-右-左下，构成一个桥接过渡，导致错误连线。

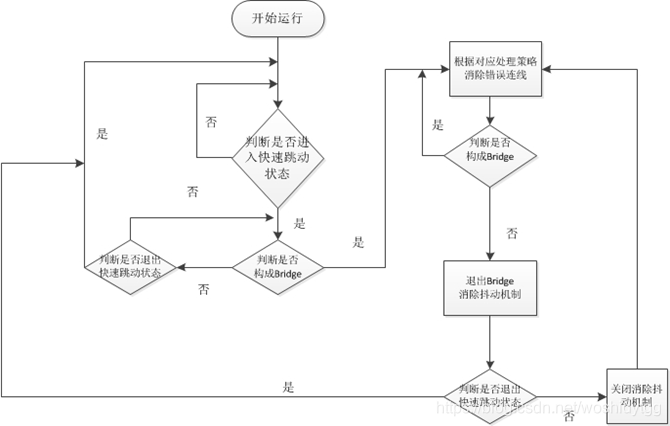

处理策略实现流程

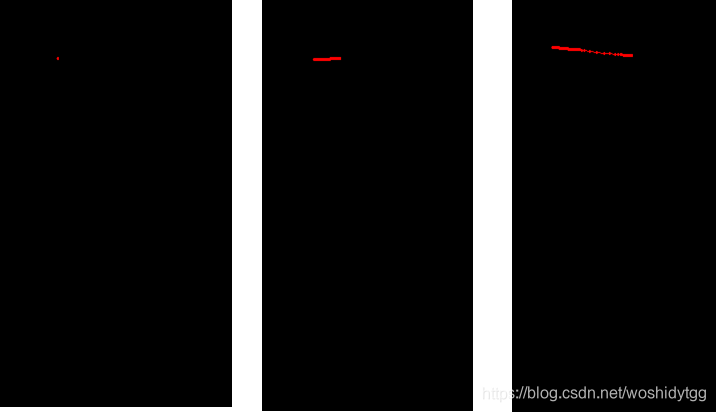

•Bridge状态下的抖动抑制

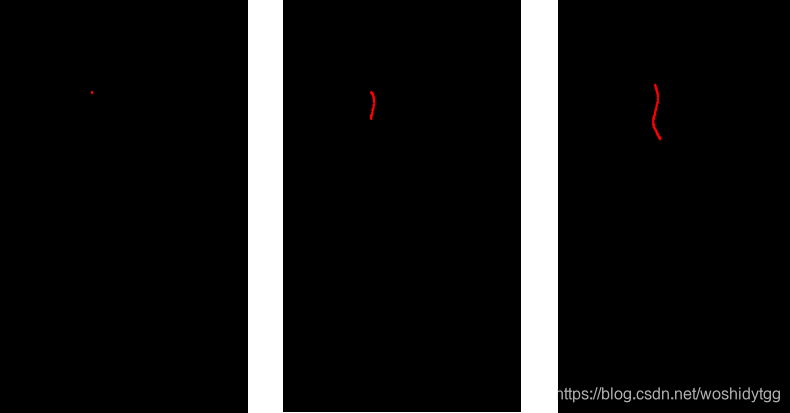

•Bridge状态下消除虚假连线行为

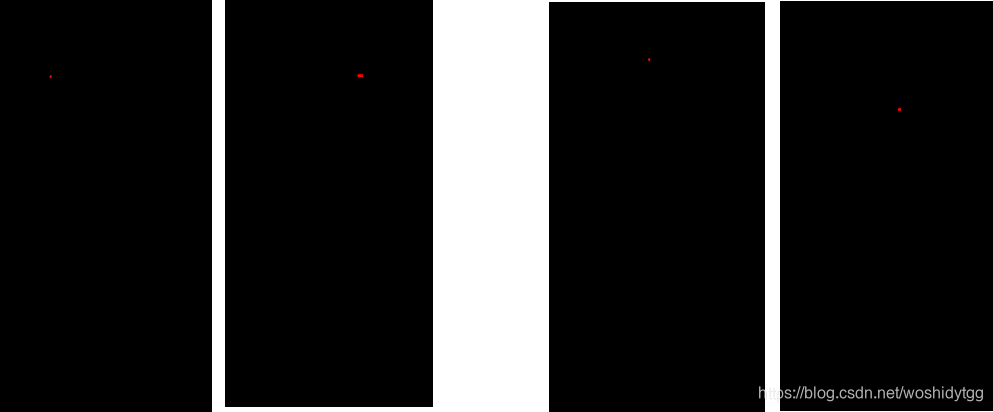

处理效果

技术效果：
1.消除沿同对三角形Pattern纵轴方向快速点击导致的错误连线。

2.消除相邻三角形Pattern间横切方向快速点击导致的错误连线。

 TIP： 以上内容受专利保护  （大陆地区和台湾地区）
