IMX6ULL裸机篇之DDR3初始化

一.   DDR3L初始化简介

I.MX6U-ALPHA 开发板上带有一个 256MB/512MB 的 DDR3 内存芯片，16 位宽，型号为 NT5CC128M16JR/MT5CC256M16EP，nanya 公司出品的，分为对应 256MB 和 512MB 容量。

我自己用的开发板上 DDR3L内存芯片型号为 NT5CC128M16JR-EKI ，也就是说 DDR容量是 256MB。

ddr_stress_tester工具：

NXP（即恩智浦） 提供了一个非常好用的 DDR 初始化工具，叫做 ddr_stress_tester。

我们简单介绍一下 ddr_stress_tester 工具：

1.   此工具通过 USB OTG 接口与开发板相连接，也就是通过 USB OTG 口进行 DDR 的初始化与测试。

2.  相应有一个配置文件，为 excel 表。通过此表可以设置板子的 DDR 信息，最终生成以 .inc 后缀的 DDR 初始化脚本文件（这个.inc 文件就包含了 DDR 的初始化信息，一般都是寄存器地址和对应的寄存器值。）。

3. ddr_stress_tester工具会加载.inc 表里面的 DDR 初始化信息，然后通过 USB OTG 接口向板子下载 DDR 相关的测试代码，包括初始化代码。

注意：

一般要先做校准，因为不同的 PCB 其结构肯定不同，必须要做一次校准，校准完成以后会得到两个寄存器对应的校准值，我们需要用这个新的校准值来重新初始化 DDR！！！

二.  DDR3L初始化

1.  DDR3L初始化

(1)   首先，安装 ddr_stress_tester工具。工作所在目录为：开 发 工 具  ->  NXP 官 方 DDR 初 始 化 与 测 试 工 具  ->  ddr_stress_tester_v2.90_setup.exe.zip 。

(2)   然后，配置 DDR3L，即使用 execl表配置 DDR3L的相关参数，从而生成 .inc配置脚本文件。

execl表的路径为：开 发 工 具  ->  NXP 官 方 DDR 初 始 化 与 测 试 工 具  -> I.MX6UL_DDR3_Script_Aid_V0.02.xlsx

生成配置文件过程如下：

(1)  将 I.MX6UL_DDR3_Script_Aid_V0.02.xlsx 文件拷贝到 ddr_stress_tester 软件安装目录中。

(2)  打开 I.MX6UL_DDR3_Script_Aid_V0.02.xlsx文件。可以看到 execl 表的下边有三项，如下所示：

(3)  可以通过配置 "Register Configuration" 表中的值后，"RealView.inc" 中的内容会同步的更新掉。

(4)  打开 "Register Configuration" ，配置 DDR3L各个参数值（根据 DDR3L的数据手册）。

DDR3L数据手册是 "NT5CC128M16JR-EK.pdf" 文档，目录在：硬件资料  -> 芯片资料

下来参考 "NT5CC128M16JR-EK.pdf" 文档，对 "Register Configuration" 页面对相关的参数值进行更改。

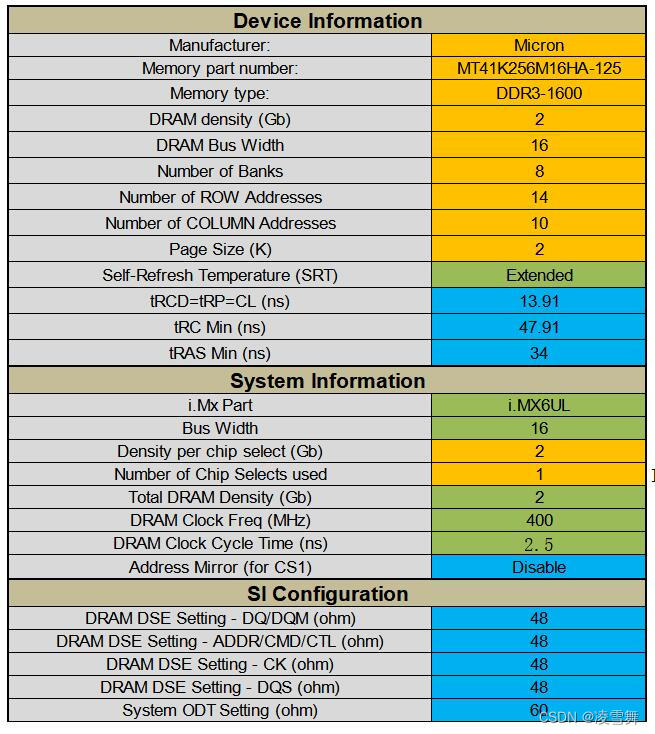

"Register Configuration" 页面内容更改如下：

(5) 创建一个以 .inc后缀的空文件（例如，256MB_DDR.inc），将 同步更新的 "realView" 文件中内容拷贝到创建的 .inc文件中并保存。

(6) 拔掉开发板上的SD 卡，usb线连接到 USB_OTG接口，将拨码开关拨到 "USB"启动模式。

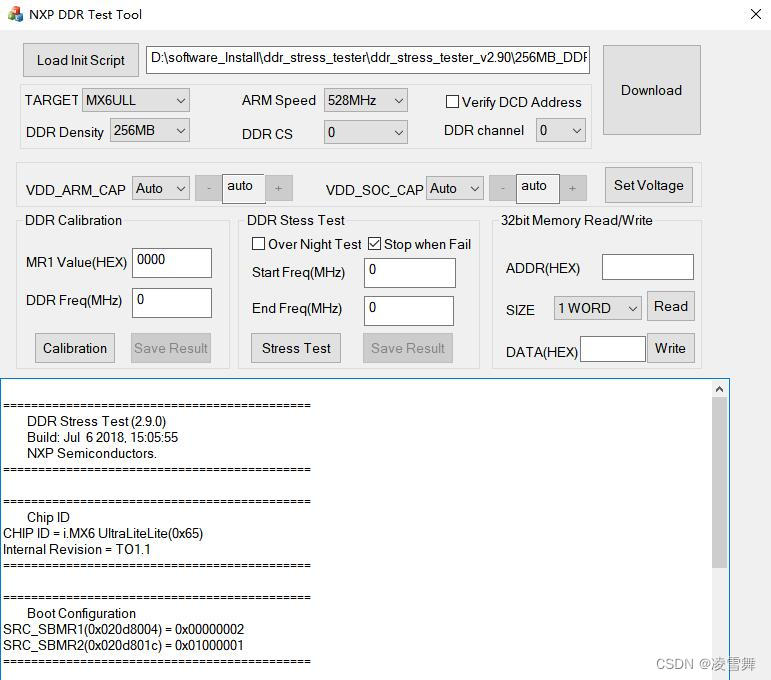

(7)  打开软件，加载 256MB_DDR.inc 文件。配置几个参数，点击 "Download" 按键后，出现如下打印则说明 DDR脚本文件信息成功加载到开发板中，如下：

下一篇讲解一下，"Register Configuration"页面的参数配置。文章名为

"IMX6ULL裸机篇之DDR3参数配置分析"
