IP数据报的分片与重组分析

更多分段位能够让接收主机判断分片的数据报是否发送完毕;而分段位除了能够将将数据报分段，而且还能够实现另一个用途，在某些情况下，可以利用分段位动态的找到网络端到端的MTU大小。如果路由器配置时，置此位为0，则当主机尝试发送一个比传输路径上的数据报大的帧时，路由器不转发该帧，而是丢弃，并给源主机发送ICMP报文，说明该数据报太大，源主机利用此信息调整数据报大小，再重新发送。

　　偏移量

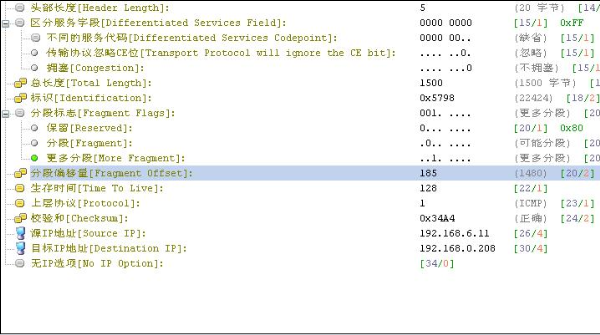

　　13位的偏移量字段用来表示分段的数据报在整个数据流中的位置，即相当于分片数据报的顺序号。发送主机对第一个数据报的偏移量置为0，而后续的分片数据报的偏移量则以网络的MTU大小赋值。偏移量对于接收方进行数据重组的时候，这是一个关键的字段。对于分片的数据段(单位：字节)必须为8的整数倍，否则IP无法表达其偏移量。如下图3所示：

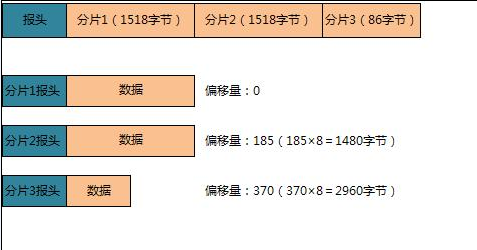

　　以太网中，源主机如果需要通过UDP传送3000字节的数据到目的主机，这时的分段情况如下图4所示(在同一网段)：

　　此处需要注意的是对于分片1的报头，相对于其他两个分片的报头而言，要多出8个字节UDP协议的报头开销，因此，在计算实际传输的数据净载荷时，分片1要多减去8字节UDP报头。最后，接收主机通过此偏移值将数据重组成完整的数据报。

　　总结

　　IP协议虽然是我们司空见惯的一个协议，但是，对于其报头结构，报头中每个字段的含义，还是需要我们不断学习，才能真正理解IP协议的精髓。
