国产视频转换方案,MIPI转HDMI 1.4,LT9611支持4K 30Hz

 LT9611 MIPI 转HDMI 1.4

1. LT9611特性
     双路MIPI®DSI/CSI接收
        兼容D-PHY1.2、DSI1.3/CSI-2 1.00和DCS1.02.00
        1~2可配置端口
        1个时钟通道和1~4个可配置数据通道
        每个数据通道80Mb/s~2Gb/s
        数据端口、数据通道和极性交换
        内部Rterm校准,误差小于5%
        可编程均衡
        支持突发模式和非突发模式
        支持双端口奇偶模式和左右模式
        支持最多24位RGB和YUV数据格式
      HDMI1.4发射器
        支持HDMI1.4和HDCP1.4
        分辨率最高可达4K 30Hz
        可编程输出摆幅和预强调
        完全硬件控制或可选软件控制
        支持HDCP操作
        集成CEC控制器
        集成EDID阴影RAM和嵌入式EDID
        5V容忍度DDC/HPD I/ o
        支持交流耦合和直流耦合
      其它
        1.8V和3.3V电源
        支持100KHz和400KHz I2C Slave
        支持MIPI DCS配置
        支持多达8-CH的SPDIF/I2S音频输入
        温度范围:-40℃~ +85℃
        QFN64 7.5*7.5封装

2.LT9611简介

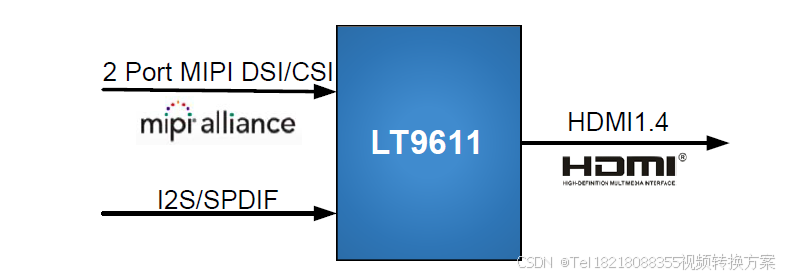

         LT9611 MIPI®DSI/CSI到HDMI1.4桥接具有双端口MIPI®D-PHY接收器前端配置每个端口4个数据通道,每个数据通道运行2Gbps最大输入带宽为16Gbps。
        芯片提供HDMI数据输出,可选S/PDIF或8通道I2S串行音频输入。它的高保真度8-通道I2S可以传输立体声高达192kHz的采样率。S/PDIF可以携带立体声LPCM音频或压缩音频,包括杜比®数字和DTS®。
        LT9611采用先进的CMOS工艺制造实现在一个小轮廓7.5mmx7.5mm QFN64包中。该包装符合RoHS标准,并指定为在-40°C至+85°C范围内工作。
3. 产品应用场景
        移动系统
        手机
        数码摄像机
        数码相机
        个人媒体播放器
        游戏
        摄像机系统
