MPLS 隧道实验

已于 2022-07-27 22:37:11 修改
阅读量251 收藏
点赞数
文章标签： 网络 华为
于 2022-07-27 19:30:55 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/wocwuqing/article/details/125999554
版权
本文档详细介绍了MPLS隧道的配置步骤，包括IP配置、OSPF路由设置、PE间MP-BGP邻居关系建立、BGP路由黑洞解决、站点可达性配置、静态和动态路由发布以及NAT应用，确保R1与R5、R6与R7的互通及R7对外部网络的访问。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1、先做IP配置

 由于做了这么多次试验，因此这里不演示IP的配置，只做一个简单的说明

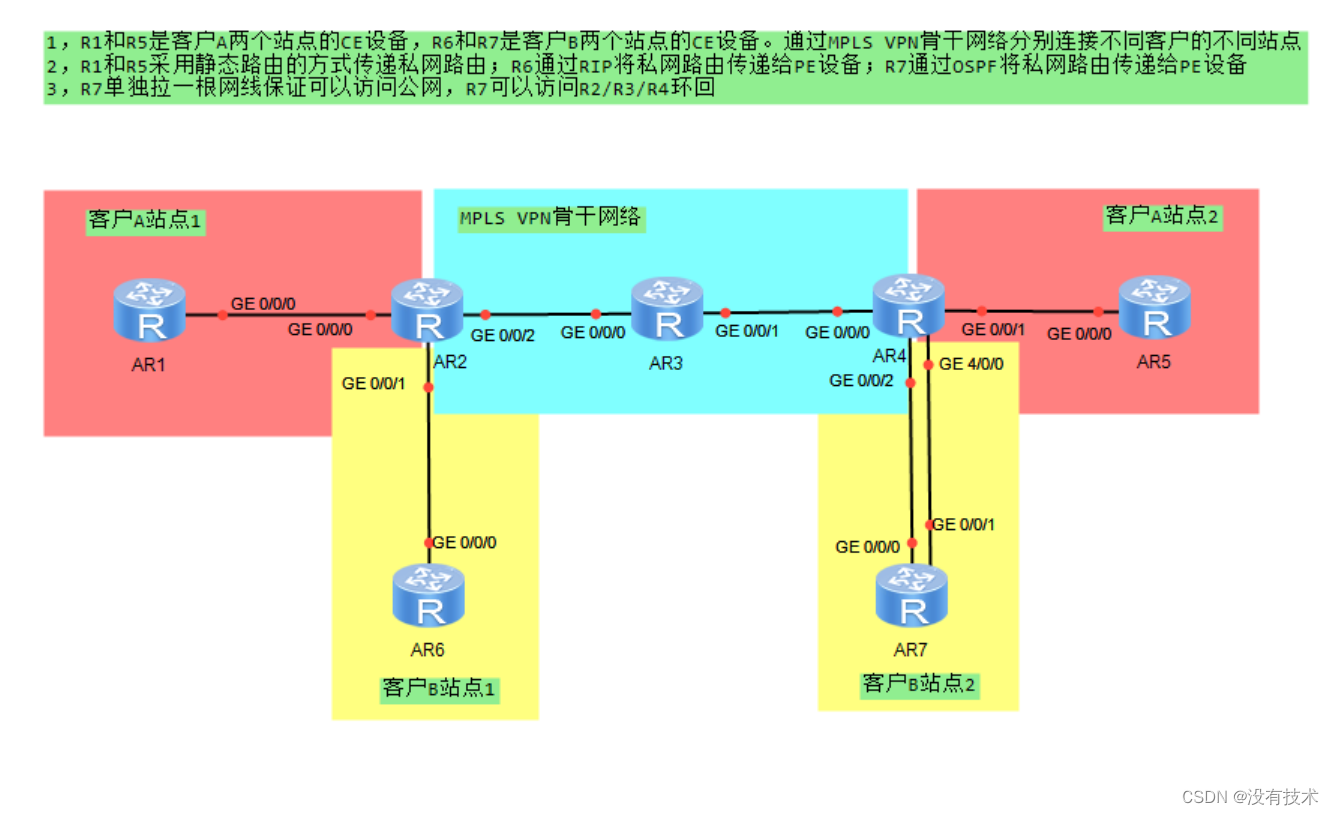

        我给R1-R2、R6-R2、R7-R4、R5-R4、以及R1、R5、R6、R7用192.168.0.0/24这个网段划分公网之间为23.0.0.0/24 34.0.0.0/24以及R2-R3-R4的环回分别为2.2.2.2 24 3.3.3.3 24 4.4.4.4 24

注意：配置时，把映射到VRF空间的接口先不要配置IP

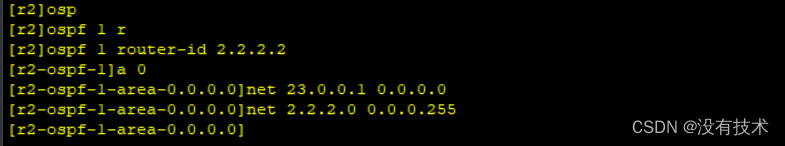

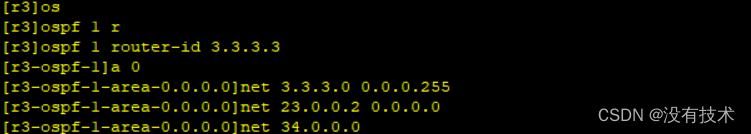

2、做路由使得MPLS 隧道 骨干链路路由可达（这里使用OSPF）





 3、PE与PE间建立MP-BPG邻居关系
