概要

目前网络上关于ECA注意力机制的代码多是基于pytorch实现的，这给习惯使用MATLAB的小伙伴增高了学习门槛，本期小淘采用MATLAB代码实现了ECA注意力机制，并将其融入经典的VGG16网络。在凯斯西储大学轴承数据上进行了验证。并在不同工况条件下进行了迁移学习。效果极好！

ECA(Efficient Channel Attention)注意力机制是SENET的改进版，它去除了原来SENET中的全连接层，换成了1*1的卷积核进行处理，使得模型参数变小，变得更加轻量级，因为ECA的作者认为卷积具有良好的跨通道信息捕捉能力，因此捕捉所有通道的信息是没必要的，因此取消了全连接层，换成了1*1的卷积。

在这里也浅谈一下自己关于对ECA机制的理解，以下理解仅代表个人看法（不对勿喷！）

之前的文章我曾经采用MATLAB语言实现过SE注意力机制，因为ECA是SE的改进，因此这里再提一下SE机制。

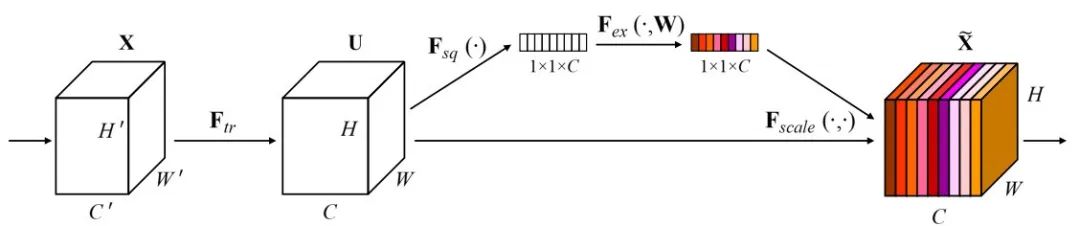

SE注意力机制首先通过全局平均池化来汇总每一个特征通道的信息，可以想象成是把整个图像的信息压缩成一个小的统计数据，然后，SE机制会对这些汇总后的信息先后输入一个全连接层+一个Relu线性激活层+一个全连接层+Sigmod函数，且两个全连接层的先后经过降维和升维，再配合Relu线性激活层与sigmod函数，既保证了训练参数的简化，增加了训练速度，还计算出了各个通道的重要度。SE机制的结果图如下：

• SE机制的论文地址：https://arxiv.org/abs/1709.01507

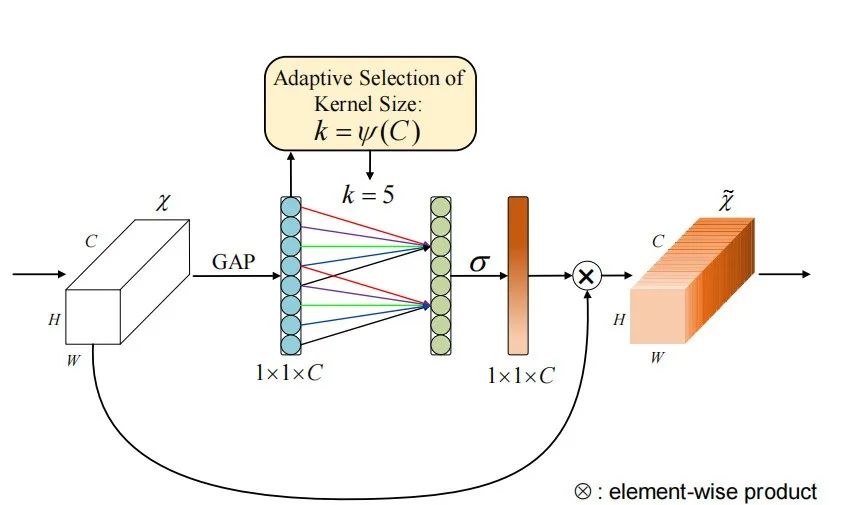

ECA注意力机制与SE相同的地方在于，它也是首先通过了一个全局平均池化层，先将整个图像信息进行了压缩，而在之后，它是通过一个局部卷积来捕捉通道间的依赖关系，而不是全局操作，这样可以大大减少计算量，同时保留注意力机制的效果。最后，ECA根据计算得到的通道重要性调整特征，提升重要特征的权重，抑制不重要的特征，从而提高模型的整体性能。ECA机制的结果图如下：

ECA机制的论文下载链接：https://arxiv.org/pdf/1910.03151.pdf

理解了ECA机制，接下来就是编代码环节了，不得不说，这注意力机制用MATLAB编起来真的有很多坑！简直快给我干秃了。

ECA-VGG16模型介绍

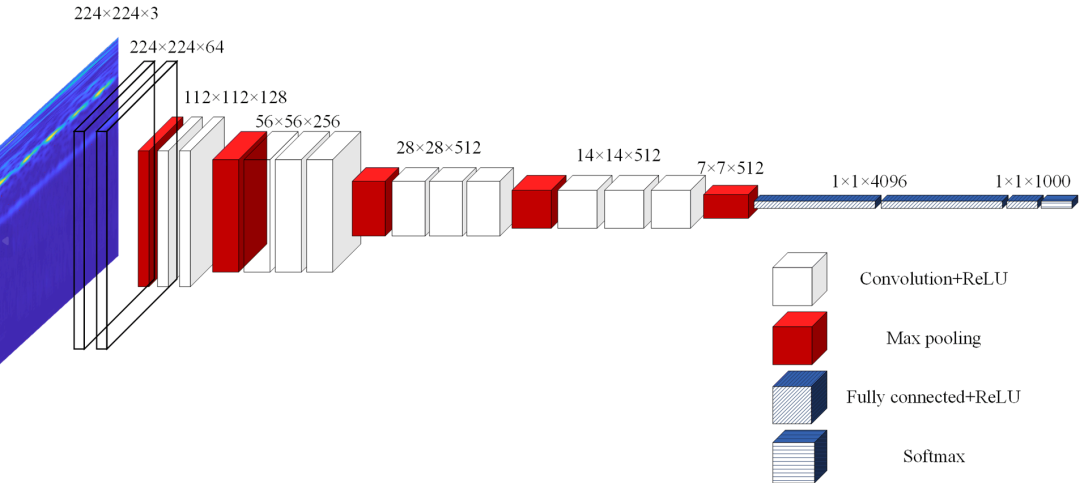

VGGNet荣膺2014 年ImageNet 图像分类第2名的好成绩, 其中VGG16 是VGGNet 中分类性能最好的网络之一, 其网络结构如图所示。

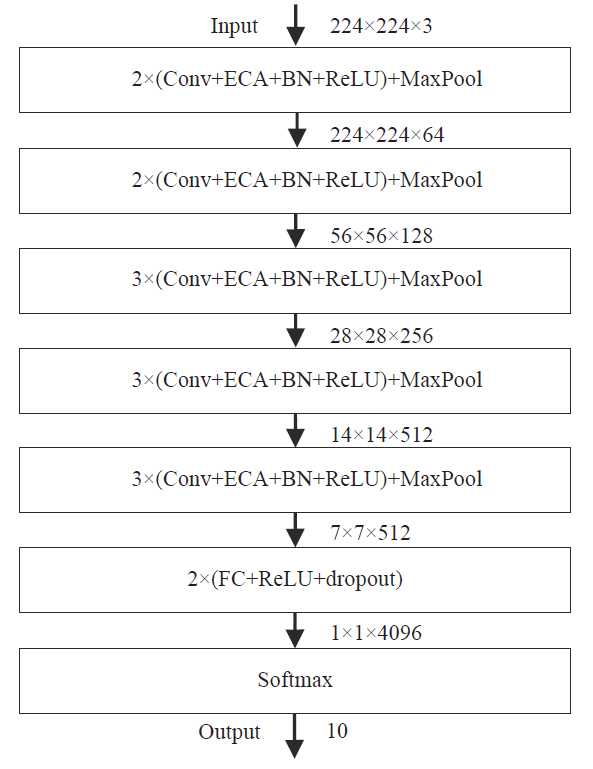

本期推出的ECA-VGG16 模型结构，参考如下：

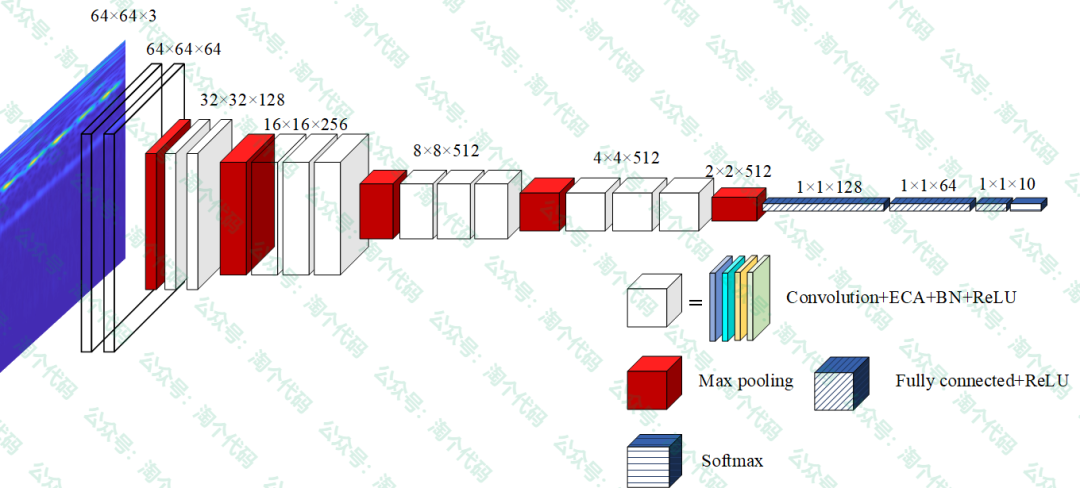

为形象表示，这里我画了一个结构图，高清的visio图一并放在附件了。

本期模型改进的参考文献来源：侯向宁,刘华春,侯宛贞.基于改进VGG16网络模型的花卉分类[J].计算机系统应用,2022,31(07):172-178.DOI:10.15888/j.cnki.csa.008582.

本期对VGG16 网络做了如下改进: 前5 段卷积的每个卷积层中均加入ECA 视觉注意力单元、BN 层和ReLU 激活函数. 其中ECA单元用于学习各通道的重要程度, 从而增强有用特征并抑制无用特征. BN 层 (batchnormalization) 的作用是加快网络的训练和收敛的速度, 防止梯度爆炸及梯度消失, 使模型会变得更加稳定; ReLU 激活函数能增强网络的非线性、防止梯度消失、减少过拟合并提高网络训练的速度. 为防止过拟合, 第6 段的两个FC 层后面均加入dropout. Softmax用于最终的分类, 由于采用的轴承数据集有10 种状态,因此最后的Output为10。

实验结果展示

先说实验结果：实验均是在900个样本进行训练，300个样本测试。

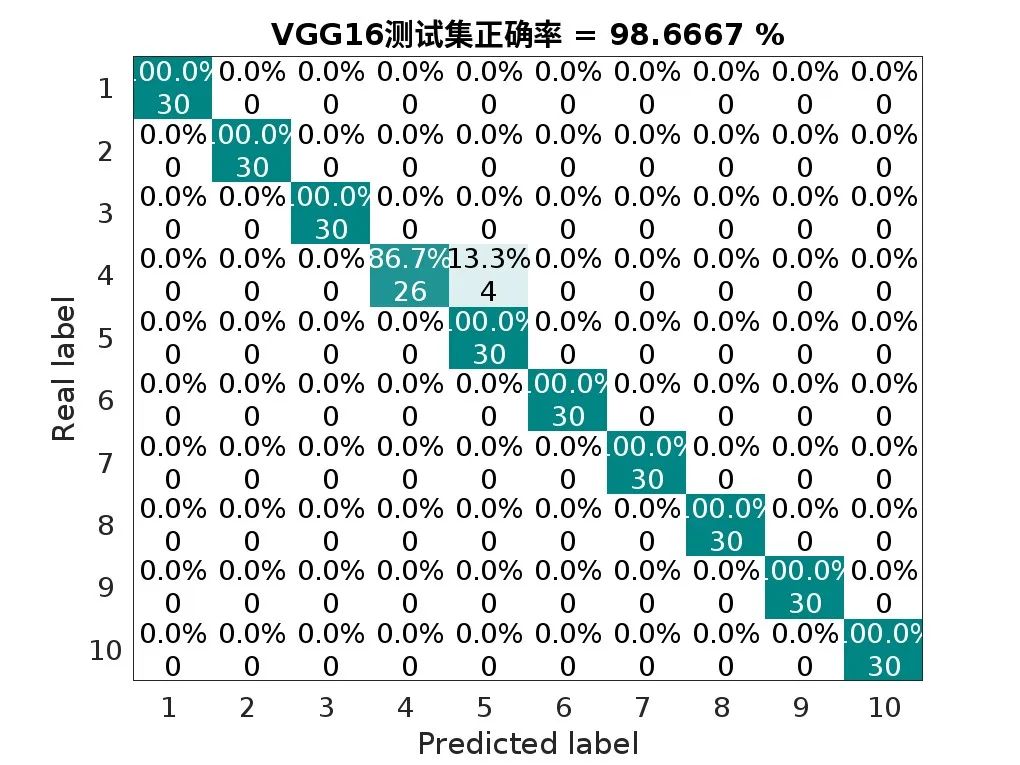

标准的VGG16，在工况0条件下，诊断准确率为：98.667%

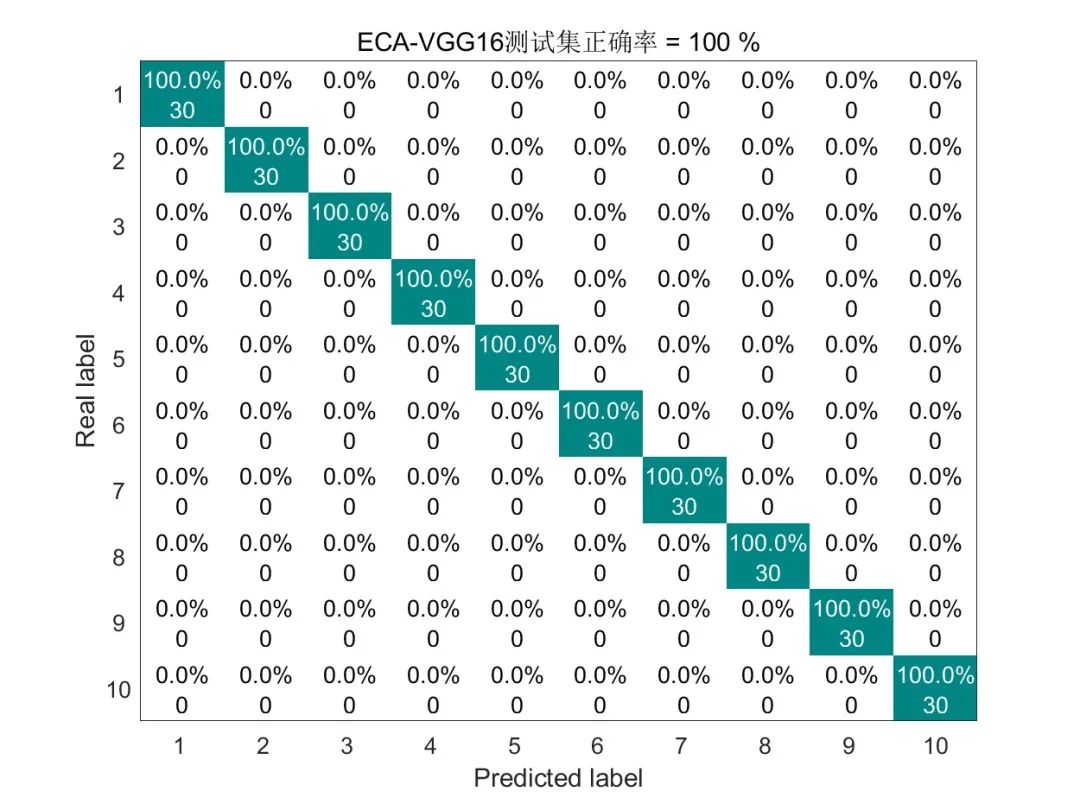

融合ECA机制的VGG16，在工况0条件下，诊断准确率为：100%

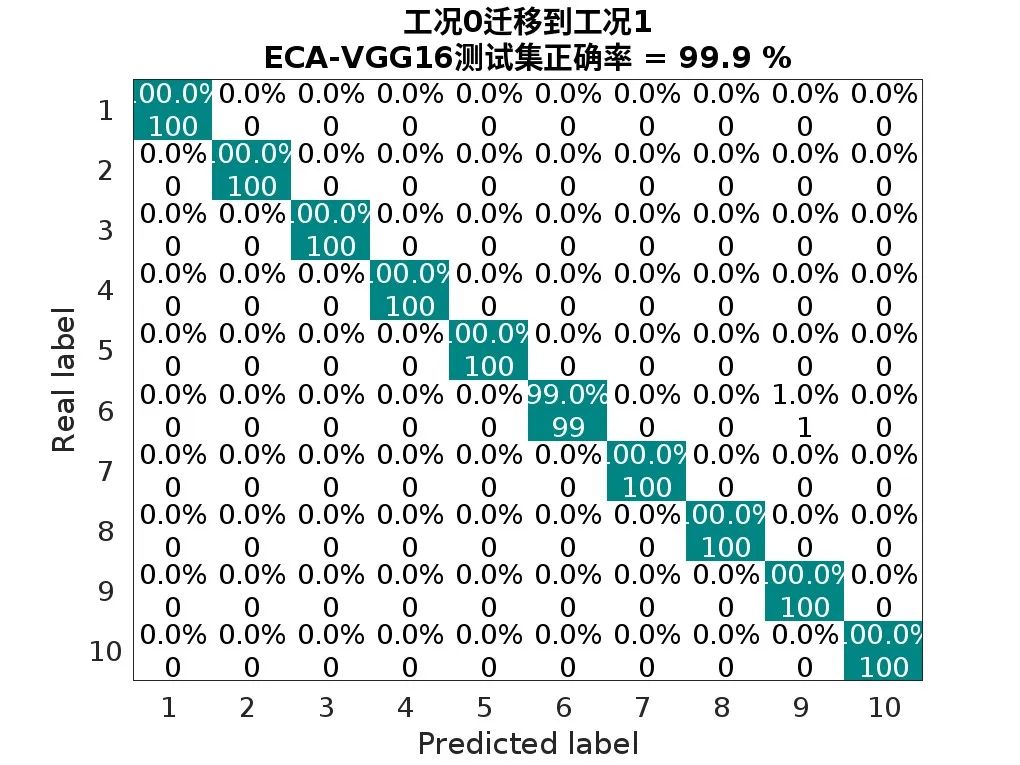

将工况0的模型迁移到工况1时，只采用小样本（每种故障取20个样本）对全连接层微调，其他层进行冻结，训练速度大幅度提升，测试集（1000个样本）的诊断准确率为：99.9%

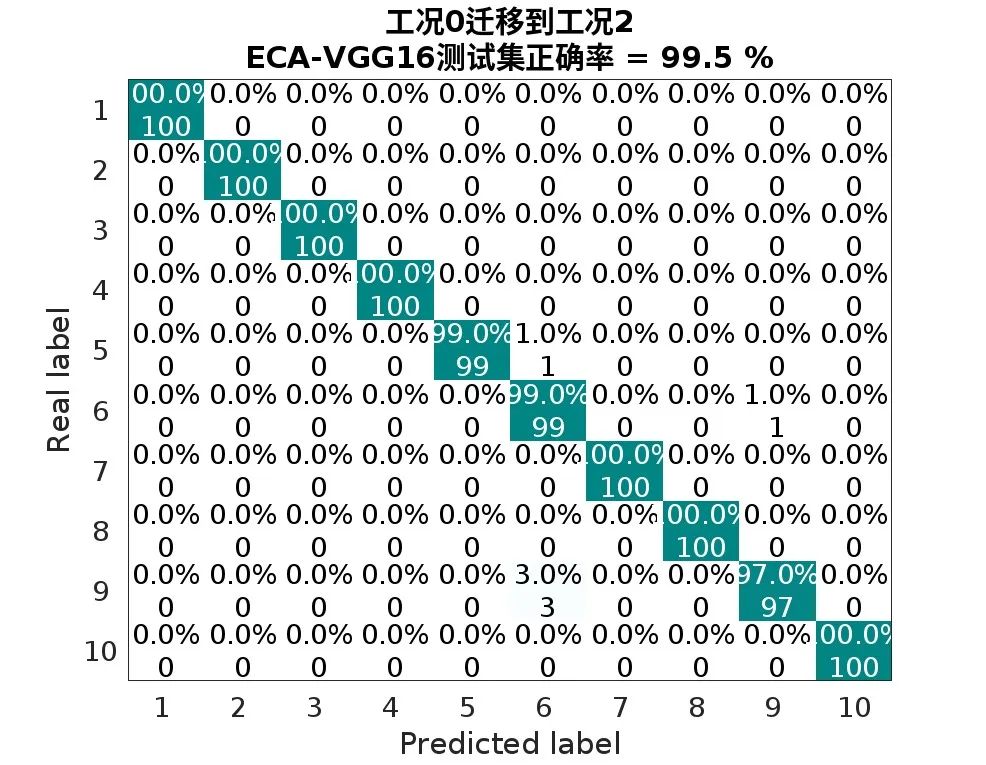

将工况0的模型迁移到工况2时，只采用小样本（每种故障取10个样本）对全连接层微调，其他层进行冻结，训练速度大幅度提升，测试集（1100个样本）的诊断准确率为：99.5%

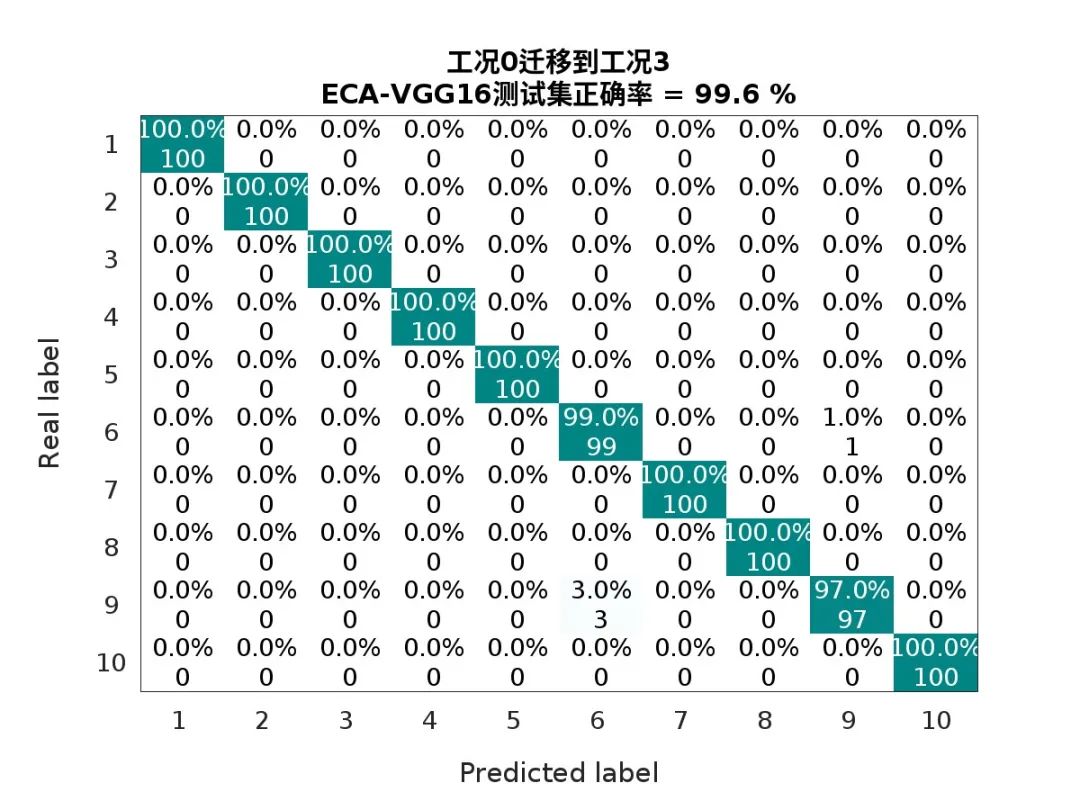

将工况0的模型迁移到工况3时，只采用小样本（每种故障取10个样本）对全连接层微调，其他层进行冻结，训练速度大幅度提升，测试集（1100个样本）的诊断准确率为：99.6%

3.实验过程：基于ECA-VGG16模型，在不同工况下实现迁移学习的轴承故障诊断

实验步骤如下：

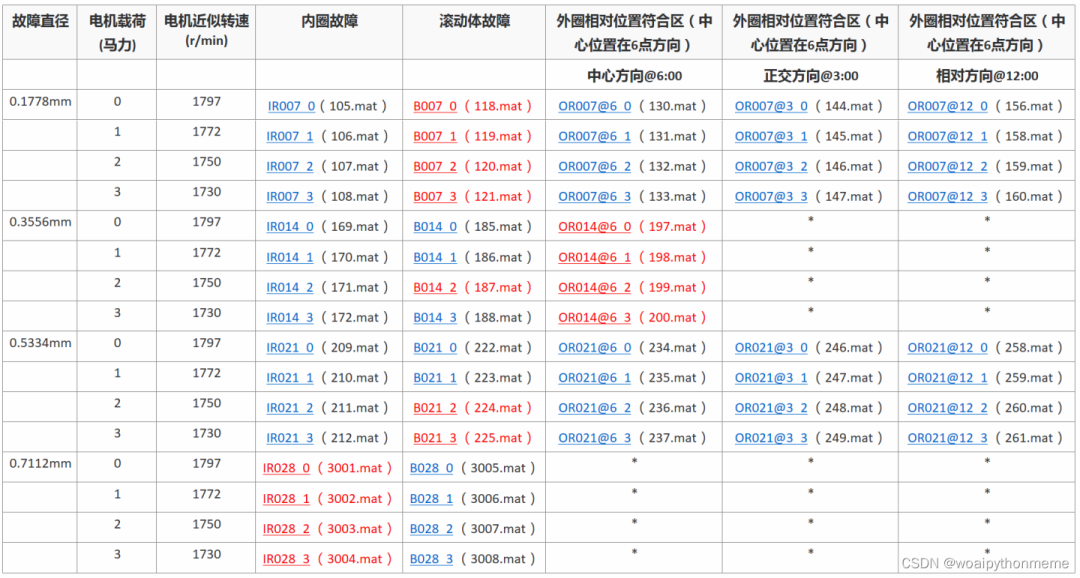

第一步：处理不同工况的西储大学数据。西储大学数据详情截图如下：

可以看到第二列的电机载荷分为0、1、2、3四种工况，这里只取故障直径为0.1778、0.3556、0.5334mm时的四种工况。对四种工况数据进行处理，处理方式如下：

采取部分重叠的采样方法即从原始信号中采集样本，相邻的采样样本之间存在部分重叠。将原始时域信号每2048个数据点组成一个样本，为了保证每个数据点都能采集到，相邻的样本点会有重叠的1048个数据点，滑动窗口的步长为1000。最终每个工况包含10种故障类型，每种类型包含120个样本。

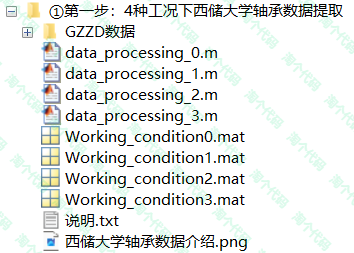

第一步的代码整理截图如下，最后得到Working condition0.mat、Working condition1.mat、Working condition2.mat、Working condition3.mat，分别表示工况0、1、2、3。

第二步：将第一步数据转换为连续小波变换时频图：

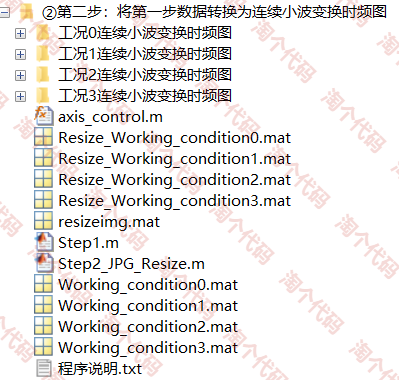

将第一步得到的四种不同工况的数据进行同步提取小波变换，提取的图片放在了相应的“工况x连续小波变换视频图”文件夹内，然后再将图像进行一个压缩，之所以压缩，是为了后续训练模型节省时间，代码整理截图如下：

第三步：模型训练与不同工况下的迁移学习。

首先采用ECA-VGG16网络对工况0的数据进行训练与测试，选每组故障的前90个样本进行训练，后30个样本测试，准确率可达100%。

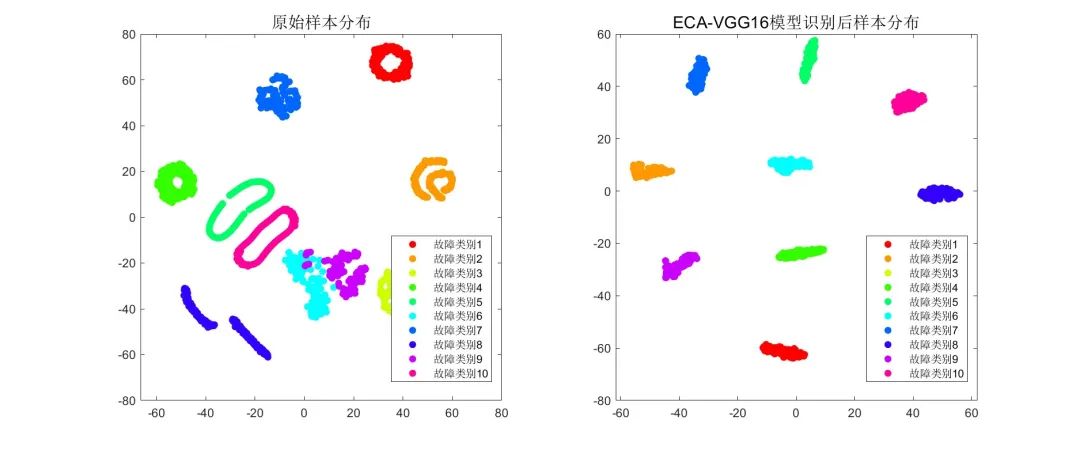

ECA-VGG16-TSNE降维前后分布图如下：

迁移学习：然后将工况0下将训练好的ECA-VGG16模型的基础单元模块和ECA模块进行冻结，并采用工况1、2、3的小样本数据（每种故障类型只取20组样本）对模型的全连接层进行微调，并采用剩下的1000个样本（每种故障类型100个）进行测试。

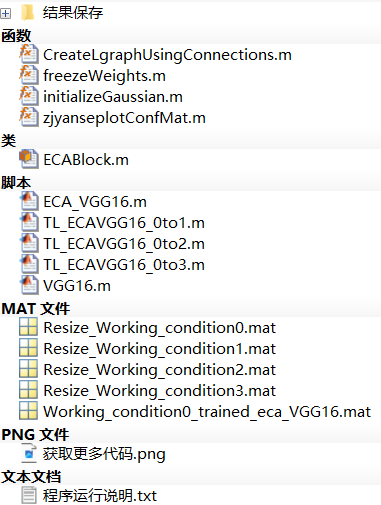

第三步的代码目录截图如下：
