CADANCE——画PCB的基本设置1

1.新建一个PCB

        打开PCB Editor，FILE---NEW，在弹出的对话框选择 BOARD---------画PCB板

        打开PCB Editor，FILE---NEW，在弹出的对话框选择 package symbol---------画PCB封装。

        带wizard的是带向导的，可以快速画出PCB封装。

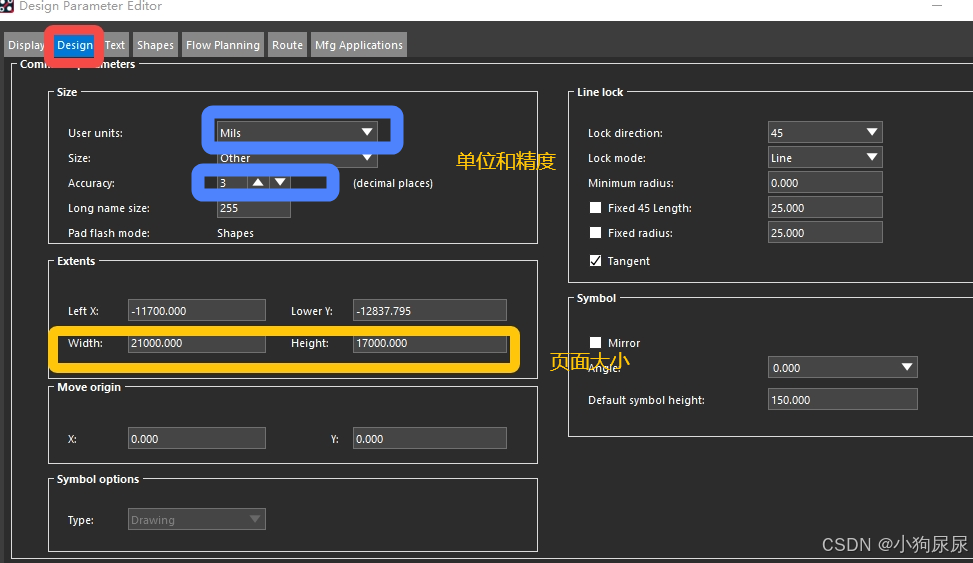

2.设置页面大小，单位。

 SET UP---design parameter---design（第二个选项）

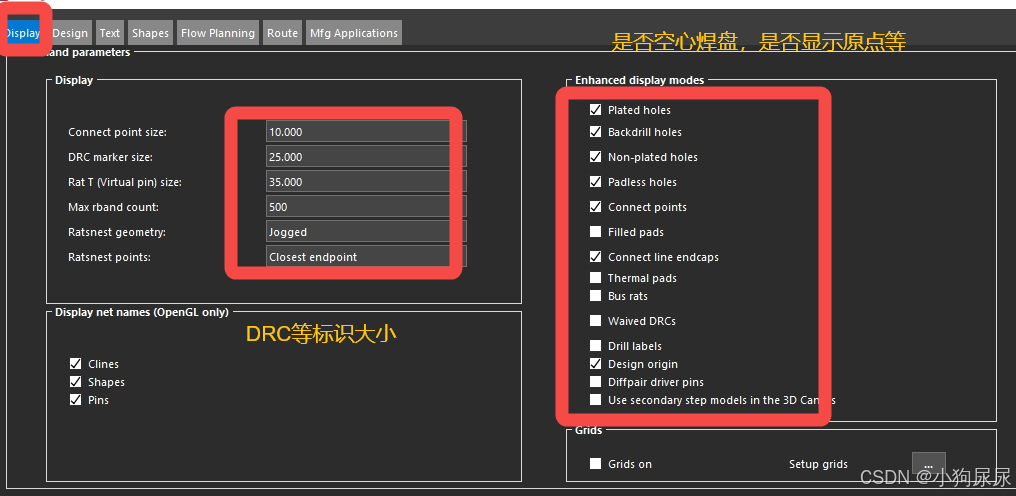

3.设置孔显示，空心焊盘，显示原点，DRC标识大小

 SET UP---design parameter

4.格点设置

 SET UP---grids

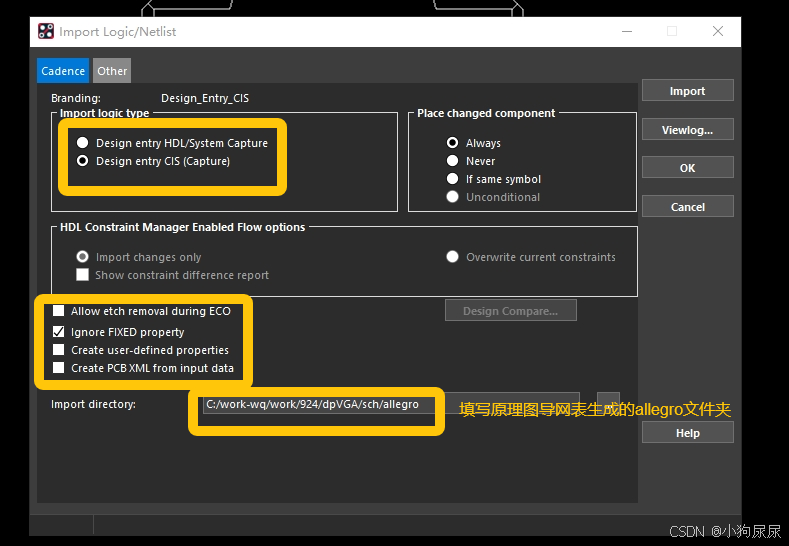

5.导入网表（第一方网表）

        FILE---input---logic、netlist

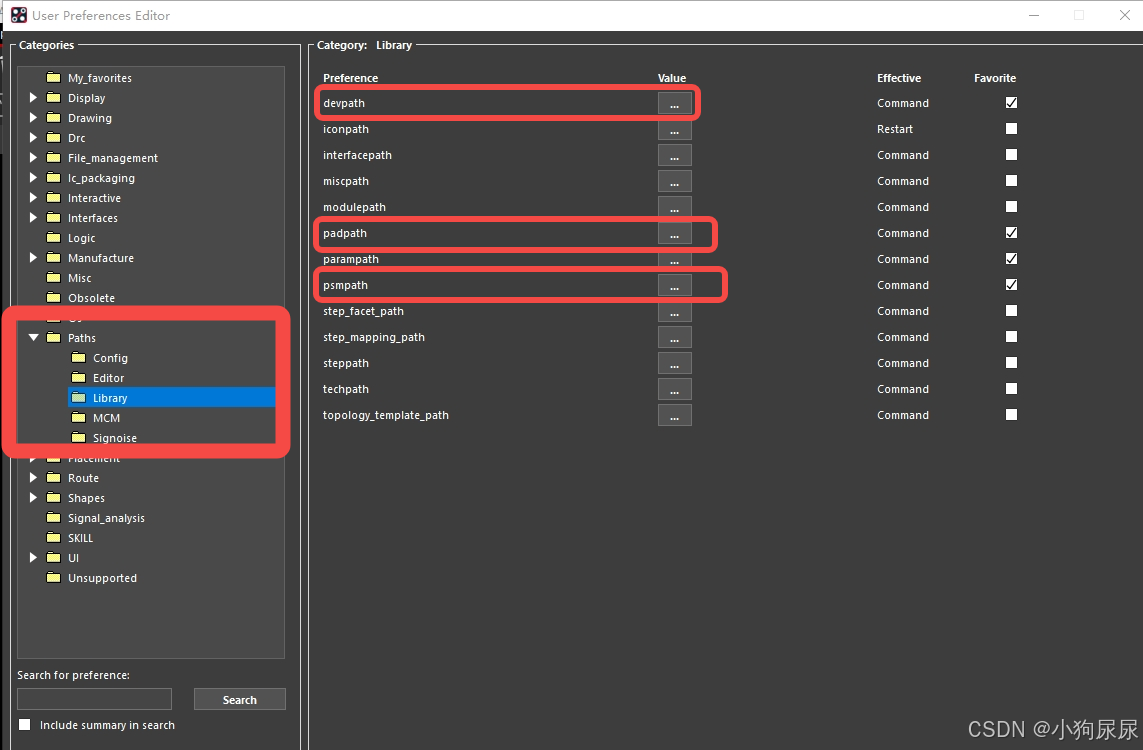

6.设置PCB封装库路径

SET UP---user preferences

在红框的三个位置设置封装库所在位置

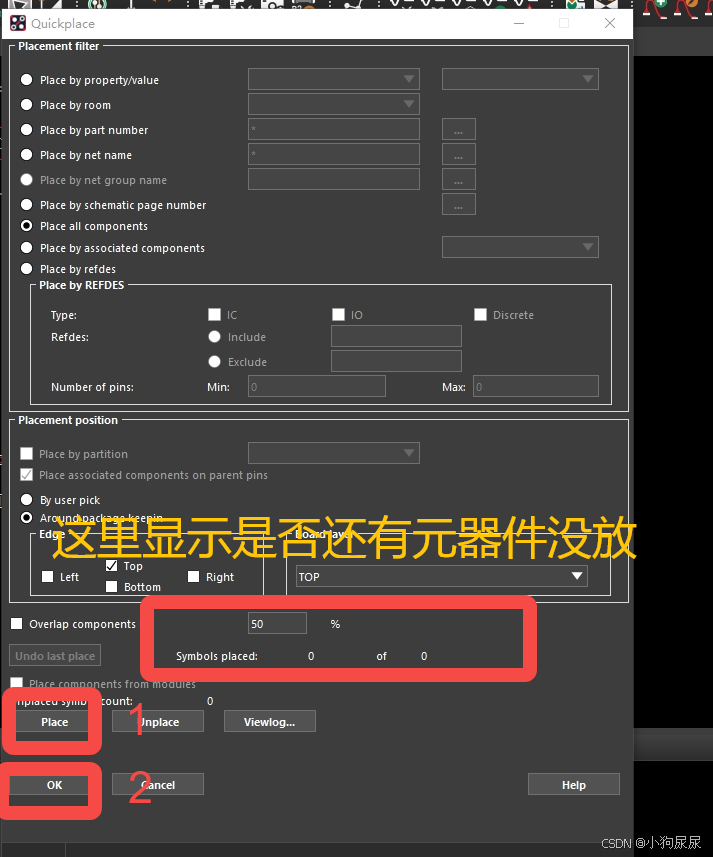

7.导出元器件

PLACE---quick  place

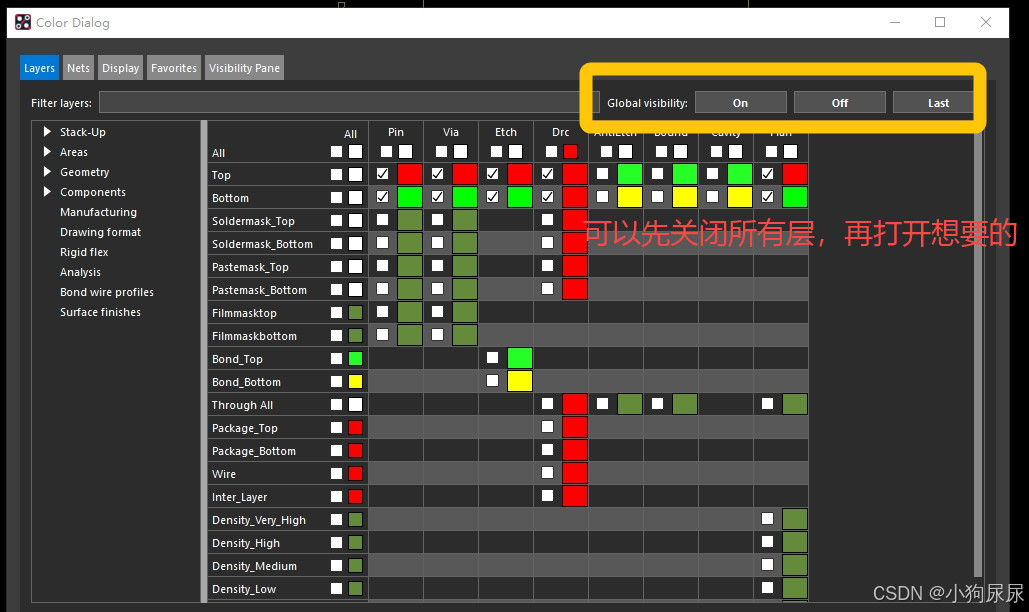

8.设置颜色

Display---color、visbility

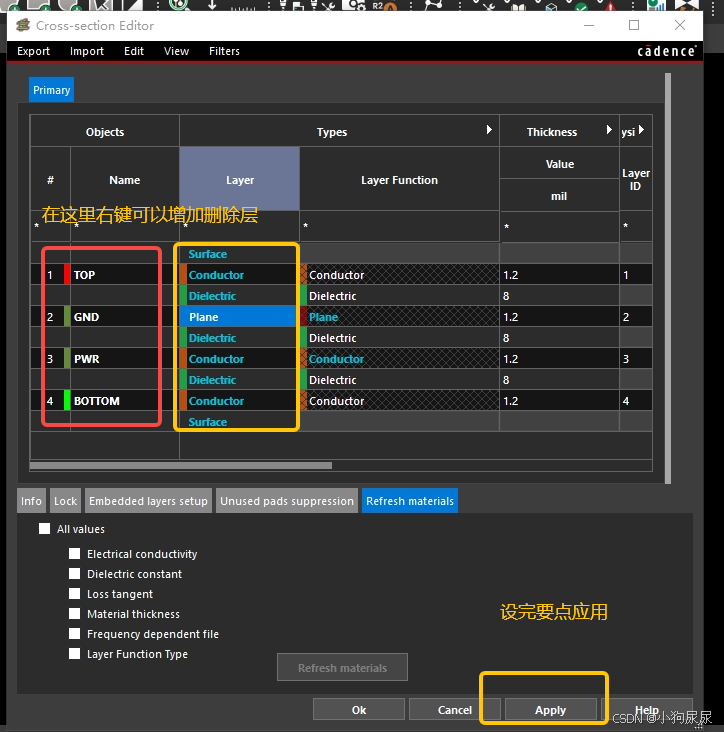

9.叠层设置

SETUP---cross section

注意：当要删除层时，记得删掉层内所有东西，不然不能删除！！！！
