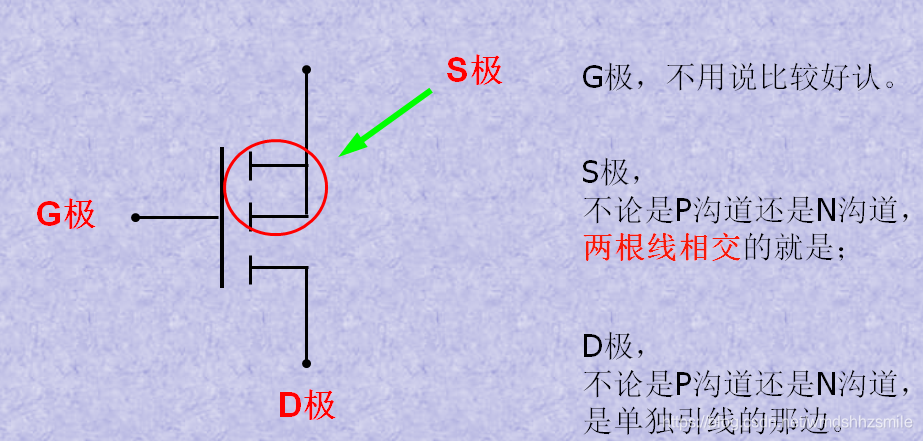

1.pmos和nmos 三个极判断
在这里插入图片描述

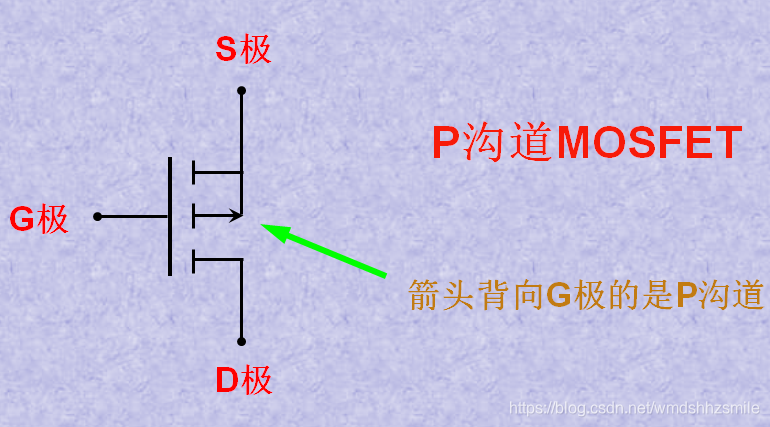

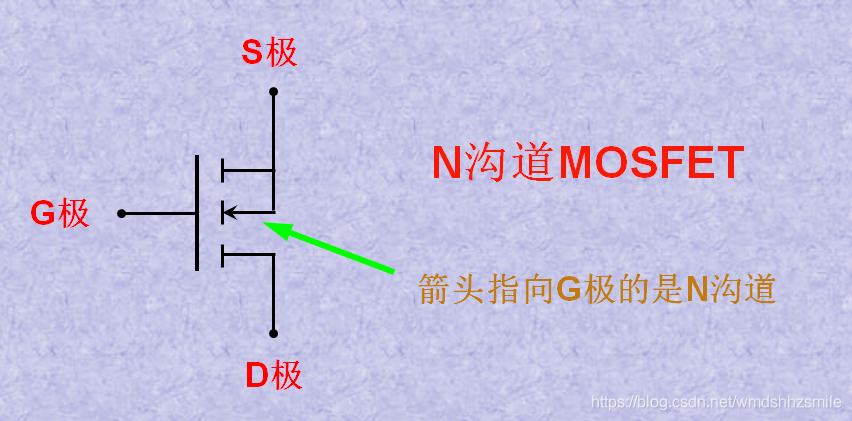

2.Pmos和Nmos 识别
在这里插入图片描述
在这里插入图片描述

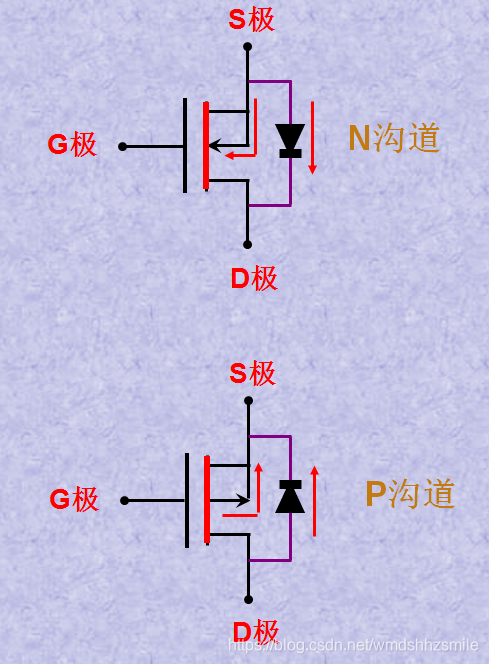

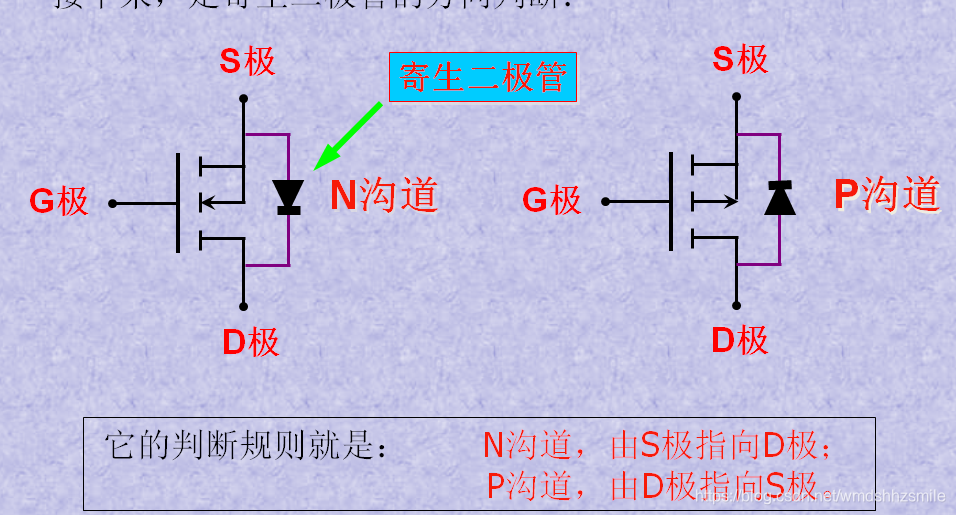

3.pmos和nmos 寄生二极管方向判断
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

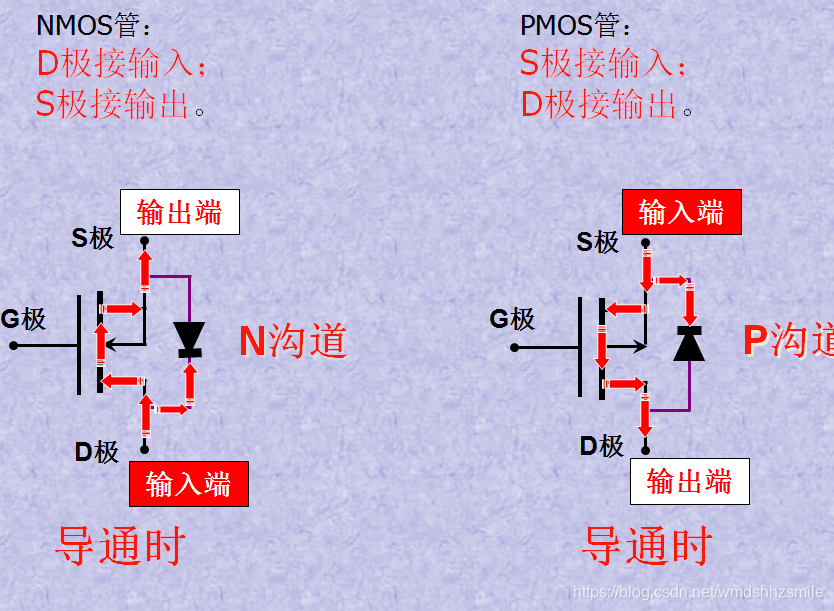

4.电路的接法
D极和S极这两个引脚一定是输入和输出，不论是pmos还是nmos，输入总是与寄生二极管的方向是相反的（输入总是与s极交叉的那个箭头方向相反）
在这里插入图片描述

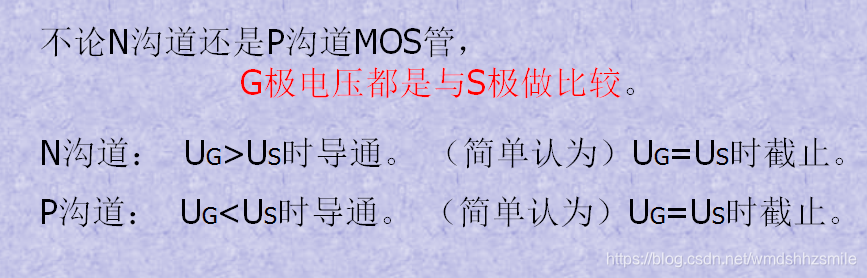

5.导通条件
在这里插入图片描述
