韦东山之sdram

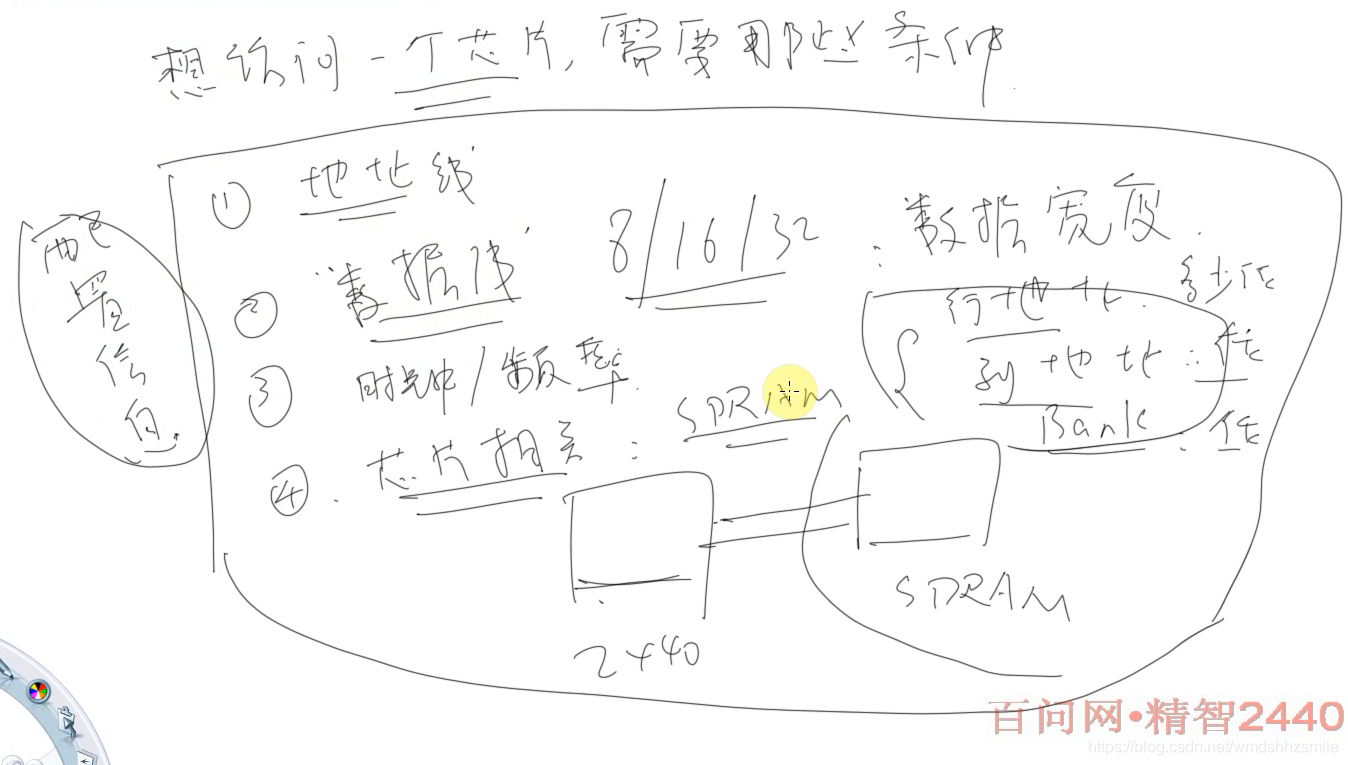

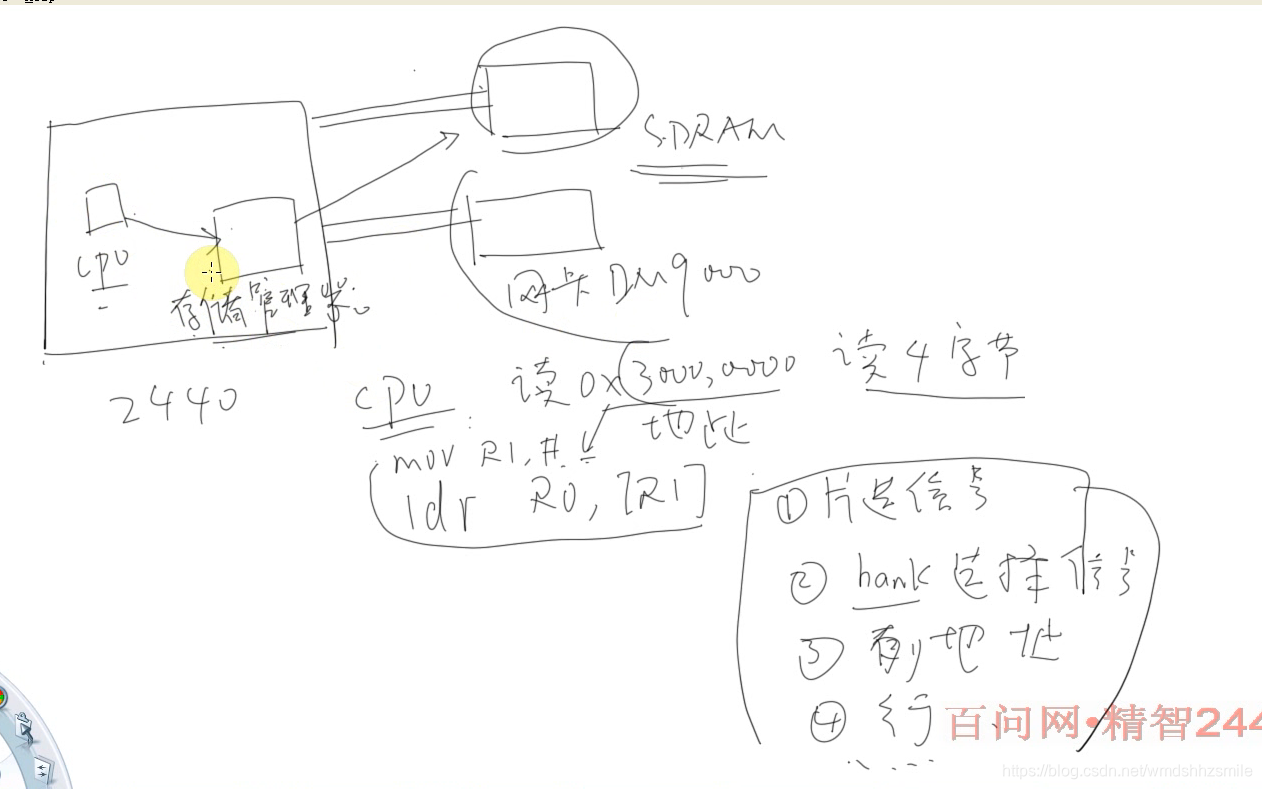

外设是cpu通过存储管理器进行控制，比如要想使用sdram，首先需要配置存储管理器/配置信息（根据sdram手册写寄存器），对于sdram，需要配置

对于数据总线 32位，地址总线从 LADDR2 开始的解释：原文：https://blog.youkuaiyun.com/qqliyunpeng/article/details/51097457

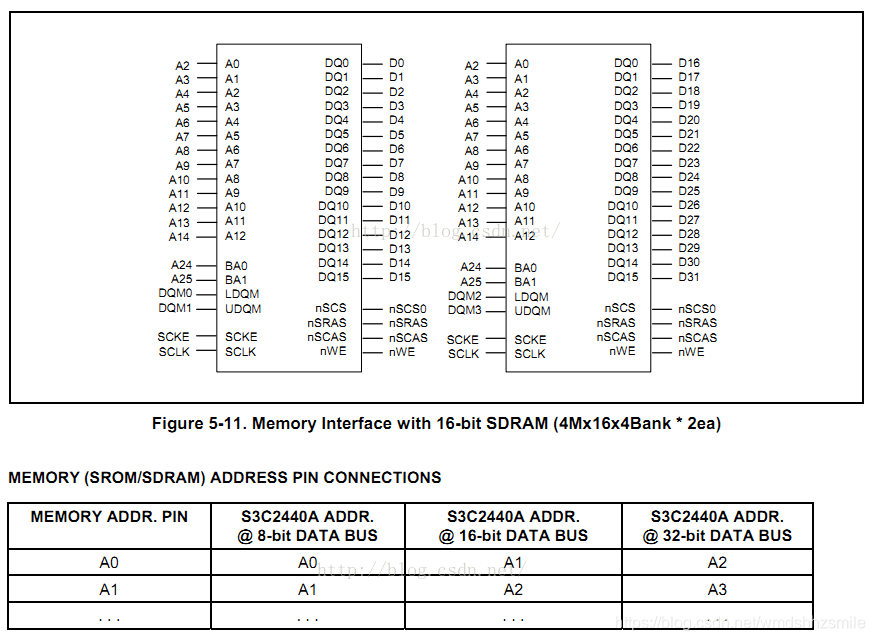

数据手册上提供了设计参考：

图中是有说的，但是原理是什么呢？
1，先弄清楚第一个概念，对于CPU来说:
一个地址用32位来表示：0x30000000、0x40000000;
但是这个地址代表的地址空间是1个字节，也就是说CPU读取0x30000000这个地址得到的是一个字节的数据；
一个地址是多少位的地址跟这个地址代表的地址空间有多大是2码事。
CPU：
0x30000000 1字节
0x30000001 1字节
0x30000002 1字节
…
2，
① 对于JZ2440来说，SDRAM有2片，每一片的数据输出宽度是16bit，总共构成了具有32bit数据输出的内存，现在这块内存1次输出32bit的数据。
② 在这种情况下，读取SDRAM的一个地址得到的数据是4个字节（一定要把①、②这两句话看懂）。
也就是说，CPU想得到一字节的数据的时候，要一次获取 sdram 中的四字节的数据，然后再在其中取出索要的数据。

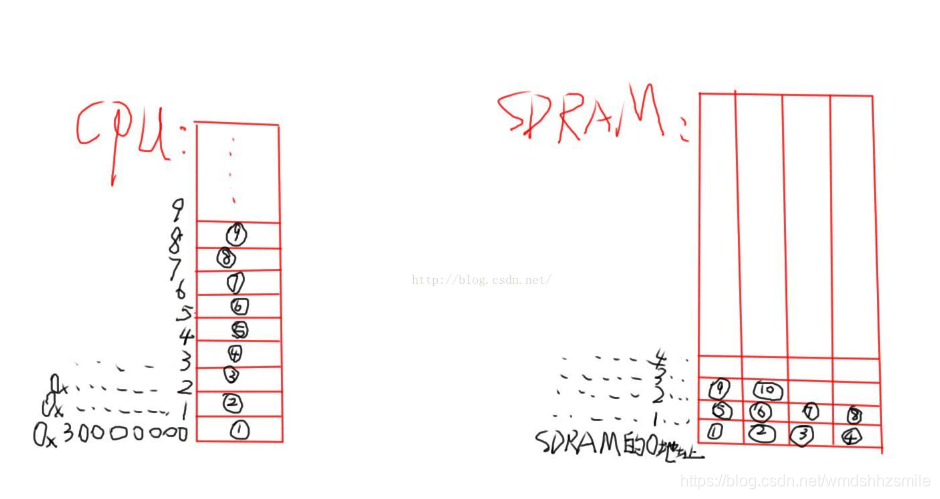

假设：下图黑色带序号的表示CPU想得到的数据，①②③④⑤…数据大小都是1个字节（不懂请把1看懂）

也就是说①②③④这四个字节的数据在SDRAM的0地址，⑤⑥⑦⑧这四个字节的数据在SDRAM的1地址，⑨这个字节在SDRAM的2地址。
那么，
⑴ CPU发出0x30000000、0x30000001、0x30000002、0x30000003这4个地址的时候，访问的都必须是SDRAM的0地址（这句话一定要明白是什么意思，不懂的反复看前面的描述）。
⑵ 发出0x30000004、0x30000005、0x30000006、0x30000007这4个地址的时候，访问的都必须是SDRAM的1地址（这句话一定要明白是什么意思，不懂的反复看前面的描述）。
⑶ 发出0x30000008这个地址的时候，访问的必须是SDRAM的2地址。
而CPU的地址线是直接连在SDRAM的地址线上的，中间又没有其他硬件或者软件做转换，要做到上面这3点，怎么办？

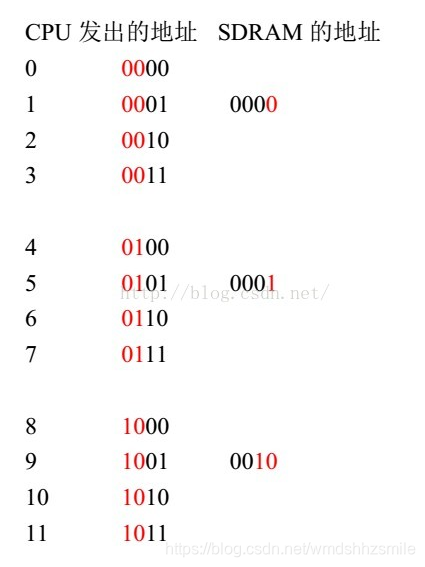

我们来看地址上的规律：

CPU要想发出地址后得到正确数据，那么发出的地址的bit0、bit1是无效的，地址从bit2开始有效。
实际有效地址的最低位是从bit2开始的：
无论bit0、bit1的值是多少，bit2为0的时候访问的是SDRAM的0地址；
bit2为1的时候访问的是SDRAM的1地址；
bit3、bit2为10的时候访问的是SDRAM的2地址；
…
既然实际有效地址的最低位从bit2开始，那么把CPU的ADDR2地址线接到SDRAM的AD0;
把CPU的ADDR3地址线接到SDRAM的AD1;
把CPU的ADDR4地址线接到SDRAM的AD2;
…
CPU的ADDR0和ADDR1不用接。
那至于如何访问0x3000 0001，具体应该是这样的，先取sdram 的0 地址的4字节数据，然后由 s3c2440 芯片去取这四个里边的第二个，具体的实现是s3c2440 操作的，不需要人为操作。
