前言

这段时间在处理一个diagnose-tools 工具的一个问题，发现diagnose-tools 会在某些情况导致下导致内核模块加载失败，在测试中发现原来 /sys/class 这个目录都没有，导致后面的模块加载失败了。https://github.com/alibaba/diagnose-tools/issues/65

通过这个issue吧，算是初步理解了字符设备的使用和背后的原理吧，字符设备看起来使用简单，创建一个cdev，一个class, 一个device 然后关联起来就可以了，实际上背后的逻辑还是有点复杂了，牵涉到了 Linux 设备驱动管理这一大块知识点，下面我把针对字符设备的相关内容整理梳理下。

1、设备模型分析

sysfs 文件系统

sysfs 文件系统是一个类似于proc的基于内存的文件系统，用于将内核中的设备组织成层次化的结构，并把内核设备的详细数据以用户态的文件形式层次化的展示出来。其顶层目录主要有：

block 目录: 包含所有的块设备

device 目录: 包含系统所有设备，并根据设备挂接的总线类型来层次化展示。

bus 目录: 包含系统中所有的总线类型

drivers 目录: 包含系统中所有已注册的设备驱动

class 目录: 系统中的设备类型（如磁盘，网卡，声卡)

sysfs文件系统是一个虚拟的并且存在内存中的，所以重启后，就会丢失，它提供了一些方法，可以把内核中的数据结构、属性和用户空间相互链接。mount -t sysfs sysfs /sys 来把 sysfs 文件系统挂载到根目录下的 sys 目录，当然也可以手动挂载到其它目录。

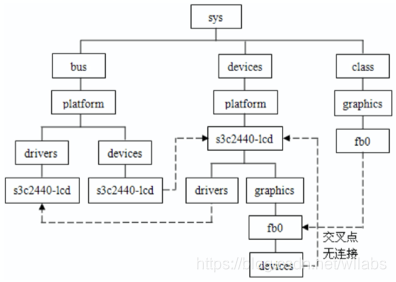

总线、设备、驱动、类之间关系如图下所示：

图1：总线、设备、驱动、类之间关系

关键数据结构

kobject, kset

kobject

在sysfs里显示的每一个目录都对应一个 kobject ，sysfs目录下的树状结构是通过kobject建立连接的， kobject通过大量的链接构成一个多层次的体系结构，kobject的层次结构可以说是代表了linux设备模型，是linux设备模型的基本结构。

struct kobject {
	const char		*name;           //设备名称
	struct list_head	entry;       //用于kobject之间组成双向链表，与该kobject所属的kset里的list形成双向链表
	struct kobject		*parent;     //指向父对象
	struct kset		*kset;           //指向所属kset的指针
	struct kobj_type	*ktype;      //kobject类型结构体，包含kobject属性和销毁方法等
    struct kernfs_node	*sd;         //在sysfs中的路径
	struct kref		kref;            //引用计数，当为0的时候，就会被删除
	unsigned int state_initialized:1; //初始化状态，同时对kobject操作进步异常验证
	unsigned int state_in_sysfs:1;    //在sysfs中kobject的状态
	unsigned int state_add_uevent_sent:1;    //记录用户态上报的状态，仅记录是否上报，上报后是否被接收不是该字段关心的
	unsigned int state_remove_uevent_sent:1;  //同上
	unsigned int uevent_suppress:1;           //如果该字段为1，表示忽略所有上报的uevent事件
};

其中的kref域表示该对象引用的计数,内核通过kref实现对象引用计数管理,内核提供两个函数kobject-get()、kobject-put(),分别用于增加和减少引用计数,当引用计数为0时,所有该对象使用的资源将被释放。

在创建kobject的时候，会通过 kobject_add_internal 方法建立 kobject 与 kset 之间的连接，在这里还是对 parent 的设置，如果没有传入parent，那么该kobject的parent就设置为 kset 的 kobj,在这里 kset 的作用出现了。

static int kobject_add_internal(struct kobject *kobj)
{
	struct kobject *parent;

	parent = kobject_get(kobj->parent);

	/* join kset if set, use it as parent if we do not already have one */
	if (kobj->kset) {
		if (!parent)
			parent = kobject_get(&kobj->kset->kobj);
		kobj_kset_join(kobj);
		kobj->parent = parent;
	}
    在这里还是对 parent 的设置，如果没有传入parent，那么该kobject的parent就
设置为 kset 的 kobj,在这里 kset 的作用出现了。
    ........
}

cdev

对于kobject结构体，单独使用意义不大，linux通过将object嵌入到某个结构体中，这样这些结构体就能用到kobject结构体，比如字符设备 <linux/cdev.h> 中的 struct cdev 结构体，一个 cdev 结构体代表着一个字符设备。

struct cdev {
	struct kobject kobj;    //嵌入kobject 结构体
	struct module *owner;   //所属模块
	const struct file_operations *ops;  //file operation
	struct list_head list;
	dev_t dev;
	unsigned int count;
};

把 kobject嵌入到某个结构体中后，它就拥有了kobject的标准功能。更重要的是，拥有了kobj成员可以便其成为设备模型架构对象中的一部分。通过 cdev->kobj.parent 指向所属 kset->kobj，并且把 cdev->kobj.entry和 cdev->kobj.kset.list 建立链接，使其建立层次结构。

kset

kobject 通常通过 kset 组织成层次化的结构，kset 是具有相同类型的 kobject 的集合。

struct kset {
	struct list_head list;   //这是一个链表头，和属于kset的kobject组成双向链表
	spinlock_t list_lock;    //自旋锁，用于访问时链表时同步
	struct kobject kobj;     //内嵌的kobject对象，所有属于这个kset的kobject的parent都指向这个内嵌的kobj, 此外，kset还依赖kobj维护引用计数，kset的引用计数实际上就是内嵌kobj的引用计数
	const struct kset_uevent_ops *uevent_ops; //kobject创建或被删除时会产生事件，kobject所属的kset过滤事件或给用户空间传递信息
};

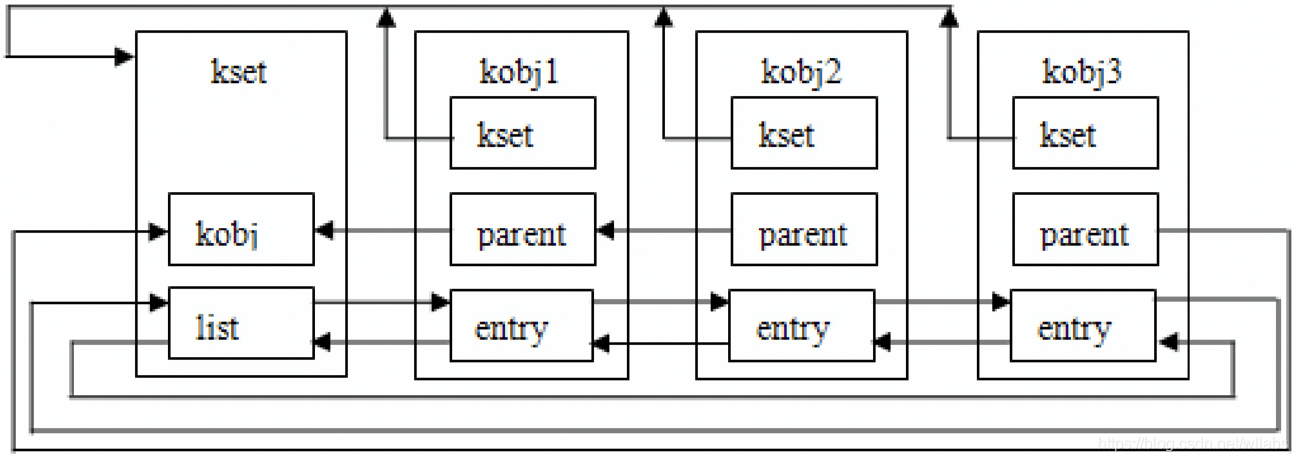

图2 kobject和kset 对应关系

设备模型组件

devices 组件

系统中任一设备类型都由一个struct device 结构体来描述。同时又向sysfs注册一个kset，即devices (/sys/devices)，这个就表示系统中所有设备所在的kset。

struct device {
	struct device		*parent;     //指向父设备，在字符设备里这个值为空，不用关注

	struct kobject kobj;            //内嵌一个kobject对象
	const char		*init_name;     /* initial name of the device */
	const struct device_type *type;
	struct bus_type	*bus;		/* type of bus device is on */
	struct device_driver *driver;	/* which driver has allocated this
					   device */

	u32			id;	/* device instance */
	struct class		*class;    //指向设备所属的类
    void (*release) (struct device *dev);   //释放设备时所调用的方法
    .......
};

classes 组件

系统中的设备类由 struct class 描述，表示某一类设备，对应于sysfs文件系统中的 /sys/class 目录。

class 是一个设备的高层视图，它抽象出了底层的实现细节，从而允许用户空间使用设备所提供的功能，而不用关心设备是如何工作的。在class中，设备是按功能来归类，比如网卡，网卡，磁盘。很多设备并不属于某个总线，比如我们的字符设备就不属于某个总线，所以我们这里也不介绍总线相关的知识，不属于总线的设备，在管理方面不同于属于总线的设备。虽然不属于总线，但是字符设备归属于某个确定的class。

struct class {
	const char		*name;          //类名
	struct module		*owner;     //模块名
	struct kobject			*dev_kobj;   //内嵌kobject，表示该类设备的引用计数管理

	void (*class_release)(struct class *class);   //释放class调用函数，在创建class时指定
	void (*dev_release)(struct device *dev);

	int (*suspend)(struct device *dev, pm_message_t state);
	int (*resume)(struct device *dev);

	struct subsys_private *p;
};

其中 struct subsys_private *p 是代表类的集合

struct subsys_private {
	struct kset subsys;
	struct list_head interfaces;   //interfaces是一个链表头，用来链接class上的各个接口，字符设备这里相当于是空的。

	struct class *class;
    .......
};

类的创建会在 sysfs 文件系统的 class 目录下创建一个该类名的目录。

下面说明了设备模型对设备的管理

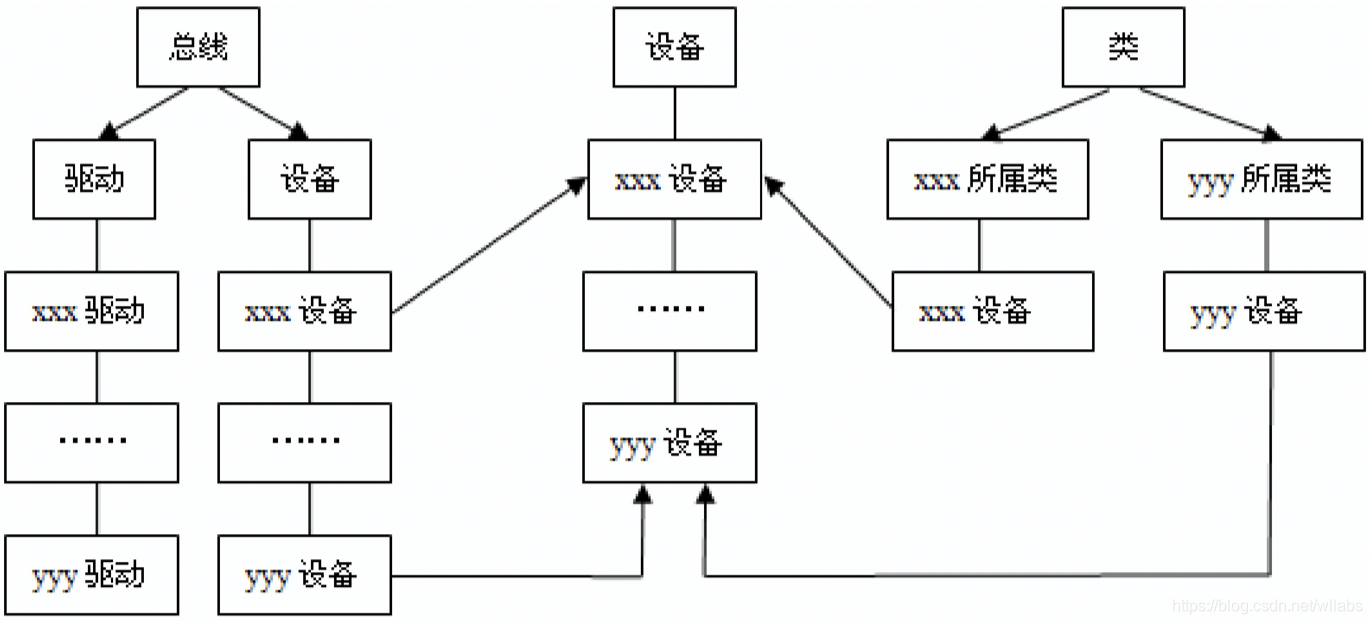

图3 设备模型

2、字符设备驱动开发

字符设备驱动重要的数据结构

字符设备的特点是以字节为单位，顺序传输，键盘，鼠标以及打印机都是属于字符设备，都可以用文件的形式表达出来，所以它的关键数据结构也和文件差不多，它们分别是file_operations, file, inode，以文件的方式提供给用户空间使用。这里不细列这些普通的文件类数据结构了。

字符设备的接口

字符设备使用struct cdev 结构体描述字符设备， struct cdev 定义在文件 linux/cdev.h 中

struct cdev {
	struct kobject kobj;   //内嵌的kobject对象，用于对该设备的线用计数
	struct module *owner;  //所属模块指针
	const struct file_operations *ops;  //文件操作结构体指针，该设备操作对应的VFS的接口函数
	struct list_head list;
	dev_t dev;   //设备号，一个32位数据，高12位为主设备号，低20位为次设备号
	unsigned int count;
};

cdev里的kobj->parent，在cdev里没有赋值，是个空0x0，和struct class里的kobj->parent 指向 kset->kobj 不一样。当cdev里的kobj->parent时为空时，parent_kobj = virtual_device_parent(dev); 会指定一个parent设备为 virtual。

字符设备驱动的组成

字符设备驱动可以简单概括为两部分

1、字符设备的加载和卸载

2、字符设备对应的文件系统操作函数

部分代码流程分析

register_chrdev

__register_chrdev_region 找到合适的chrdevs，获取字符设备的设备编号，并初始化 char_device_struct.

cdev = cdev_alloc(); 初始化 cdev 结构体

err = cdev_add 给cdev结构体赋相应值，这里并没有创建文件或者文件夹

class_create

class_create 创建并初始化class 结构体

__class_register

kset_register

kobject_add_internal(&k->kobj);
kobject_uevent(&k->kobj, KOBJ_ADD);

device_create

device_create_groups_vargs 创建 struct dev 结构体

device_register -> device_add

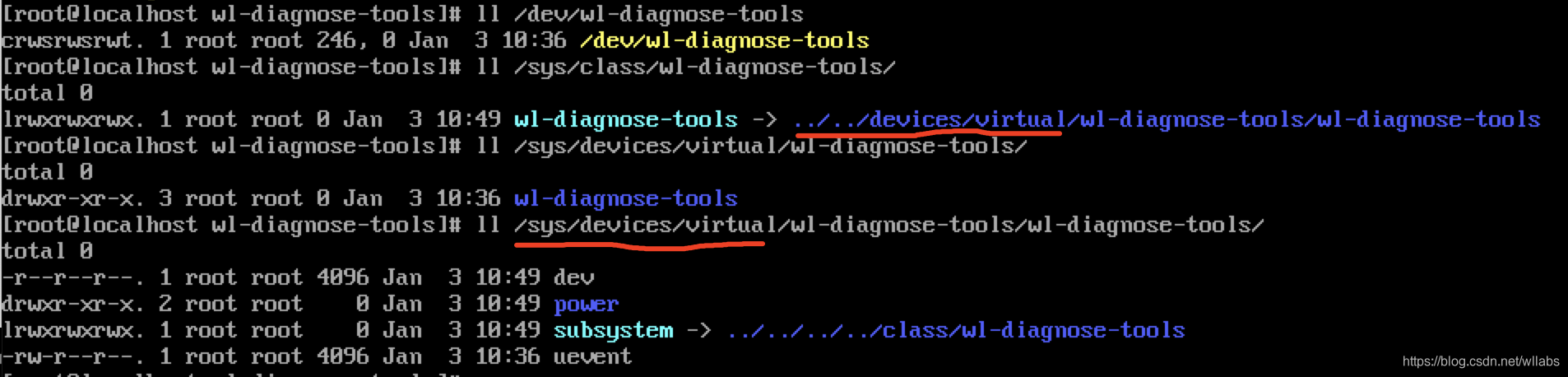

kobj = get_device_parent(dev, parent); 创建 /sys/devices 下的 device parent目录，并指定 parent，字符设备的parent 是 virtual

device_create_file 创建 device

device_add_class_symlinks 建立 device 和 class 的软链

创建字符设备例子

以下基于diagnose-tools 的代码写了个创建字符设备的例子，方便快速掌握字符设备的使用。

/*
 * 简单的字符设备例子
 *
 * Copyright (C) 2020 wllabs.
 *
 * 作者: wllabs <wllabs@163.com>
 *
 * License terms: GNU General Public License (GPL) version 3
 *
 */

#include <linux/kernel.h>
#include <linux/module.h>
#include <linux/init.h>

#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/fs.h>
#include <linux/uaccess.h>

#include "uapi/diagnose.h"

#define DIAG_DEV_NAME "wl-diagnose-tools"
#define DIAG_IOCTL_TYPE_TEST 1

static int diag_dev_major = -1;
static struct class *diag_dev_class = NULL;
static struct device *diag_dev = NULL;

struct diag_dev {
    struct cdev cdev;
};

static long diag_ioctl(struct file *filp, unsigned int cmd, unsigned long arg)
{
    int ret = -EINVAL;
    int type, nr;

    type = _IOC_TYPE(cmd);
    nr = _IOC_NR(cmd);

    switch (type) {
    case DIAG_IOCTL_TYPE_TEST:
        if (nr == 1) {
            struct diag_ioctl_test val;

            ret = copy_from_user(&val, (void *)arg, sizeof(struct diag_ioctl_test));
            if (!ret) {
                val.out = val.in + 1;
                ret = copy_to_user((void *)arg, &val, sizeof(struct diag_ioctl_test));
            }
        }
        break;
    default:
        break;
    }

    return ret;
}

static int diag_open(struct inode *inode, struct file *file)
{
    __module_get(THIS_MODULE);

    return 0;
}

static int diag_release(struct inode *inode, struct file *file)
{
    module_put(THIS_MODULE);

    return 0;
}

static const struct file_operations diag_fops = {
    .open       = diag_open,
    .release    = diag_release,
    .unlocked_ioctl = diag_ioctl,
};

static char *diag_devnode(struct device *dev, umode_t *mode)
{
    if (mode)
	    *mode = S_IRUGO | S_IRWXUGO | S_IALLUGO;

    return kstrdup("wl-diagnose-tools", GFP_KERNEL);;
}

int diag_dev_init(void)
{
    int ret = 0;
    diag_dev_major = register_chrdev(0, DIAG_DEV_NAME, &diag_fops);;

    if (diag_dev_major < 0) {
        printk("wl-diagnose-tools: failed to register device\n");
        return diag_dev_major;
    }

    diag_dev_class = class_create(THIS_MODULE, DIAG_DEV_NAME);
    if (IS_ERR(diag_dev_class)) {
        ret = PTR_ERR(diag_dev_class);
        printk(KERN_ERR "wl-diagnose-tools: class_create err=%d", ret);
        unregister_chrdev(diag_dev_major, DIAG_DEV_NAME);

        return ret;
    }
    diag_dev_class->devnode = diag_devnode;

    diag_dev = device_create(diag_dev_class, NULL, MKDEV(diag_dev_major, 0), NULL, DIAG_DEV_NAME);
    if (IS_ERR(diag_dev)) {
        ret = PTR_ERR(diag_dev);
        printk(KERN_ERR "wl-diagnose-tools: device_create err=%d", ret);
        unregister_chrdev(diag_dev_major, DIAG_DEV_NAME);
        class_destroy(diag_dev_class);

        return ret;
    }

    return 0;
}

void diag_dev_cleanup(void)
{
    if (diag_dev_major >= 0) {
        unregister_chrdev(diag_dev_major, DIAG_DEV_NAME);
    }

    if (diag_dev != NULL) {
        device_destroy(diag_dev_class, MKDEV(diag_dev_major, 0));
    }

    if (diag_dev_class != NULL) {
        class_destroy(diag_dev_class);
    }

    diag_dev_major = -1;
    diag_dev = NULL;
    diag_dev_class = NULL;
}


static int __init diagnosis_init(void)
{
	int ret = 0;

	ret = diag_dev_init();
	if (ret)
		goto out_dev;

	printk("wl-diagnose-tools in diagnosis_init\n");

	return 0;

out_dev:
	return ret;
}

static void __exit diagnosis_exit(void)
{
	printk("wl-diagnose-tools in diagnosis_exit\n");
	diag_dev_cleanup();
}

module_init(diagnosis_init);
module_exit(diagnosis_exit);

MODULE_DESCRIPTION("Alibaba performance monitor module");
MODULE_AUTHOR("wllabs <wllabs@163.com>");
MODULE_LICENSE("GPL v2");
