DCDC电源(二)

#记录本人学习过程。如果有幸对你有帮助,倍感荣幸。本文会介绍DCDC基础知识。

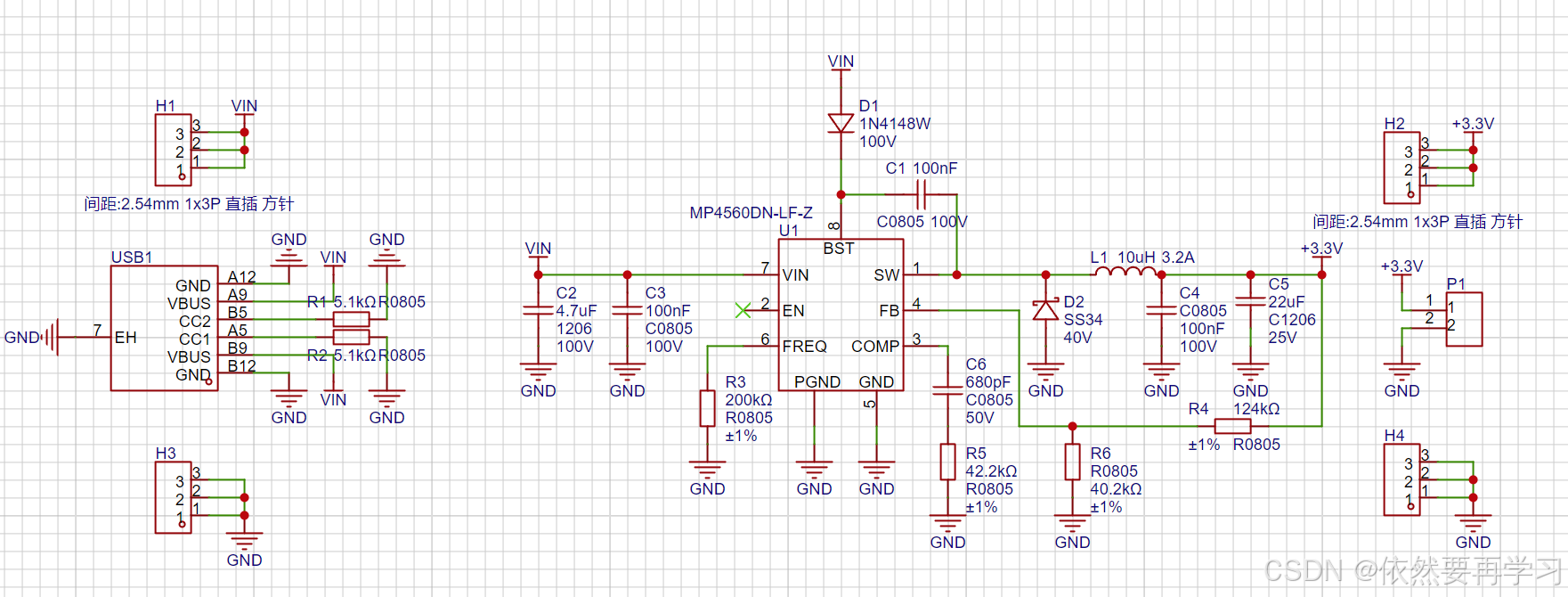

一、原理图

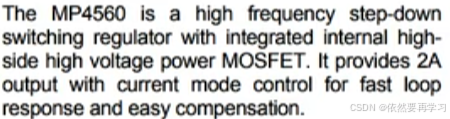

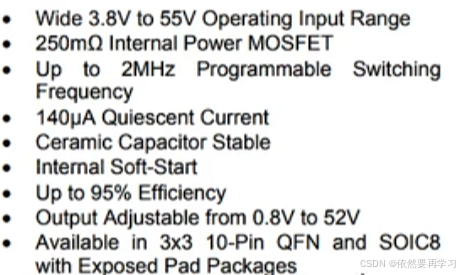

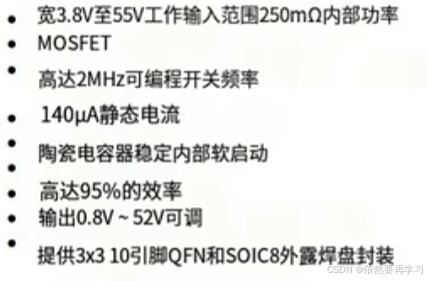

二、数据手册

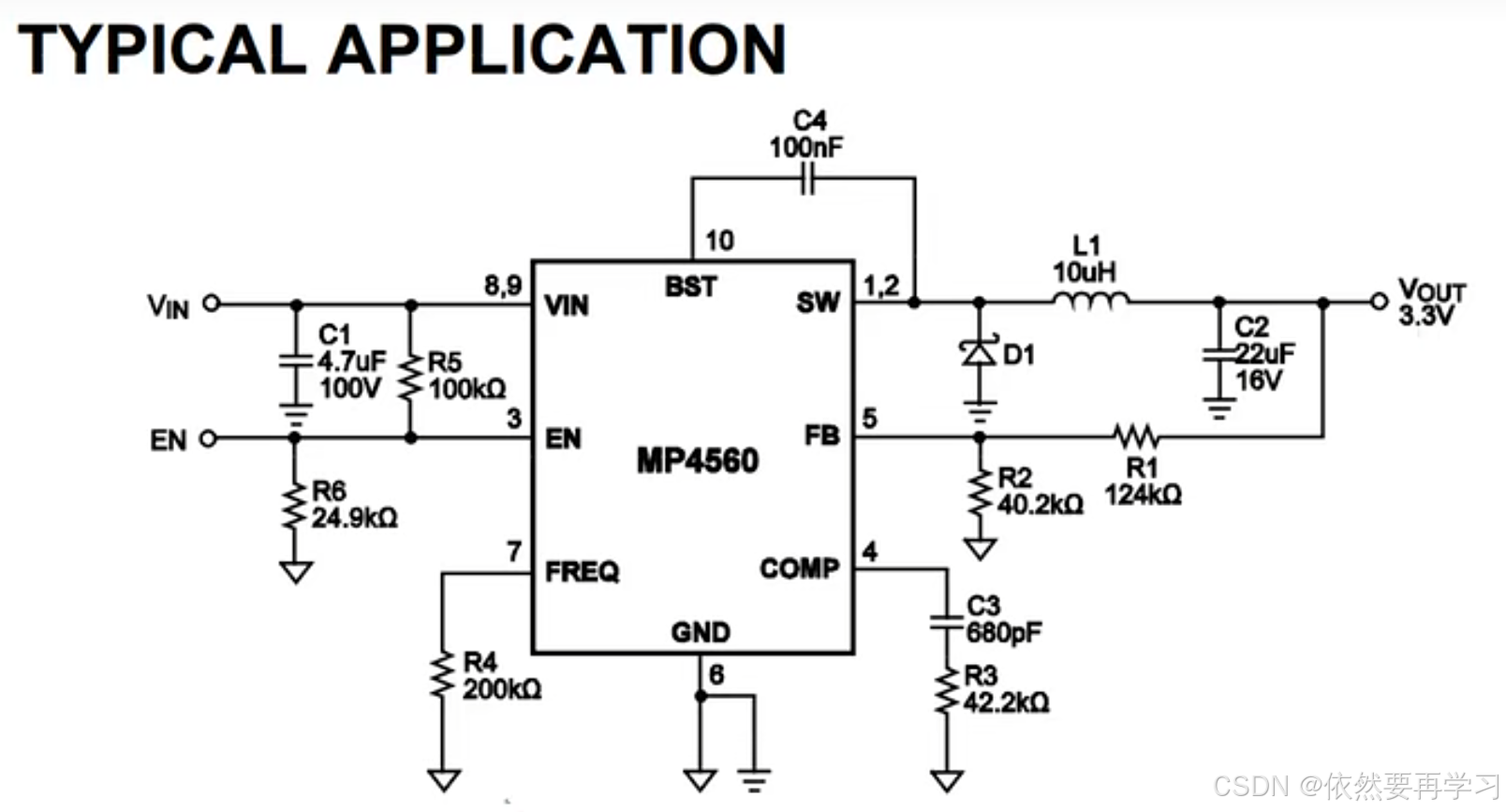

可以根据典型示例来帮助设计

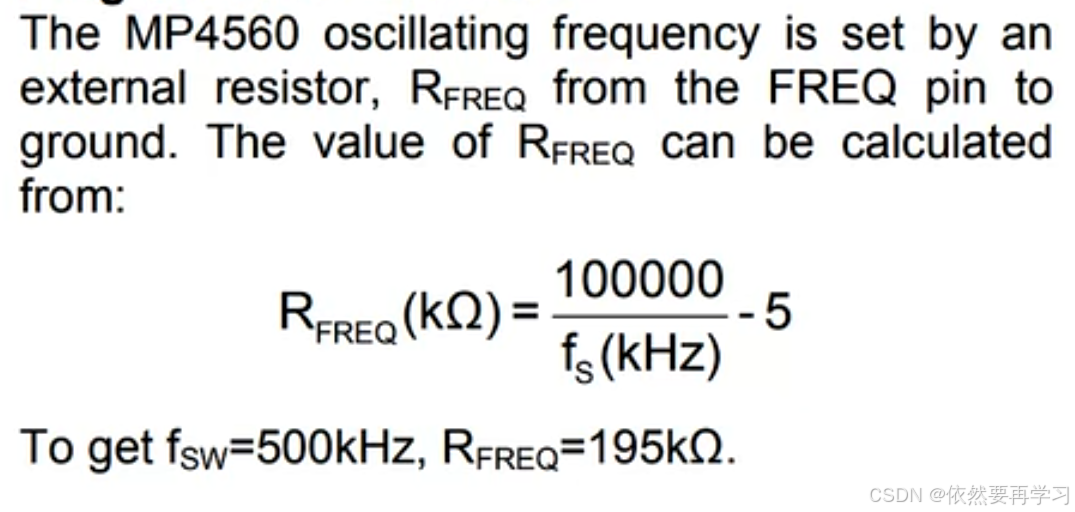

FREQ引脚:通过电阻大小设置开关频率

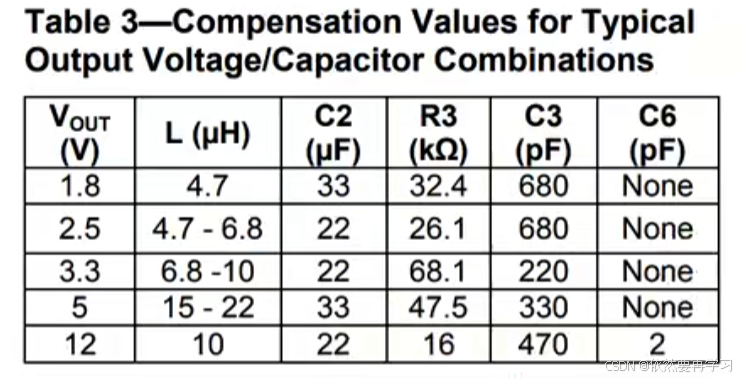

COMP引脚:回路补偿引脚,误差放大器的输出。可以根据表格和需要来设计

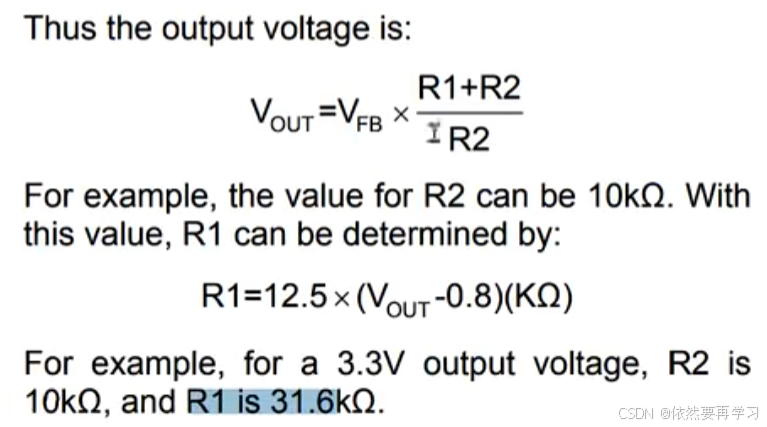

FB引脚:反馈

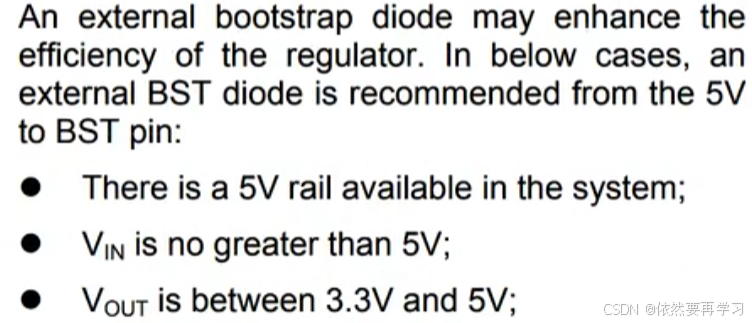

BST:

当输入电压较低不能满足MOS管快速导通,可以使用外部BST二极管,提高效率

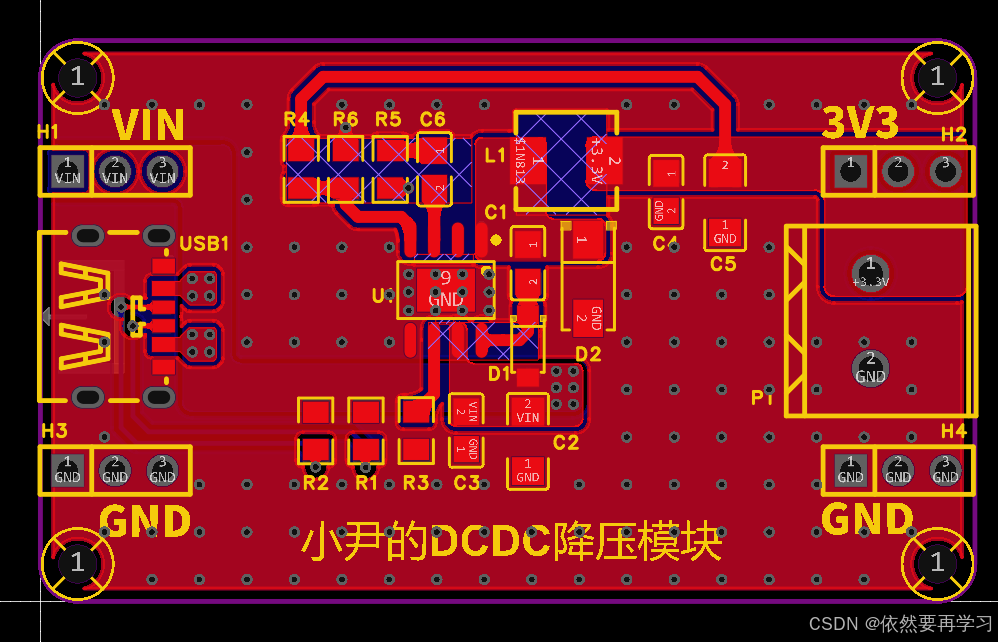

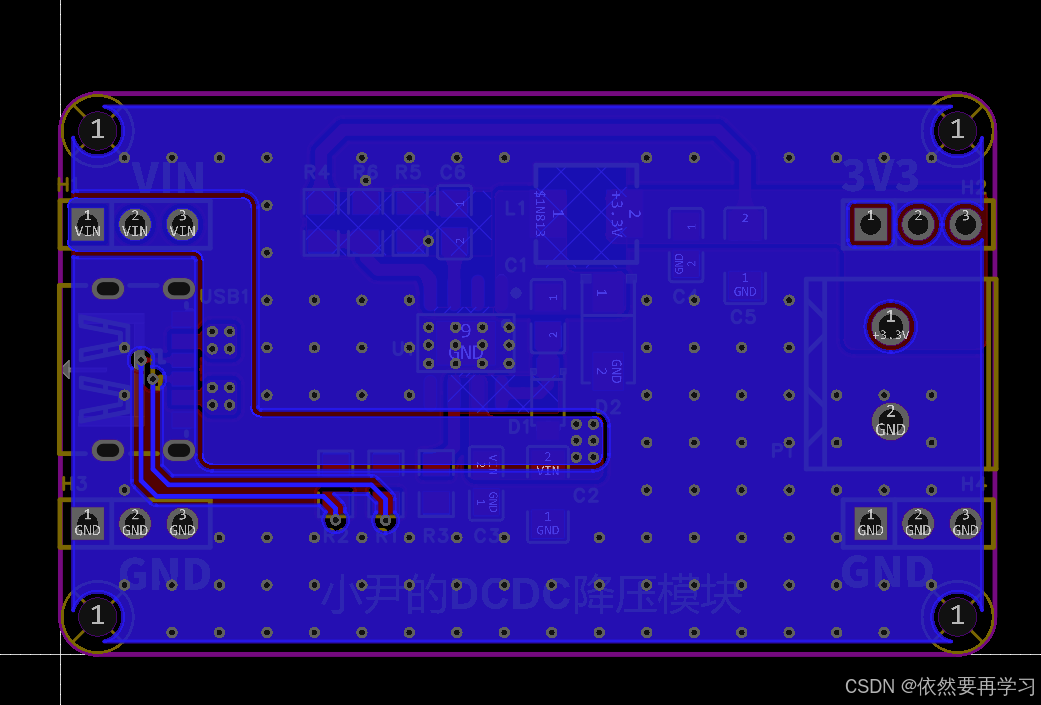

三、PCB设计

pcb设计仅供参考。

注意要点:

功率管脚因大面积铺铜减少电源的温度升高;

反馈线不能绕着电感走;

开关电源芯片及其电感下面尽量不要布其他信号线;

输入电容就近放在芯片的输入Vin和功率的PGND,减少寄生电感的存在

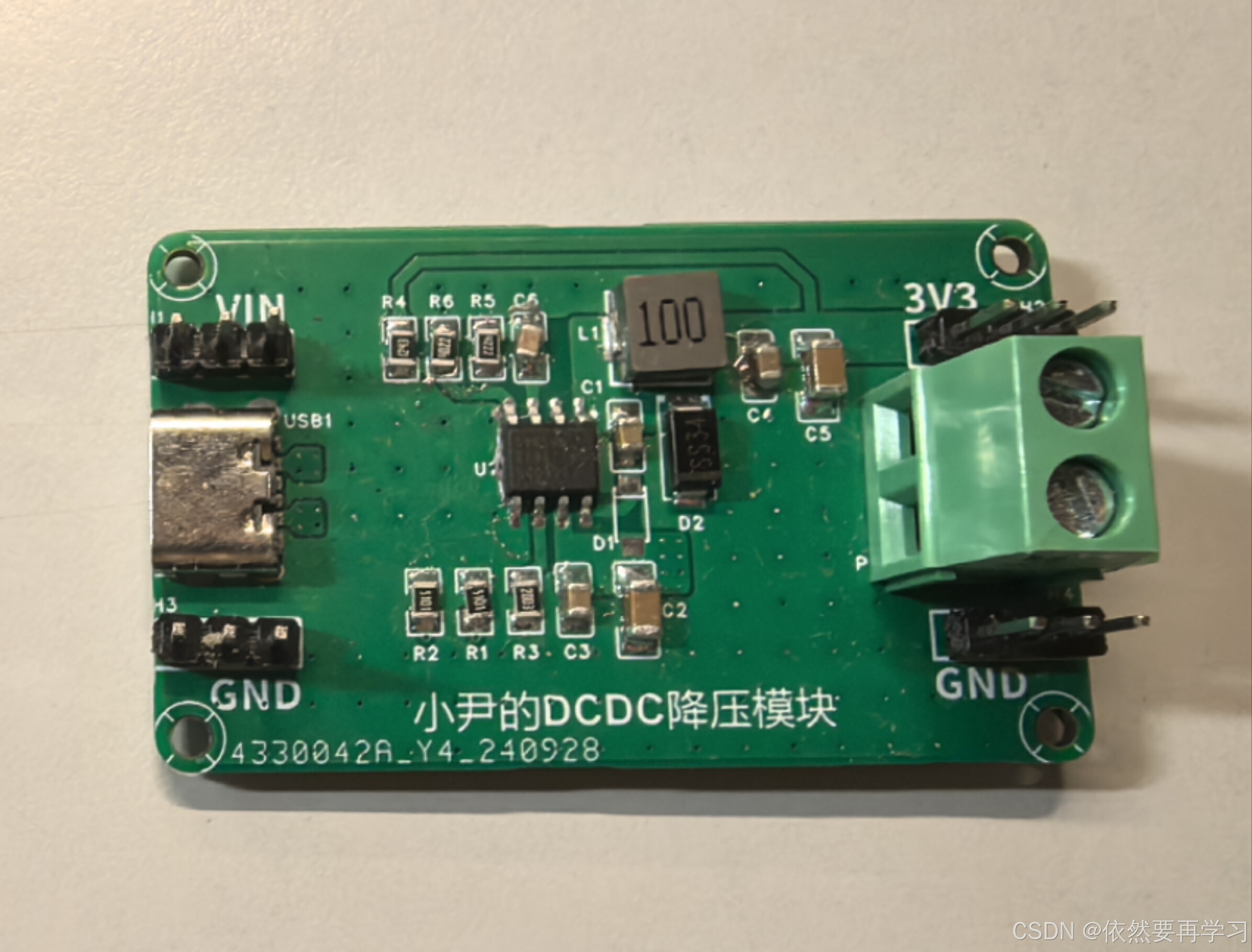

四、实物展示

补充:打板可以去嘉立创进行免费打样,打板前记得领优惠券。
