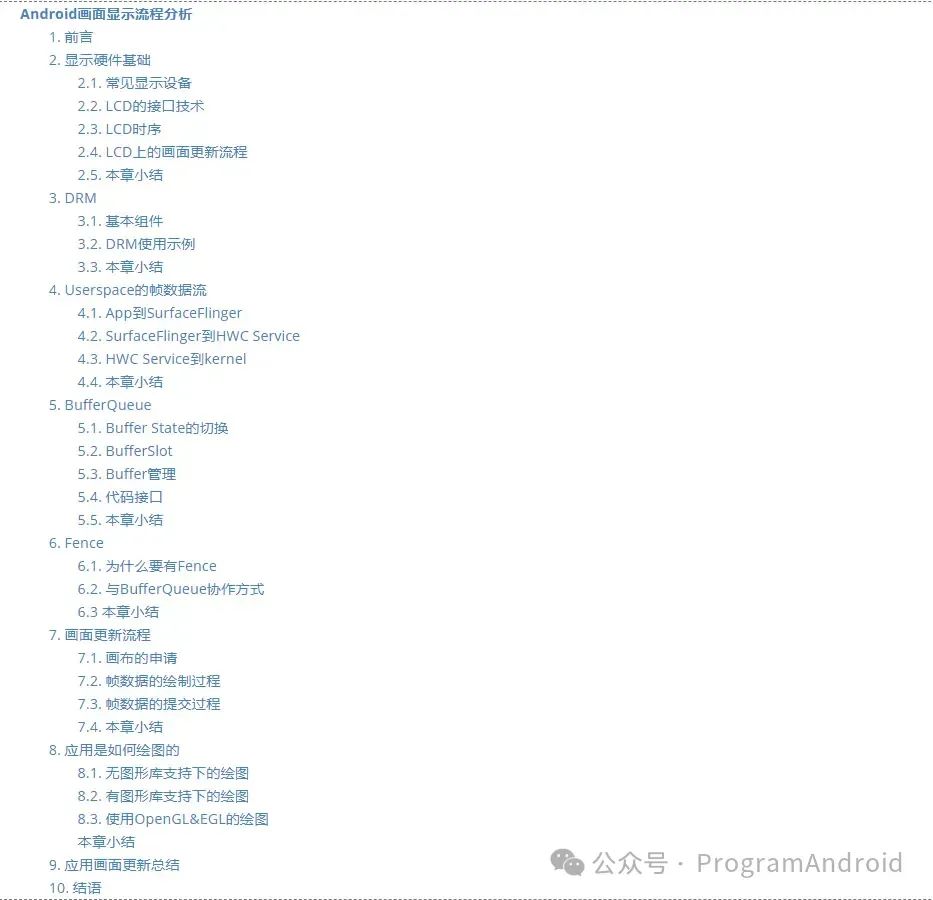

经典好文推荐，通过阅读本文，您将收获以下知识点:


1. 前言

本文尝试从硬件认识开始介绍Android的显示系统是如何更新画面的，希望能就android系统是如何更新画面的问题，给读者带来一个感性认知。文中将尝试解释从App画出一帧画面到这帧画面是如何到达屏幕并最终被人眼看到的整个过程，这其中会涉及硬件的一些基础知识以及Android系统下一些重要的软件基础组件。本文将先分别介绍画面显示过程中所涉及到的重要组件及其工作原理，然后从Android app渲染第一帧画面开始逐步串联起各个组件，期望最终对于Android系统下画面是如何显示出来的给读者一个宏观的认识。本文适合对Android显示系统有过一定了解的同学阅读。由于文章较长，这里会分成10个章节，共五篇博文来介绍。

由于本文是通过阅读各种文章及代码，总结出来的，难免有些地方理解得不对，欢迎大家批评指正。

2. 显示硬件基础

无论软件的架构设计多么高端大气上档次，最终都离不开硬件的支持，软件的架构是建构在硬件的运行原理之上的，所以在讨论软件的各个设计之前我们有必要对显示硬件的原理做一个初步的了解。

2.1. 常见显示设备

LCD(Liquid Crystal Display)俗称液晶。

液晶是一种材料，液晶这种材料具有一种特点：可以在电信号的驱动下液晶分子进行旋转，旋转时会影响透光性，

因此我们可以在整个液晶面板后面用白光照（称为背光），可以通过不同电信号让液晶分子进行选择性的透光，此时在液晶面板前面看到的就是各种各样不同的颜色，这就是LCD显示画面的原理。

有些显示器（譬如LED显示器、CRT显示器）自己本身会发光称为主动发光，有些（LCD）本身不会发光只会透光，需要背光的协助才能看起来是发光的，称为被动发光。

其他一些主流的显示设备：

CRT：阴极摄像管显示器。 以前的那种大屁股电视机就是CRT显示，它曾是应用最广泛的显示器之一，不过现在基本没有在使用这种技术了。

OLED：有机发光二极管又称为有机电激光显示(Organic Light-Emitting Diode，OLED)，OLED显示技术具有自发光的特性，采用非常薄的有机材料涂层

和玻璃基板，可以做得更轻更薄，可视角度更大，并且能够显著节省电能。目前未成为主流，但是很有市场潜力，将来很可能取代LCD。

LED：主要用在户外大屏幕

2.2. LCD的接口技术

VGA(Video Graphics Array)即视频图形阵列，具有分辨率高、显示速率快、颜色丰富等优点。VGA接口不但是CRT显示设备的标准接口，同样也是LcD液晶显示设备的标准接口，具有广泛的应用范围。相信很多朋友都不会陌生，因为这种接口是电脑显示器上最主要的接口，从块头巨大的CRT显示器时代开始，VGA接口就被使用，并且一直沿用至今。

HDMI（High Definition Multimedia Interface） 高清多媒体接口，是一种全数字化视频和声音发送接口，可以发送未压缩的音频及视频信号。HDMI可用于机顶盒,DVD播放机、个人计算机、电视、游戏主机、综合扩大机、数字音响与电视机等设备。HDMI可以同时发送音频和视频信号，由于音频和视频信号采用同一条线材，大大简化系统线路的安装难度。

DVI（Digital Visual Interface），即数字视频接口。它是1998年9月，在Intel开发者论坛上成立的，由Silicon Image、Intel（英特尔）、Compaq（康柏）、IBM（国际商业机器公司）、HP（惠普）、NEC（日本电气股份有限公司）、Fujitsu(富士通)等公司共同组成的DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准

LV
