一、引言

　　DCT变换是数字图像处理中重要的变换，很多重要的图像算法、图像应用都是基于DCT变换的，如JPEG图像编码方式。对于大尺寸的二维数值矩阵，倘若采用普通的DCT变换来进行，其所花费的时间将是让人难以忍受甚至无法达到实用。而要克服这一难点，DCT变换的快速算法无非是非常吸引人的。

　　就目前而言，DCT变换的快速算法无非有以下两种方式：

　　1．由于FFT算法的普便采用，直接利用FFT来实现DCT变换的快速算法相比来说就相对容易。但是此种方法也有不足：计算过程会涉及到复数的运算。由于DCT变换前后的数据都是实数，计算过程中引入复数，而一对复数的加法相当于两对实数的加法，一对复数的乘法相当于四对实数的乘法和两对实数的加法，显然是增加了运算量，也给硬件存储提出了更高的要求。

　　2．直接在实数域进行DCT快速变换。显然，这种方法相比于前一种而言，计算量和硬件要求都要优于前者。

　　鉴于此，本文采用第二种方法来实现DCT变换的快速算法。

　　二、理论推导

　　限于篇幅，在此不能罗列，具体推导过程可参见《DCT快速新算法及滤波器结构研究与子波变换域图像降噪研究》华南理工大学博士论文。

　　三、程序实现

　　DCT快速变换

　　考虑到DCT变换中的系数要重复计算，可使用查找表来提高运行的效率，只要开始DCT变换之前计算一次，DCT变换中就可以只查找而无需计算系数。

　　void initDCTParam(int deg)

{

　　　// deg 为DCT变换数据长度的幂

　　　if(bHasInit)

　　　{

　　　　　　 return; //不用再计算查找表

　　　}

　　　int total, halftotal, i, group, endstart, factor;

　　　total = 1 << deg;

　　　if(C != NULL) delete []C;

　　　C = (double *)new double[total];

　　　halftotal = total >> 1;

　　　for(i=0; i < halftotal; i++)

　　　　　　 C[total-i-1]=(double)(2*i+1);

　　　for(group=0; group < deg-1; group++)

　　　{

　　　　　　 endstart=1 << (deg-1-group);

　　　　　　 int len = endstart >> 1;

　　　　　　 factor=1 << (group+1);

　　　　　　 for(int j = 0;j < len; j++)

　　　　　　　　　　C[endstart-j-1] = factor*C[total-j-1];

　　　}

　　　for(i=1; i < total; i++)

　　　　　　 C[i] = 2.0*cos(C[i]*PI/(total << 1)); ///C[0]空着，没使用

　　　bHasInit=true;

}

　　DCT变换过程可分为两部分：前向追底和后向回根

void dct_forward(double *f,int deg)

{

　　　// f中存储DCT数据

　　　int i_deg, i_halfwing, total, wing, wings, winglen, halfwing;

　　　double temp1,temp2;

　　　total = 1 << deg;

　　　for(i_deg = 0; i_deg < deg; i_deg++)

　　　{

　　　　　　 wings = 1 << i_deg;

　　　　　　 winglen = total >> i_deg;

　　　　　　 halfwing = winglen >> 1;

　　　　　　 for(wing = 0; wing < wings; wing++)

　　　　　　 {

　　　　　　　　　　for(i_halfwing = 0; i_halfwing < halfwing; i_halfwing++)

　　　　　　　　　　{

　　　　　　　　　　　　　 temp1 = f[wing*winglen+i_halfwing];

　　　　　　　　　　　　　 temp2 = f[(wing+1)*winglen-1-i_halfwing];

　　　　　　　　　　　　　 if(wing%2)

　　　　　　　　　　　　　　　　　swap(temp1,temp2); // 交换temp1与temp2的值

　　　　　　　　　　　　　 f[wing*winglen+i_halfwing] = temp1+temp2;

　　　　　　　　　　　　　 f[(wing+1)*winglen-1-i_halfwing] =

　　　　　　　　　　　　　　　　(temp1-temp2)*C[winglen-1-i_halfwing];

　　　　　　　　　　}

　　　　　　 }

　　　}

}

　　后向回根：

void dct_backward(double *f,int deg)

{

　　　// f中存储DCT数据

　　　int total,i_deg,wing,wings,halfwing,winglen,i_halfwing,temp1,temp2;

　　　total = 1 << deg;

　　　for(i_deg = deg-1; i_deg >= 0; i_deg--)

　　　{

　　　　　　 wings = 1 << i_deg;

　　　　　　 winglen = 1 << (deg-i_deg);

　　　　　　 halfwing = winglen >> 1;

　　　　　　 for(wing = 0; wing < wings; wing++)

　　　　　　 {

　　　　　　　　　　for(i_halfwing = 0; i_halfwing < halfwing; i_halfwing++)

　　　　　　　　　　{　

　　　　　　　　　　　　　 //f[i_halfwing+wing*winglen] = f[i_halfwing+wing*winglen];

　　　　　　　　　　　　　 if(i_halfwing == 0)

　　　　　　　　　　　　　 {

　　　　　　　　　　　　　　　　　　f[halfwing+wing*winglen+i_halfwing] =

　　　　　　　　　　　　　　　　　　　　0.5*f[halfwing+wing*winglen+i_halfwing];

　　　　　　　　　　　　　　}

　　　　　　　　　　　　　 else

　　　　　　　　　　　　　 {

　　　　　　　　　　　　　　　　　temp1=bitrev(i_halfwing,deg-i_deg-1);　 // bitrev为位反序

　　　　　　　　　　　　　　　　　temp2=bitrev(i_halfwing-1,deg-i_deg-1); // 第一参数为要变换的数

　　　　　　　　　　　　　　　　 // 第二参数为二进制长度

　　　　　　　　　　　　　　　　　f[halfwing+wing*winglen+temp1] =

　　　　　　　　　　　　　　　　　　　 f[halfwing+wing*winglen+temp1]-f[halfwing+wing*winglen+temp2];

　　　　　　　　　　　　　 }　　

　　　　　　　　　　}

　　　　　　 }

　　　}

}

　　位反序函数如下：

int bitrev(int bi,int deg)

{　　

　　　int j = 1, temp = 0, degnum, halfnum;

　　　degnum = deg;

　　　//if(deg<0) return 0;

　　　if(deg == 0) return bi;

　　　halfnum = 1 << (deg-1);

　　　while(halfnum)

　　　{　　　　　　

　　　　　　 if(halfnum&bi)

　　　　　　　　　　temp += j;

　　　　　　 j<<=1;

　　　　　　 halfnum >>= 1;

　　　}

　　　return temp;

}

　　完整实现一维DCT变换：

void fdct_1D_no_param(double *f,int deg)

{

　　　initDCTParam(deg);

　　　dct_forward(f,deg);

　　　dct_backward(f,deg);

　　　fbitrev(f,deg);　　 // 实现位反序排列

　　　f[0] = 1/(sqrt(2.0))*f[0];

}

void fdct_1D(double *f,int deg)

{

　　　fdct_1D_no_param(f,deg);

　　　int total = 1 << deg;

　　　double param = sqrt(2.0/total);

　　　for(int i = 0; i < total; i++)

　　　　　　 f[i] = param*f[i];

}

　　利用一维DCT变换来实现二维DCT变换：

void fdct_2D(double *f,int deg_row,int deg_col)

{　　

　　　int rows,cols,i_row,i_col;

　　　double two_div_sqrtcolrow;

　　　rows=1 << deg_row;

　　　cols=1 << deg_col;

　　　init2D_Param(rows,cols);

　　　two_div_sqrtcolrow = 2.0/(sqrt(double(rows*cols)));　

　　　for(i_row = 0; i_row < rows; i_row++)

　　　{

　　　　　　 fdct_1D_no_param(f+i_row*cols,deg_col);

　　　}

　　　for(i_col = 0; i_col < cols; i_col++)

　　　{

　　　　　　 for(i_row = 0; i_row < rows; i_row++)

　　　　　　 {

　　　　　　　　　　temp_2D[i_row] = f[i_row*cols+i_col];

　　　　　　 }

　　　　　　 fdct_1D_no_param(temp_2D, deg_row);

　　　　　　 for(i_row = 0; i_row < rows; i_row++)

　　　　　　 {

　　　　　　　　　　f[i_row*cols+i_col] = temp_2D[i_row]*two_div_sqrtcolrow;

　　　　　　 }　　　　　

　　　}

　　　bHasInit = false;

}

　　IDCT快速变换



IDCT快速变换

初始化查找表：

void initIDCTParam(int deg)



{



      if(bHasInit)



             return;    //不用再计算查找表



      int total, halftotal, i, group, endstart, factor;



      total = 1 << deg;



      // if(C!=NULL) delete []C;



      // C=(double *)new double[total];



      // 由于正变换已经为C申请了空间，所以逆变换就需再申请空间了！



      halftotal = total >> 1;



      for(i = 0; i < halftotal; i  )



             C[total-i-1] = (double)(2*i 1);



      for(group = 0; group < deg-1; group  )



      {



             endstart = 1 << (deg-1-group);



             int len = endstart>>1;



             factor = 1 << (group 1);



             for(int j = 0; j < len; j  )



                    C[endstart-j-1] = factor*C[total-j-1];



      }



      for(i = 1; i < total; i  )



             C[i] = 1.0/(2.0*cos(C[i]*PI/(total << 1)));       // C[0]空着没用



      bHasInit=true;



}



IDCT变换过程也可分为两部分：前向追底和后向回根

逆风者

前向追底

void idct_forward(double *F,int deg)



{



      int total,i_deg,wing,wings,halfwing,winglen,i_halfwing,temp1,temp2;



      total = 1 << deg;



      for(i_deg = 0; i_deg < deg; i_deg  )



      {



             wings = 1 << i_deg;



             winglen = 1 << (deg-i_deg);



             halfwing = winglen >> 1;



             for(wing = 0; wing < wings; wing  )



             {



                    for(i_halfwing = halfwing-1; i_halfwing >= 0; i_halfwing--)



                    {



                           if(i_halfwing == 0)



                           {



                                  F[halfwing wing*winglen i_halfwing] =



                                    2.0*F[halfwing wing*winglen i_halfwing];



                            }



                           else



                           {



                                  temp1 = bitrev(i_halfwing,deg-i_deg-1);



                                  temp2 = bitrev(i_halfwing-1,deg-i_deg-1);



                                  F[halfwing wing*winglen temp1] = F[halfwing wing*winglen temp1]



                                           F[halfwing wing*winglen temp2];



                           }



                    }



             }



      }



}



后向回根

void idct_backward(double *F, int deg)



{



      int i_deg,i_halfwing,total,wing,wings,winglen,halfwing;



      double temp1, temp2;



      total = 1 << deg;



      for(i_deg = deg-1; i_deg >= 0; i_deg--)



      {



             wings = 1 << i_deg;



             winglen = total >> i_deg;



             halfwing = winglen >> 1;



             for(wing = 0; wing < wings; wing  )



             {



                    for(i_halfwing = 0; i_halfwing < halfwing; i_halfwing  )



                    {



                           temp1 = F[wing*winglen i_halfwing];



                           temp2 = F[(wing 1)*winglen-1-i_halfwing]*C[winglen-1-i_halfwing];



                           if(wing % 2)



                           {



                                  F[wing*winglen i_halfwing] = (temp1-temp2)*0.5;



                                  F[(wing 1)*winglen-1-i_halfwing] = (temp1 temp2)*0.5;



                           }



                           else



                           {



                                  F[wing*winglen i_halfwing] = (temp1 temp2)*0.5;



                                  F[(wing 1)*winglen-1-i_halfwing] = (temp1-temp2)*0.5;



                           }



                    }



             }



      }



}







完整实现一维IDCT变换：

void fidct_1D_no_param(double *F, int deg)



{



      initIDCTParam(deg);



      F[0] = F[0]*sqrt(2.0);



      fbitrev(F, deg);



      idct_forward(F, deg);



      idct_backward(F, deg);



}



void fdct_1D(double *f, int deg)



{



      fdct_1D_no_param(f, deg);



      int total = 1 << deg;



      double param = sqrt(2.0/total);



      for(int i = 0; i < total; i  )



             f[i] = param*f[i];



}

利用一维IDCT变换来实现二维IDCT变换：

void fidct_2D(double *F, int deg_row, int deg_col)



{



      int rows,cols,i_row,i_col;



      double     sqrtcolrow_div_two;



      rows = 1 << deg_row;



      cols = 1 << deg_col;



      init2D_Param(rows,cols);



      sqrtcolrow_div_two = (sqrt(double(rows*cols)))/2.0;



      for(i_row = 0; i_row < rows; i_row  )



      {



             fidct_1D_no_param(F i_row*cols,deg_col);



      }



      for(i_col = 0; i_col < cols; i_col  )



      {



             for(i_row = 0; i_row < rows; i_row  )



             {



                    temp_2D[i_row] = F[i_row*cols i_col];



             }



             fidct_1D_no_param(temp_2D, deg_row);



             for(i_row = 0; i_row < rows; i_row  )



             {



                    F[i_row*cols i_col] = temp_2D[i_row]*sqrtcolrow_div_two;



             }



      }



      bHasInit=false;



}

多线程的考量由于DCT变换要花费一定的时间，特别是在数据矩阵尺寸比较大的时候。此时，如果没有增加一个线程来执行DCT变换，操作界面可能因程序忙于DCT变换的计算而失去响应，所以，增加一个用来进行DCT变换的线程是十分必要的。



首先定义一个结构

typedef struct



{



      int row;



      int col;



      double *data;



      //double *data2;



      //double *data3; // 在计算彩色图象的数据矩阵时，彩色图象用RGB三个分量



      bool m_bfinished;



      DWORD m_start,m_end; //以毫秒计，用来计算DCT变换所用的时间;



}RUNINFO;

DCT变换进程函数：

UINT ThreadProcfastDct(LPVOID pParam)



{



      RUNINFO *pinfo = (RUNINFO*)pParam;



      pinfo->m_start = ::GetTickCount();



      fdct_2D((double *)pinfo->data, GetTwoIndex(pinfo->row), GetTwoIndex(pinfo->col));



      pinfo->m_end = ::GetTickCount();



      pinfo->m_bfinished = true;



      return 1;



}

IDCT变换进程函数：

UINT ThreadProcfastIDct(LPVOID pParam)



{



      RUNINFO *pinfo = (RUNINFO*)pParam;



      pinfo->m_start = ::GetTickCount();



      fidct_2D((double *)pinfo->data, GetTwoIndex(pinfo->row), GetTwoIndex(pinfo->col));



      pinfo->m_end = ::GetTickCount();



      pinfo->m_bfinished = true;



      return 1;



}



四、程序运行

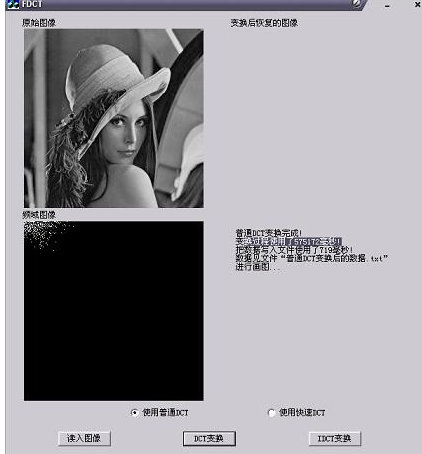

图1　普通DCT变换

DCT变换

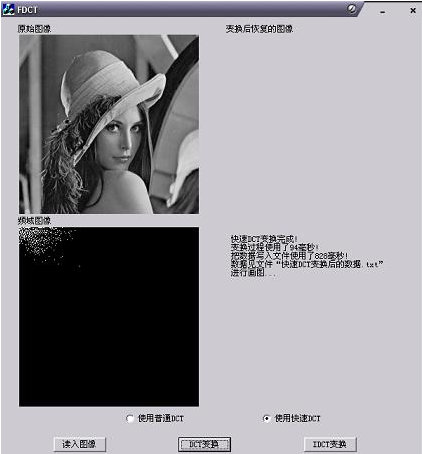

图2　快速DCT变换

DCT变换

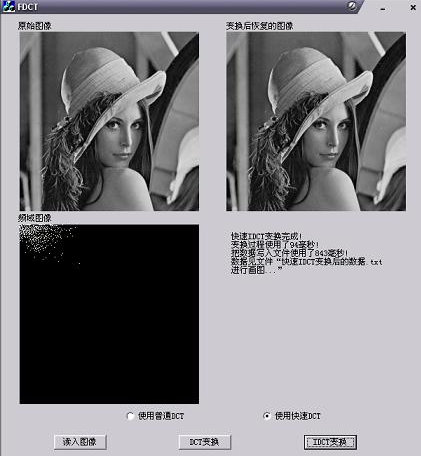

图3　快速IDCT变换

DCT变换



从以上可以看出，采用上述快速DCT变换对一幅256灰度的256＊256的图像进行DCT正变换只需94ms,IDCT逆变换也只需94ms，而如果采用普通DCT变换，所需时间要575172ms。由此可见，DCT快速变换的巨大的优势，计算速度快，效率高。
