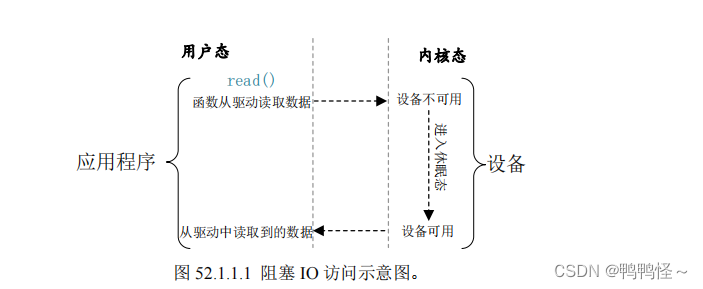

简介

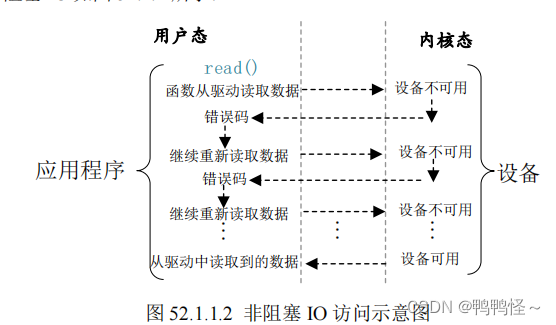

1 int fd;
2 int data = 0;
3
4 fd = open("/dev/xxx_dev", O_RDWR | O_NONBLOCK); /* 非阻塞方式打开 */
5 ret = read(fd, &data, sizeof(data)); /* 读取数据 */

等待队列

等待队列头

阻塞-->中断唤醒-->可以考虑等待队列

39 struct __wait_queue_head {
40 spinlock_t lock;
41 struct list_head task_list;
42 };
43 typedef struct __wait_queue_head wait_queue_head_t;

初始化等待队列头

void init_waitqueue_head(wait_queue_head_t *q)
或者
DECLARE_WAIT_QUEUE_HEAD

等待队列项

struct __wait_queue {
 unsigned int flags;
 void *private;
 wait_queue_func_t func;
 struct list_head task_list;
};
typedef struct __wait_queue wait_queue_t;

初始化的等待队列项

DECLARE_WAITQUEUE(name, tsk)

将队列项添加/移除等待队列头

void add_wait_queue(wait_queue_head_t *q,
 wait_queue_t *wait)
void remove_wait_queue(wait_queue_head_t *q,
wait_queue_t *wait)

等待唤醒

void wake_up(wait_queue_head_t *q) //能唤醒 TASK_INTERRUPTIBLE 和 TASK_UNINTERRUPTIBLE 状态
                                      的进程
void wake_up_interruptible(wait_queue_head_t *q) //只能唤醒处于 TASK_INTERRUPTIBLE 状态的进程

等待事件

除了主动唤醒以外，也可以设置等待队列等待某个事件，当这个事件满足以后就自动唤醒等待队列中的进程。

wait_event(wq, condition)	等待以 wq 为等待队列头的等待队列被唤醒，前提是 condition 条件必须满足(为真)，否则一直阻塞。此函数会将进程设置为 TASK_UNINTERRUPTIBLE 状态
wait_event_timeout(wq, condition, timeout)	功能和 wait_event 类似，但是此函数可以添加超时时间，以 jiffies 为单位。此函数有返回值，如果返回 0 的话表示超时时间到，而且 condition为假。为 1 的话表示 condition 为真，也就是条件满足了。
wait_event_interruptible(wq, condition)	与 wait_event 函数类似，但是此函数将进程设置为 TASK_INTERRUPTIBLE，就是可以被信号打断。
wait_event_interruptible_timeout(wq, condition, timeout)	与 wait_event_timeout 函数类似，此函数也将进程设置为 TASK_INTERRUPTIBLE，可以被信号打断。

轮询

非阻塞-->轮询

poll、epoll 和 select 可以用于处理轮询，应用程序通过 select、epoll 或 poll 函数来查询设备是否可以操作，如果可以操作的话就从设备读取或者向设备写入数据。当应用程序调用 select、epoll 或 poll 函数的时候设备驱动程序中的 poll 函数就会执行，因此需要在设备驱动程序中编写 poll 函数。

用户空间 select、epoll 或 poll 函数

select 函数

int select(int nfds, fd_set *readfds, fd_set *writefds,
            fd_set *exceptfds, struct timeval *timeout)

返回值：0，表示的话就表示超时发生，但是没有任何文件描述符可以进行操作；-1，发生
错误；其他值，可以进行操作的文件描述符个数。

当我们定义好一个 fd_set 变量以后可以使用如下所示几个宏进行操作：

void FD_ZERO(fd_set *set) //将 fd_set 变量的所有位都清零
void FD_SET(int fd, fd_set *set) //是向 fd_set 添加一个文件描述符
void FD_CLR(int fd, fd_set *set) //将一个文件描述符从 fd_set 中删除
int FD_ISSET(int fd, fd_set *set) //用于测试一个文件是否属于某个集合

示例

1 void main(void)
2 {
3     int ret, fd; /* 要监视的文件描述符 */
4     fd_set readfds; /* 读操作文件描述符集 */
5     struct timeval timeout; /* 超时结构体 */
6
7     fd = open("dev_xxx", O_RDWR | O_NONBLOCK); /* 非阻塞式访问 */
8
9     FD_ZERO(&readfds); /* 清除 readfds */
10    FD_SET(fd, &readfds); /* 将 fd 添加到 readfds 里面 */
11
12     /* 构造超时时间 */
13     timeout.tv_sec = 0;
14     timeout.tv_usec = 500000; /* 500ms */
15
16     ret = select(fd + 1, &readfds, NULL, NULL, &timeout);
17     switch (ret) {
18         case 0: /* 超时 */
19         printf("timeout!\r\n");
20         break;
21         case -1: /* 错误 */
22         printf("error!\r\n");
23         break;
24         default: /* 可以读取数据 */
25         if(FD_ISSET(fd, &readfds)) { /* 判断是否为 fd 文件描述符 */
26             /* 使用 read 函数读取数据 */
27         }
28         break;
29     }
30 }

poll 函数

select 函数能够监视的文件描述符数量有最大的限制，一般为 1024， poll 函数没有最大文件描述符限制。

int poll(struct pollfd *fds, nfds_t nfds, int timeout)

struct pollfd {
        int fd; /* 文件描述符 */
        short events; /* 请求的事件 */
        short revents; /* 返回的事件 */
};

nfds：poll 函数要监视的文件描述符数量。

返回值：发生事件或错误的文件描述符数量；0:超时；-1:发生错误，并且设置 errno 为错误类型。

fd 是要监视的文件描述符，如果 fd 无效的话那么 events 监视事件也就无效，并且 revents返回 0。events 是要监视的事件，可监视的事件类型如下所示：

POLLIN 有数据可以读取。
POLLPRI 有紧急的数据需要读取。
POLLOUT 可以写数据。
POLLERR 指定的文件描述符发生错误。
POLLHUP 指定的文件描述符挂起。
POLLNVAL 无效的请求。
POLLRDNORM 等同于 POLLIN

示例

1 void main(void)
2 {
3     int ret;
4     int fd; /* 要监视的文件描述符 */
5     struct pollfd fds;
6
7     fd = open(filename, O_RDWR | O_NONBLOCK); /* 非阻塞式访问 */
8
9     /* 构造结构体 */
10     fds.fd = fd;
11     fds.events = POLLIN; /* 监视数据是否可以读取 */
12
13     ret = poll(&fds, 1, 500); /* 轮询文件是否可操作，超时 500ms */
14     if (ret) { /* 数据有效 */
15     ......
16     /* 读取数据 */
17     ......
18     } else if (ret == 0) { /* 超时 */
19     ......
20     } else if (ret < 0) { /* 错误 */
21     ......
22     }
23 }

epoll 函数（主要有三个）

传统的 selcet 和 poll 函数都会随着所监听的 fd 数量的增加，出现效率低下的问题，而且
poll 函数每次必须遍历所有的描述符来检查就绪的描述符，这个过程很浪费时间。为此，epoll
应运而生，epoll 就是为处理大并发而准备的，一般常常在网络编程中使用 epoll 函数。

int epoll_create(int size)
//size：从 Linux2.6.8 开始此参数已经没有意义了，随便填写一个大于 0 的值就可以。
//返回值：epoll 句柄，如果为-1 的话表示创建失败。

int epoll_ctl(int epfd, int op, int fd,struct epoll_event *event)
//epfd：要操作的 epoll 句柄，也就是使用 epoll_create 函数创建的 epoll 句柄。
//op：表示要对 epfd(epoll 句柄)进行的操作，可以设置为：
EPOLL_CTL_ADD 向 epfd 添加文件参数 fd 表示的描述符。
EPOLL_CTL_MOD 修改参数 fd 的 event 事件。
EPOLL_CTL_DEL 从 epfd 中删除 fd 描述符。
//fd：要监视的文件描述符。
//event：要监视的事件类型

struct epoll_event {
uint32_t events; /* epoll 事件 */
epoll_data_t data; /* 用户数据 */
};

其中可选的event如下：

EPOLLIN 有数据可以读取。
EPOLLOUT 可以写数据。

EPOLLPRI 有紧急的数据需要读取。
EPOLLERR 指定的文件描述符发生错误。
EPOLLHUP 指定的文件描述符挂起。
EPOLLET 设置 epoll 为边沿触发，默认触发模式为水平触发。
EPOLLONESHOT 一次性的监视，当监视完成以后还需要再次监视某个 fd，那么就需要将
fd 重新添加到 epoll 里面。

int epoll_wait(int epfd, struct epoll_event *events,int maxevents, int timeout)

epoll 更多的是用在大规模的并发服务器上，当设计到的文件描述符(fd)比较少的时候就适合用 selcet 和 poll。

驱动下面的poll 操作函数

unsigned int (*poll) (struct file *filp, struct poll_table_struct *wait)

//filp：要打开的设备文件(文件描述符)。
//wait：结构体 poll_table_struct 类型指针，由应用程序传递进来的。一般将此参数传递给poll_wait
  函数。
//返回值:向应用程序返回设备或者资源状态

poll可以返回的资源状态如下：

POLLIN 有数据可以读取。
POLLPRI 有紧急的数据需要读取。
POLLOUT 可以写数据。
POLLERR 指定的文件描述符发生错误。
POLLHUP 指定的文件描述符挂起。
POLLNVAL 无效的请求。
POLLRDNORM 等同于 POLLIN，普通数据可读

void poll_wait(struct file * filp, wait_queue_head_t * wait_address, poll_table *p)
//wait_address 是要添加到 poll_table 中的等待队列头
//参数 p 就是 poll_table，就是file_operations 中 poll 函数的 wait 参数。

阻塞IO实验

./imx6uirqApp /dev/imx6uirq &

cpu占用率99.6%，！原因就在于我们是直接在 while 循环中通过 read 函数读取按键值，因此 imx6uirqApp 这个软件会一直运行，一直读取按键值，CPU 使用率肯定就会很高。最好的方法就是在没有有效的按键事件发生的时候，imx6uirqApp 这个应用程序应该处于休眠状态，当有按键事件发生以后 imx6uirqApp 这个应用程序才运行，打印出按键值。

66 /* @description : 中断服务函数，开启定时器
67 * 定时器用于按键消抖。
68 * @param - irq : 中断号
69 * @param - dev_id : 设备结构。
70 * @return : 中断执行结果
71 */
72 static irqreturn_t key0_handler(int irq, void *dev_id)
73 {
74     struct imx6uirq_dev *dev = (struct imx6uirq_dev*)dev_id;
75
76     dev->curkeynum = 0;
77     dev->timer.data = (volatile long)dev_id;
78     mod_timer(&dev->timer, jiffies + msecs_to_jiffies(10));
79     return IRQ_RETVAL(IRQ_HANDLED);
80 }
81
82 /* @description : 定时器服务函数，用于按键消抖，定时器到了以后
83 * 再次读取按键值，如果按键还是处于按下状态就表示按键有效。
84 * @param - arg : 设备结构变量
85 * @return : 无
86 */
87 void timer_function(unsigned long arg)
88 {
89     unsigned char value;
90     unsigned char num;
91     struct irq_keydesc *keydesc;
92     struct imx6uirq_dev *dev = (struct imx6uirq_dev *)arg;
93
94     num = dev->curkeynum;
95     keydesc = &dev->irqkeydesc[num];
96
97     value = gpio_get_value(keydesc->gpio); /* 读取 IO 值 */
98     if(value == 0){ /* 按下按键 */
99         atomic_set(&dev->keyvalue, keydesc->value);
100     }
101     else{ /* 按键松开 */
102     atomic_set(&dev->keyvalue, 0x80 | keydesc->value);
103     atomic_set(&dev->releasekey, 1);
104 }
105
106 /* 唤醒进程 */
107 if(atomic_read(&dev->releasekey)) { /* 完成一次按键过程 */
108     /* wake_up(&dev->r_wait); */
109     wake_up_interruptible(&dev->r_wait);
110     }
111 }
118 static int keyio_init(void)
119 {
120     unsigned char i = 0;
121     char name[10];
122     int ret = 0;
......
163     /* 创建定时器 */
164     init_timer(&imx6uirq.timer);
165     imx6uirq.timer.function = timer_function;
166
167     /* 初始化等待队列头 */
168     init_waitqueue_head(&imx6uirq.r_wait);
169     return 0;
170 }
179 static int imx6uirq_open(struct inode *inode, struct file *filp)
180 {
181     filp->private_data = &imx6uirq; /* 设置私有数据 */
182     return 0;
183 }
193 static ssize_t imx6uirq_read(struct file *filp, char __user *buf,
size_t cnt, loff_t *offt)
194 {
195     int ret = 0;
196     unsigned char keyvalue = 0;
197     unsigned char releasekey = 0;
198     struct imx6uirq_dev *dev = (struct imx6uirq_dev *)filp->private_data;
199
200 #if 0
201 /* 加入等待队列，等待被唤醒,也就是有按键按下 */
202     ret = wait_event_interruptible(dev->r_wait,atomic_read(&dev->releasekey));
203     if (ret) {
204         goto wait_error;
205     }
206 #endif
207
208     DECLARE_WAITQUEUE(wait, current); /* 定义一个等待队列 */
209     if(atomic_read(&dev->releasekey) == 0) { /* 没有按键按下 */
210     add_wait_queue(&dev->r_wait, &wait); /* 添加到等待队列头 */
211     __set_current_state(TASK_INTERRUPTIBLE);/* 设置任务状态 */
212     schedule(); /* 进行一次任务切换 */
213     if(signal_pending(current)) { /* 判断是否为信号引起的唤醒 */
214         ret = -ERESTARTSYS;
215         goto wait_error;
216     }
217     __set_current_state(TASK_RUNNING); /*设置为运行状态 */
218     remove_wait_queue(&dev->r_wait, &wait); /*将等待队列移除 */
219     }
220     keyvalue = atomic_read(&dev->keyvalue);
221     releasekey = atomic_read(&dev->releasekey);
...
234     return 0;
236 wait_error:
237     set_current_state(TASK_RUNNING); /* 设置任务为运行态 */
238     remove_wait_queue(&dev->r_wait, &wait); /* 将等待队列移除 */
239     return ret;
240
241 data_error:
242     return -EINVAL;
243 }
246 static struct file_operations imx6uirq_fops = {
247     .owner = THIS_MODULE,
248     .open = imx6uirq_open,
249     .read = imx6uirq_read,
250 };
251

257 static int __init imx6uirq_init(void)
258 {
259     /* 1、构建设备号 */
260     if (imx6uirq.major) {
261         imx6uirq.devid = MKDEV(imx6uirq.major, 0);
262         register_chrdev_region(imx6uirq.devid, IMX6UIRQ_CNT,IMX6UIRQ_NAME);
263 } else {
264     alloc_chrdev_region(&imx6uirq.devid, 0, IMX6UIRQ_CNT,IMX6UIRQ_NAME);
265     imx6uirq.major = MAJOR(imx6uirq.devid);
266     imx6uirq.minor = MINOR(imx6uirq.devid);
267 }
......
284
285 /* 5、始化按键 */
286     atomic_set(&imx6uirq.keyvalue, INVAKEY);
287     atomic_set(&imx6uirq.releasekey, 0);
288     keyio_init();
289     return 0;
290 }
291
297 static void __exit imx6uirq_exit(void)
298 {
299     unsigned i = 0;
300     /* 删除定时器 */
301     del_timer_sync(&imx6uirq.timer); /* 删除定时器 */
......
310     class_destroy(imx6uirq.class);
311 }
312
313 module_init(imx6uirq_init);
314 module_exit(imx6uirq_exit);
315 MODULE_LICENSE("GPL");

如果只是一味的while，read，则cpu的占用率高达99.7%。如果使用如上图所示的方式唤醒，cpu占用率为0%，几乎不占用cpu。

非阻塞IO 实验部分

195 static ssize_t imx6uirq_read(struct file *filp,char __user *buf,size_t cnt,loff_t *offt)
196 {
197     int ret = 0;
198     unsigned char keyvalue = 0;
199     unsigned char releasekey = 0;
200     struct imx6uirq_dev *dev = (struct imx6uirq_dev *)filp->private_data;
201
202     if (filp->f_flags & O_NONBLOCK) { /* 非阻塞访问 */
203     if(atomic_read(&dev->releasekey) == 0) /* 没有按键按下 */
204     return -EAGAIN;
205     } else { /* 阻塞访问 */
206     /* 加入等待队列，等待被唤醒,也就是有按键按下 */
207     ret = wait_event_interruptible(dev->r_wait,atomic_read(&dev->releasekey));
208     if (ret) {
209     goto wait_error;
210     }
211 }
......
229 wait_error:
230     return ret;
231 data_error:
232     return -EINVAL;
233 }
234
235 /*
236 * @description : poll 函数，用于处理非阻塞访问
237 * @param - filp : 要打开的设备文件(文件描述符)
238 * @param - wait : 等待列表(poll_table)
239 * @return : 设备或者资源状态，
240 */
241 unsigned int imx6uirq_poll(struct file *filp,struct poll_table_struct *wait)
242 {
243     unsigned int mask = 0;
244     struct imx6uirq_dev *dev = (struct imx6uirq_dev *)filp->private_data;
245
246     poll_wait(filp, &dev->r_wait, wait);
247
248     if(atomic_read(&dev->releasekey)) { /* 按键按下 */
249     mask = POLLIN | POLLRDNORM; /* 返回 PLLIN */
250     }
251     return mask;
252 }
253
254 /* 设备操作函数 */
255 static struct file_operations imx6uirq_fops = {
256     .owner = THIS_MODULE,
257     .open = imx6uirq_open,
258     .read = imx6uirq_read,
259     .poll = imx6uirq_poll,
260 };
261

267 static int __init imx6uirq_init(void)
268 {
......
298 keyio_init();
299 return 0;
300 }

307 static void __exit imx6uirq_exit(void)
308 {
309 unsigned i = 0;
310 /* 删除定时器 */
311 del_timer_sync(&imx6uirq.timer); /* 删除定时器 */
......
320 class_destroy(imx6uirq.class);
321 }

测试APP

30 int main(int argc, char *argv[])
31 {
32     int fd;
33     int ret = 0;
34     char *filename;
35     struct pollfd fds;
36     fd_set readfds;
37     struct timeval timeout;
38     unsigned char data;
39
40     if (argc != 2) {
41         printf("Error Usage!\r\n");
42     return -1;
43    }
44
45     filename = argv[1];
46     if (fd < 0) {
47     /* 非阻塞访问 */
48         printf("Can't open file %s\r\n", filename);
49         return -1;
50    }
51
52#if 0
53    /* 构造结构体 */
54     fds.fd = fd;
55     fds.events = POLLIN;
56
57    while (1) {
58         ret = poll(&fds, 1, 500);
59         if (ret) { /* 数据有效 */
60             ret = read(fd, &data, sizeof(data));
61             if(ret < 0) {
62            /* 读取错误 */
63             } else {
64                if(data)
65                printf("key value = %d \r\n", data);
66            }
67          } else if (ret == 0) {
68           /* 用户自定义超时处理 */
69          } else if (ret < 0) {
70           /* 用户自定义错误处理 */
71          }
72      }
73 #endif
74
75    while (1) {
76    FD_ZERO(&readfds);
77    FD_SET(fd, &readfds);
78 /* 构造超时时间 */
79    timeout.tv_sec = 0;
80    timeout.tv_usec = 500000; /* 500ms */
81    ret = select(fd + 1, &readfds, NULL, NULL, &timeout);
82     switch (ret) {
83         case 0:/* 超时 */
84            /* 用户自定义超时处理 */
85           break;
86         case -1:/* 错误 */
87            /* 用户自定义错误处理 */
88           break;
89         default: /* 可以读取数据 */
90         if(FD_ISSET(fd, &readfds)) {
91             ret = read(fd, &data, sizeof(data));
92             if (ret < 0) {
93                 /* 读取错误 */
94             } else {
95                if (data)
96                printf("key value=%d\r\n", data);
97                }
98             }
99             break;
100          }
101        }
102
103         close(fd);
104         return ret;
105 }

cpu占用率也不高。
