tessent -- report_power_metrics

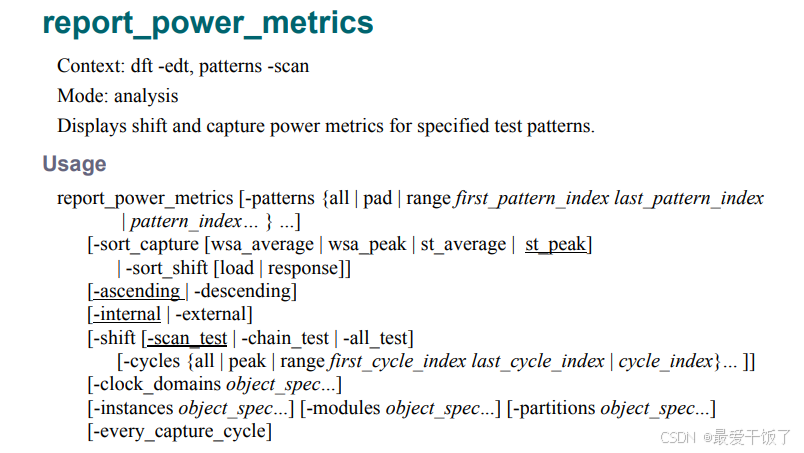

使用此信息来识别可能因电源问题而导致芯片故障的测试模式。输入此命令（不带任何参数）可显示所有测试模式的 shift 和 capture power 指标总结

当 set_power_metrics 命令设置为 -Shift off -Capture off 时，您可以使用此命令，并且测试模式会自动重新仿真以计算 Shift 和捕获功率（如有必要）

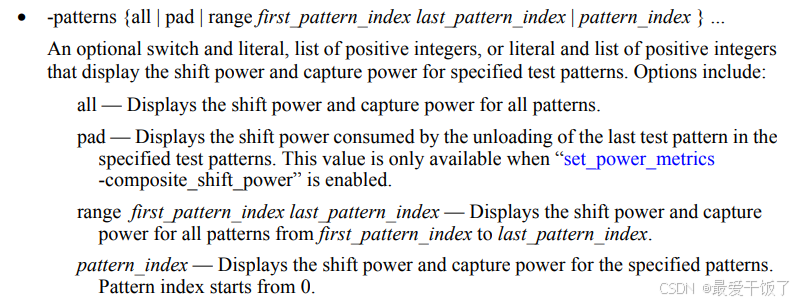

可选的 switch 和 literals、正整数列表，或 literals 和正整数列表，用于显示指定测试模式的移位能力和捕获能力。选项包括：all — 显示所有模式的 shift 功率和捕获功率。pad — 显示卸载指定测试模式中的最后一个测试模式所消耗的班次功率。仅当启用 “set_power_metrics -composite_shift_power” 时，此值才可用。范围 first_pattern_index last_pattern_index — 显示从 first_pattern_index 到 last_pattern_index 的所有模式的移位功率和捕获功率。pattern_index — 显示指定模式的移位功率和捕获功率。模式索引从 0 开始。

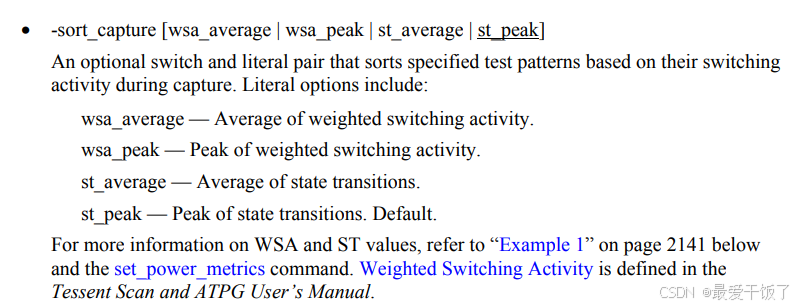

一个可选的 switch 和 Literals 对，用于根据捕获期间的切换活动对指定的测试模式进行排序。文本选项包括：wsa_average — 加权切换活动的平均值。wsa_peak — 加权切换活动的峰值。st_average – 状态转换的平均值。st_peak — 状态转换的峰值,默认值。有关 WSA 和 ST 值的详细信息，请参阅下面第 2141 页上的“示例 1”和 set_power_metrics 命令。Weighted Switching Activity 在 Tessent Scan 和 ATPG User's Manual 中定义。

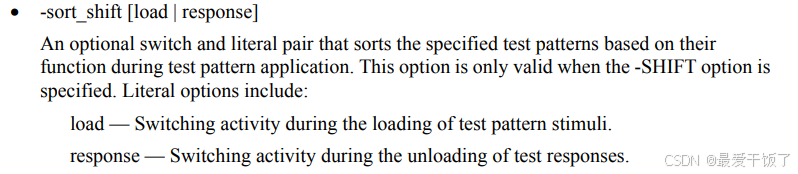

一个可选的 switch 和 literal 对，用于在测试模式应用期间根据其功能对指定的测试模式进行排序。仅当指定了 -SHIFT 选项时，此选项才有效。文字选项包括：load — 在加载测试模式激励期间切换活动。response — 在卸载测试响应期间切换活动。

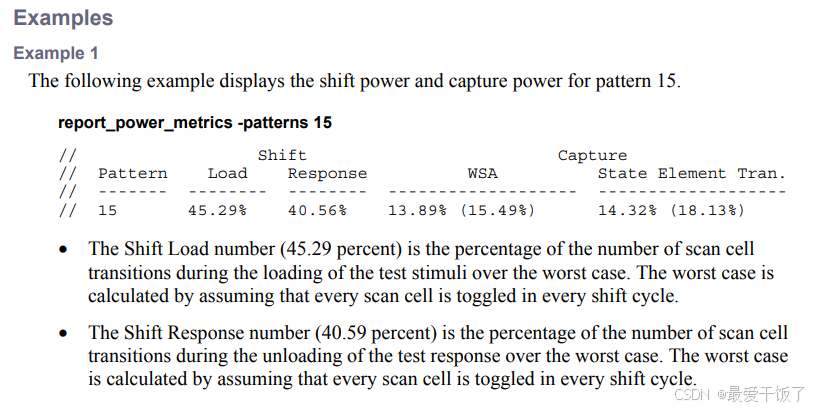

• 移位加载数目 （45.29%） 是在最坏情况下加载测试刺激期间扫描单元转换次数的百分比。最坏的情况是通过假设每个 scan cell 在每个 shift cycle中被切换来计算的。

• 移位响应数 （40.59%） 是在最坏情况下卸载测试响应期间扫描单元转换数的百分比。最坏情况的计算方法是假设每个扫描单元在每个班次周期中都被切换

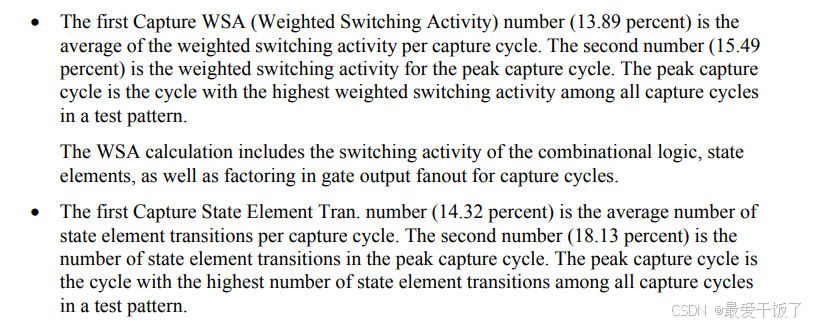

·第一个捕获WSA（加权交换活动）数字（13.89%）是每个捕获周期的加权交换活动的平均值。第二个数字 （15.49%） 是峰值捕获周期的加权切换活动。峰值捕获周期是测试模式中所有捕获周期中加权开关活动最高的周期。WSA 计算包括组合逻辑、状态元素的开关活动，以及捕获周期的门输出扇出因素。

• 第一个捕获状态元素 Tran.Number （14.32%） 是每个捕获周期的平均状态元素转换数。第二个数字 （18.13%） 是峰值捕获周期中状态元素转换的次数。峰值捕获周期是测试模式中所有捕获周期中状态元素转换次数最多的周期。

WSA计算包括组合逻辑、状态元素的开关活动，以及捕获周期的门输出的扇出的功耗。这个功耗是最大的功耗。

state element，个人理解，应该类似为触发器的东西。
