PrimeTime 图形化界面

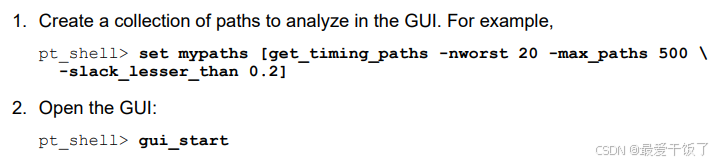

使用get_timing_path可以产生一组时钟路径的集合

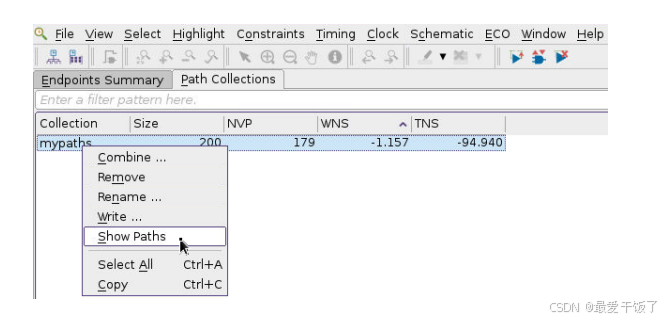

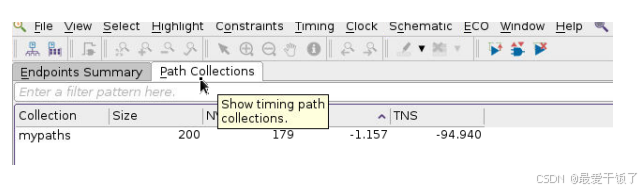

产生的集合如下图所示：

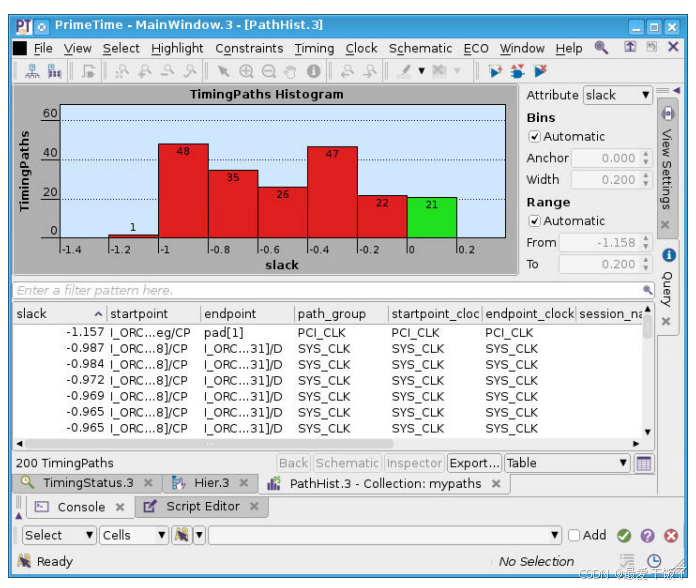

通过show path可以查看集合中的路径和直方图

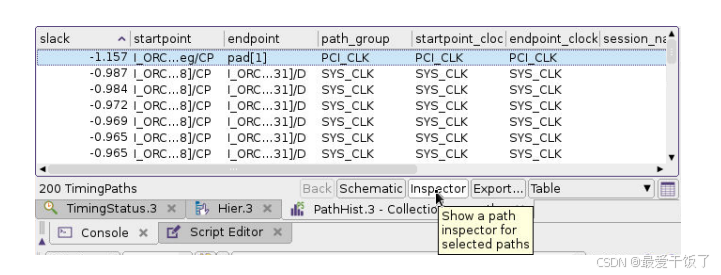

通过inspactor可以查看自己感兴趣的路径

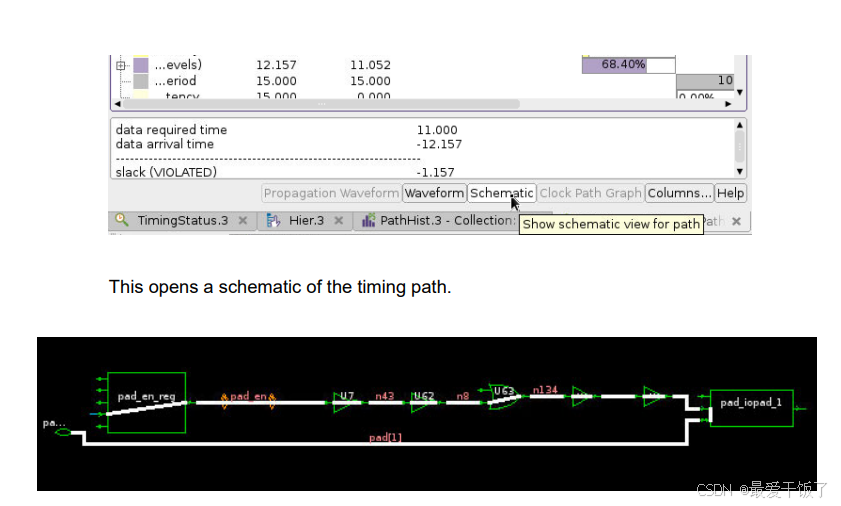

通过电路选项，可以查看对应时序路径的电路

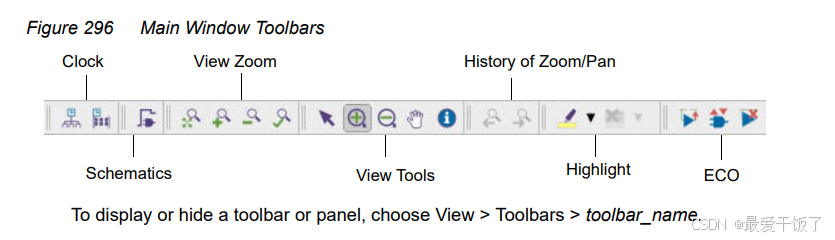

一些快捷的图标

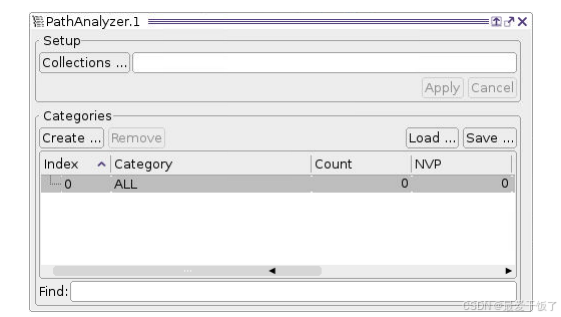

使用path analyer

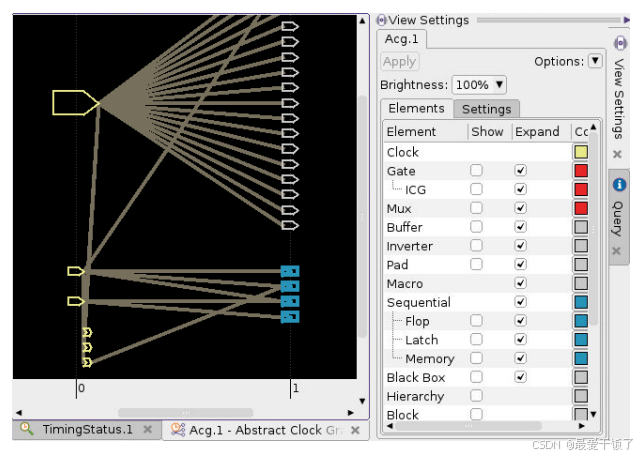

时钟结构的图形化界面

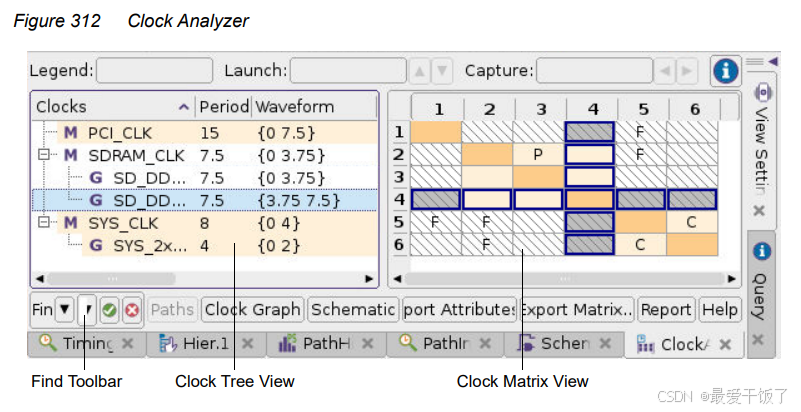

使用clock analyzer 可以分析时钟域以及时钟和时钟之间的关系

每个单元格表示一个发射和捕获时钟对。单元格是彩色的，以直观地显示时钟之间的关系。

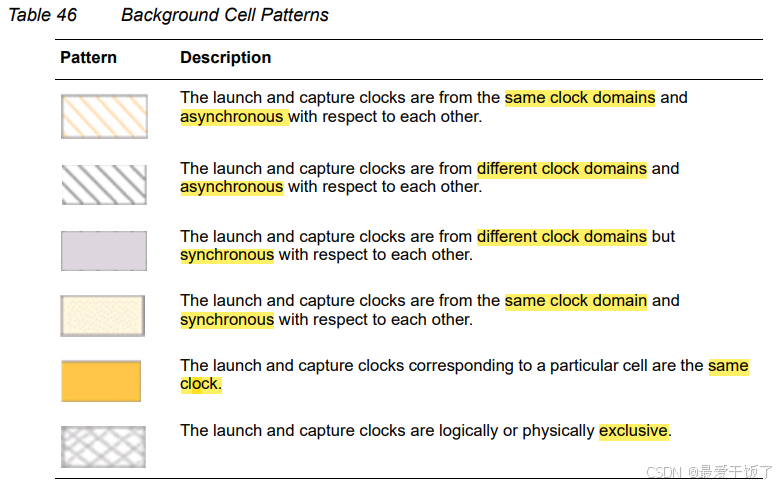

上表显示了背景单元格模式和颜色，它们表示发射和捕获之间的同步或异步关系。


不同的背景颜色的含义如下图所示：

其中斜线与异步相关，纯色与同步相关

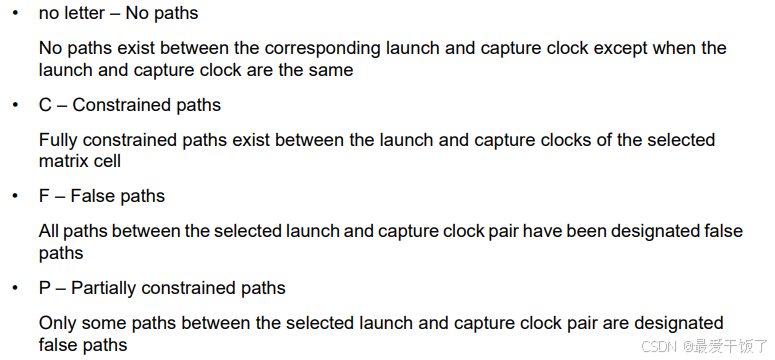

矩阵内的字母代码表示具有发射和捕获时钟对的路径的以下类型的时钟交叉：

 没有字母以为着没有交叉，除非来自同一时钟

C字母意味着在两个时钟间存在约束路径

F字母意味着路径被设置为false path

P字母意味着部分约束的路径

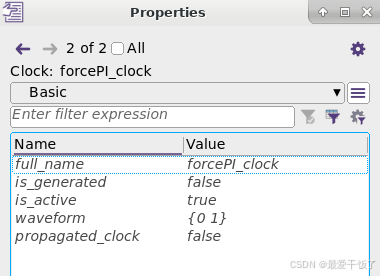

通过View > Properties可以所选择对象的属性，如下图所示，通过basic后面的三个横杠，可以控制显示的属性
