【Altium Designer】蛇形走线怎么画

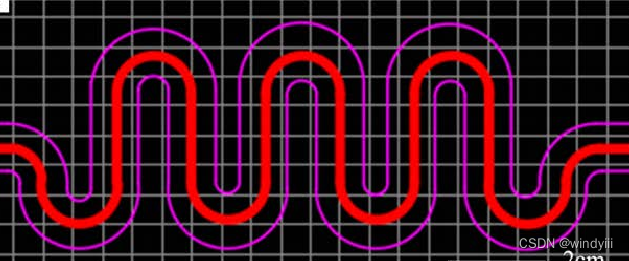

如何画这种蛇形线？



网上查了一圈，没查到多少实用的教程。这里提供一个简单的方法。

首先，画一条直线；

然后点击【布线】，再点击【网络等长调节】如下：

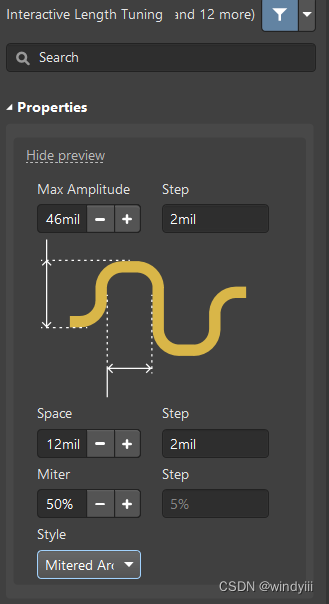

【style】里的[mitered arcs] 是弧形的转角，这里要把miter调到50%。而其他的参数，自己看着挑就行，step步长默认就可以。

然后，点击之前画好的直线，沿着直线拖动，就会发现直线已经被拖成蛇形走线了。
