使用Rose2003进行数据库建模并导入SQLServer2000的图解详细过程

这里以MS SQL Server2000中已有的一个Northwind库为例，我们命名新的数据库名为NorthwindRose；我们只挑其中的两个表Customers和Employees做示例，另外我们再新建一个Card表，来建立表间关系，其他依此类推；前提当然是你已经安装了Rose 2003和 SQL Server2000，OK，我们开始

注：对文章中提到的一些概念，如模式、表空间，请参考书《 UML 数据库设计应用》，人民邮电出版社出版

先看最终效果

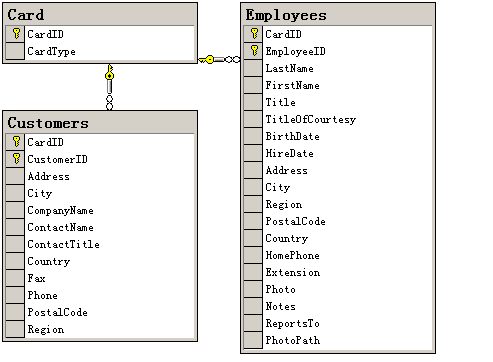

图一、SQLServer2000中的关系图

图二、Rose2003中的关系图

第一步：在Rose2003中新建一个MDL文档，命名为Northwind.mdl

第二步：展开Componet View，New一个DataBase，命名为NorthwindRose，这就是会出现在SQLServer中的新库名，这里可以注意到，Rose自动在“Logical View”中新建了两个包“Global Data Types”以及“Schemas”

图三、新建DataBase

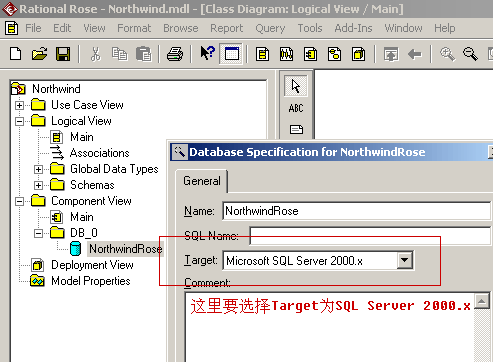

第三步：右键选中“NorthwindRose”，打开“Open Specification”，选择Target为“Micfosoft SQL Server2000.x”，如果要导入到别的类型的数据库，同样可以选择，目前我还没有试过，欢迎大家写其他各种版本的参考手册

图四、选择目标数据库类型

第四步：新建NorthwindRose的表空间，右键打开“NorthwindRose”-“Data Modeler”-“New”－“Tablespace”，一般情况下，请把表空间命名成“PRIMARY”，例子里我将表空间命名为NorthwindSpace，这里待会还要重点讲一下，因为导入SQLServer2000的时候可不是随便什么表空间名都可以的，必须与SQLServer中的“文件组”中的项目相对应。

图五、新建表空间

第五步：右键选中“Logical View”中的“Schemas”，新建一个Schema，我这里命名为Schema_Actor，大家可以随意命名，自己理解就行；

图六、建立一个模式

第六步：右键打开“Schema Actor”，新建一个Data Model Diagram，取名为Main，双击这个Main图标，我们可以看到工具栏的变化，如下图

图七、建立数据模型视图，并双击打开，出现新的Toolbar

第七步：右键打开"Schema_Actor"的“Open Specification”，将DataBase选择为"NorthwindRose"，表明从属关系，同时新建一个Table，

图八、在模式下新建表格

第八步：在模式“Schema_Actor”下新建三个表Card、Customers和Employees，这里我以建立Card表为例，介绍怎么在Rose2003中建立表格，以及如何设置主键、选择数据类型以及数据长度等

1、将工具栏的“Table”拖放入Main数据视图，出现T_5表格

2、双击T_5表格，设置表格参数将Name设置为Card，选择Tablespace为NotrhwindSpace

3、选择“Columns”，右键空白区域选择“Insert”插入新列

4、编辑新建的列属性，将Name设置为CardID，注释为卡的ID，主键

、选择“Type”设置CardID的数据类型和长度，并设置成主键

6、同样建立一个名为CardType的列设置数据类型为nvarchar，长度为10

第九步：模仿第八步提到的方法，建立Customers表和Employees表，并使用Toolbar中的Identifying Relationship和Non-identifying Relationship两个工具建立三个表之间的关系，Identifying Relationship表示主外键关系，拖动方向应该是从父表指向子表，下图中的Card表为父表，Customers和Employees表为子表，CardID为其他两个表的主键和外键；Non-identifying Relationship则仅仅是建立外键关系
