模块--继电器

继电器模块详解

继电器，是一种常见的电控置装置，其应用几乎无处不在。在家庭生活中，继电器被广泛应用于照明系统，电视机，空调等电器设备的控制，在工业领域，它们用于控制电机，泵站，生产等高功率设备的运行；继电器还在通信网络，交通系统以及医疗设备中发挥着重要作用。

1.继电器介绍

继电器，可以被形象地比作一个开关，就像电灯开关一样，按下，电路闭合，电路通，灯亮；在按下，电路断开，电路不通，灯灭。它能够控制小电流来打开或关闭大电流电路，实现电路的控制和信号的传递，不过，与普通的物理开关相比，继电器具有更高的可靠性和灵活性，能够应对复杂的电路控制需求。

当我们要打开大型用电设备时，如果直接开开关，可能会瞬间产生大电流造成人身危险，这时我们就要用继电器来打开设备开关。

2.继电器工作原理

当继电器的电磁线圈通电时，产生的磁场会引起机械部件的运动，从而改变触点的状态，触点可以是常闭或常开。
继电器原理示意图如下:

当信号电源断开，线圈两端没有施加电压，线圈没有产生磁力，衔铁在弹簧拉力作用下不接触触点，工作电路不连通，负载电器不工作。
当信号电源闭合，线圈两端施加电压，线圈产生磁力吧衔铁往下拉，衔铁接触触点，工作电路连通，负载电器工作。
继电器的控制电路与工作电路是隔离的，这种切换状态的能力使得继电器能够控制高电压，大电流电路的开关操作。

3.型号介绍

我们常见的继电器型号按照两方面分类：电压和路数

1.以电压分类

根据控制电路的工作电压来分类，如5V，12V，24V等继电器。

• 5V继电器：通常在低电压应用中使用，如微控制器或单片机系统。
• 12V继电器：广泛应用于汽车电子家用电器和工业自动化等领域。
• 24V继电器：常见于工业自动化和建筑控制系统等高电压应用。

2.以路数分类

按路数可分为1/2/4/8等路数，就像一板电灯开关上可以有1/2/4/8个开关，每个开关可以控制各自的电灯开关，8路继电器就可以控制8个电路的开关。

4.工作参数及引脚介绍

以下是常见继电器的工作参数，不过大家做项目前还是按照商家详细页面挑选合适的，毕竟每个厂家会有些不同。
有些继电器可通过跳线设置高电平/低电平触发，跳线于L短接时为低电平触发，跳线于H短接时为高电平触发。

工作电压	静态电流	MAX电流	触发电压	触发电流	MAX负载
5V	5mA	190mA	5V	2~4mA	交流250V/10A 直流30V/10A
12V	5mA	80mA	12V	2~4mA	交流250V/10A 直流30V/10A
24V	5mA	50mA	24V	2~4mA	交流250V/10A 直流30V/10A

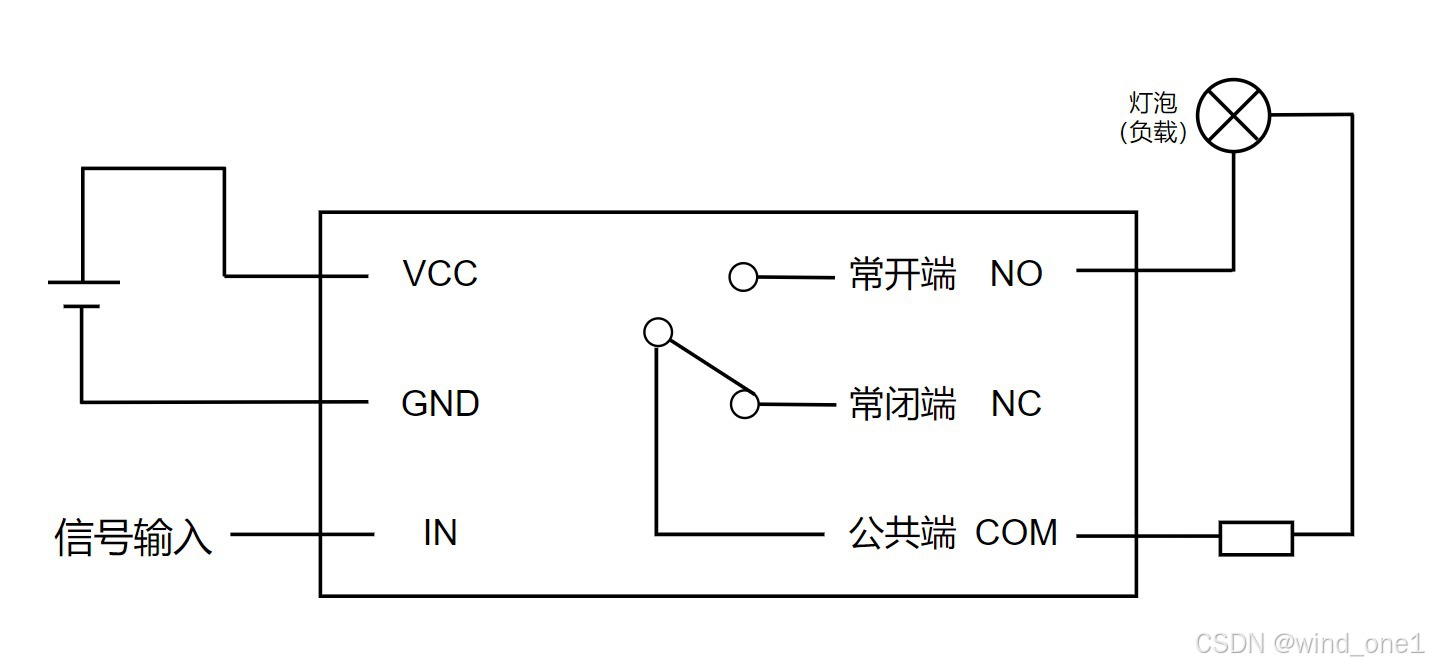

工作示意图如下：

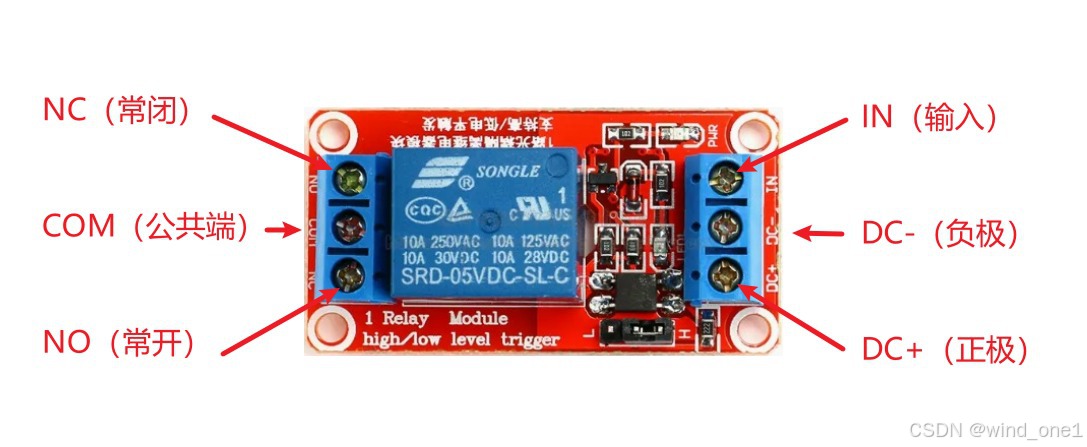

接线如下：

• 输入部分：

继电器	单片机/电路	备注
DC+/VCC	电源正极	按继电器要求，接5V、12、24V或其他电压
DC-/GND	电源负极
IN	IO口	可以以高或低电平控制继电器吸合

• 输出部分
  以下三个引脚，COM 一定要接，NO 和 NC 二选一。

继电器	电路	备注
NO	需要控制的电路，与 NC 二选一	常开接口，继电器吸合前悬空，吸合后与COM短接，电路闭合
COM	公共端	继电器公用接口
NC	需要控制的电路，与 NO 二选一	常闭接口，继电器吸合前与COM短接，吸合后悬空，电路断开
